1.5KE43AG

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 单向 1.5KW 25.3A 59.3V 40.9V DO-201AA,DO-27 通孔安装 6.35mm(长度)*6.35mm(高度)
供应商型号: CY-1.5KE43AG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR TVS二极管/ESD抑制器 1.5KE43AG

1.5KE43AG概述

    1N6267A 系列 1500 瓦 Mosorb Zener瞬态电压抑制器

    产品简介


    1N6267A 系列 是一种独特的瞬态电压抑制器(TVS),专为高电压、高能量瞬态条件下的电压敏感组件保护而设计。该系列采用无铅封装,具备出色的钳位能力、高浪涌能力、低稳态阻抗和快速响应时间。这些器件非常适合用于通信系统、数控装置、过程控制、医疗设备、商业机器、电源供应等多种工业及消费应用场合,特别适用于保护CMOS、MOS 和 Bipolar 集成电路。

    技术参数


    - 工作峰值反向电压范围:5.8 V 至 214 V
    - 峰值功率:1500 瓦 @ 1 毫秒
    - 静电放电等级:按人体模型分类为 Class 3(>16 kV)
    - 最大钳位电压 @ 峰值脉冲电流:视具体型号而定
    - 最大漏电流:< 5 μA (10 V以上)
    - UL 497B认证:用于隔离环路电路保护
    - 响应时间:典型值 < 1 ns
    - 引脚温度焊接标准:260°C,离外壳 1/16 英寸,持续 10 秒

    产品特点和优势


    1N6267A 系列 TVS 具有以下显著优势:
    - 宽工作电压范围:从 5.8 V 到 214 V,适用于多种应用需求。
    - 卓越的响应速度:响应时间小于 1 纳秒,能够快速反应高能瞬态电压。
    - 高度可靠:采用无铅封装和先进的制造工艺,确保长期稳定性和可靠性。
    - 广泛的认证:已获得UL 497B 认证,适用于各种保护应用。
    - 环境友好:提供无铅版本,符合环保标准。

    应用案例和使用建议


    1N6267A 系列广泛应用于通信系统、数控装置、医疗设备等领域。为了优化应用效果,可以考虑以下建议:
    - 在设计保护电路时,合理布局并尽量缩短导线长度,以减少外部感应效应。
    - 确保适当的输入阻抗,防止保护器件过载。
    - 注意功率耗散和热管理,避免因过热导致的性能下降。

    兼容性和支持


    1N6267A 系列产品与其他电子元器件和设备具有良好的兼容性。ON Semiconductor 提供全面的技术支持和售后服务,包括详细的安装指南和故障排除文档。如有需要,客户还可以联系技术支持团队获取更多帮助。

    常见问题与解决方案


    以下列举了一些可能遇到的问题及其解决方案:
    1. 问题:保护器件频繁击穿
    - 解决方案:检查负载侧是否有浪涌电流,必要时增加缓冲电路。
    2. 问题:响应时间过长
    - 解决方案:重新评估电路设计,确保最小化外部寄生电感和电容。
    3. 问题:漏电流异常高
    - 解决方案:检查焊接质量,确保引脚良好接触。

    总结和推荐


    综上所述,1N6267A 系列是一款高度可靠的瞬态电压抑制器,适用于多种高要求的应用场景。其卓越的性能参数和广泛的认证使其成为市场上极具竞争力的产品之一。鉴于其优良的特性和广泛的应用范围,我们强烈推荐此系列产品用于需要高可靠性和高性能保护的应用场合。

1.5KE43AG参数

参数
击穿电压 40.9V
峰值脉冲电流 25.3A
峰值脉冲功率 1.5KW
极性 单向
工作电压 -
箝位电压 59.3V
长*宽*高 6.35mm(长度)*6.35mm(高度)
通用封装 DO-201AA,DO-27
安装方式 通孔安装
零件状态 在售
包装方式 散装

1.5KE43AG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

1.5KE43AG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ON SEMICONDUCTOR 1.5KE43AG 1.5KE43AG数据手册

1.5KE43AG封装设计

查看详情并下载
Symbol
Footprint

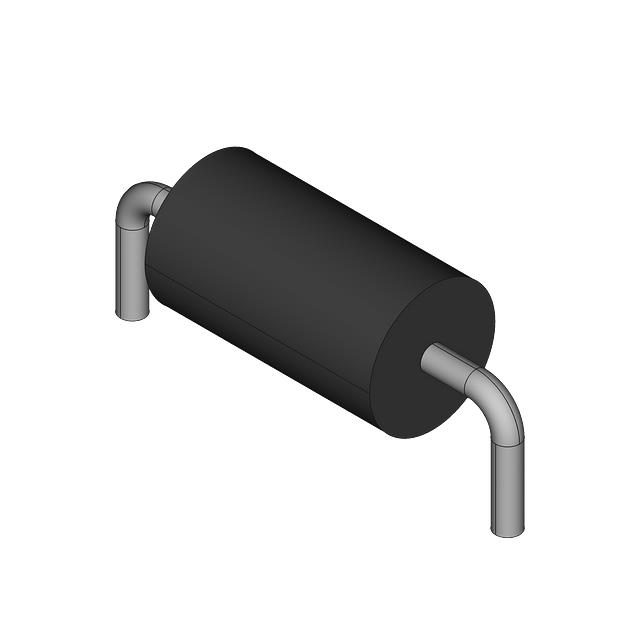

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1687 ¥ 1.4521
1000+ $ 0.164 ¥ 1.3855
5000+ $ 0.164 ¥ 1.3855
库存: 27254
起订量: 689 增量: 1
交货地:
最小起订量为:500
合计: ¥ 726.05
直接购买
加入购物车
