NZQA6V8AXV5T1G

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 4.3V 单向 20W 1.6A 13V 6.47V SOT-553 贴片安装 1.6mm(长度)*550μm(高度)
供应商型号: 14M-NZQA6V8AXV5T1G
供应商: 云汉优选
标准整包数: 1

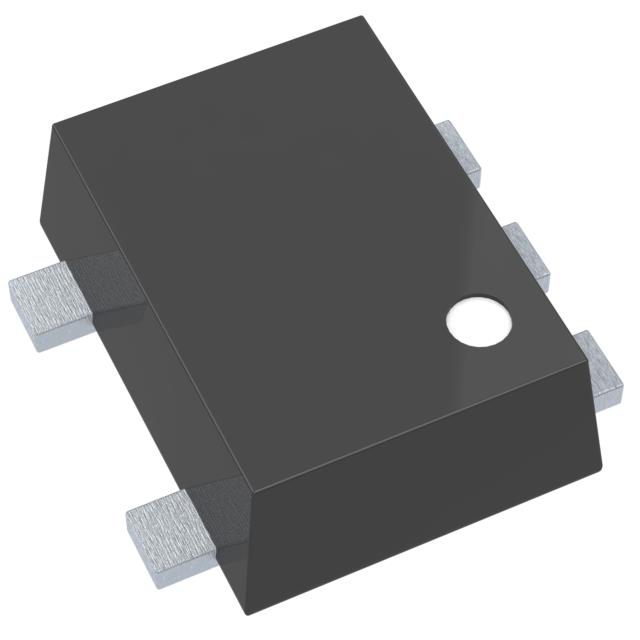

ON SEMICONDUCTOR TVS二极管/ESD抑制器 NZQA6V8AXV5T1G

NZQA6V8AXV5T1G概述

    NZQA5V6AXV5系列ESD保护二极管

    1. 产品简介


    NZQA5V6AXV5系列是专门设计用于敏感设备中的瞬态过电压保护的集成浪涌保护装置。这些设备广泛应用于计算机、打印机、办公设备、通信系统、医疗设备及其他应用场合。它们通过单一封装提供四路独立线路的有效且可靠的保护,特别适用于空间有限的电路板。

    2. 技术参数


    - 峰值功率耗散:20 W(单个脉冲)
    - 稳态功率:0.38 W(单个二极管),1.52 W(四个二极管)
    - 热阻:RJA = 327°C/W
    - 最大结温:150°C
    - 最大额定温度范围:-55°C到+150°C
    - 引线焊接温度(10秒):260°C
    电气特性:
    - 最大反向峰值脉冲电流(IPP):20 A
    - 钳位电压(VC):5.3 V至5.9 V
    - 工作峰值反向电压(VRWM):3.0 V
    - 最大反向漏电流(IR):1 μA
    - 击穿电压(VBR):5.3 V至5.9 V
    - 最大正向电压(VF):1.6 V

    3. 产品特点和优势


    - 低钳位电压:能有效限制电压,避免因静电放电(ESD)导致的损坏。
    - 小SOT-553 SMT封装:占用空间小,便于安装在紧凑的设计中。
    - 四通道独立配置:能够同时保护四路独立线路。
    - 符合USB 1.1规范:适用于USB端口的应用。
    - 无铅:环保友好。

    4. 应用案例和使用建议


    - 典型应用:仪器仪表设备、串行和并行端口、基于微处理器的设备、笔记本电脑、台式机、服务器及便携式设备。
    - 使用建议:
    - 在安装时确保引脚正确对齐,防止损坏。
    - 尽量减少引线长度以减少寄生效应。
    - 避免在极端温度下操作,以免影响性能。

    5. 兼容性和支持


    - 兼容性:适合与标准的SOT-553封装组件一起使用。
    - 支持信息:ON Semiconductor提供技术支持,可以通过官网获取更多文档和应用笔记。

    6. 常见问题与解决方案


    - 问题1:安装后发现保护效果不佳
    - 解决方案:检查是否有正确的电源和接地连接,确保封装无损。

    - 问题2:设备过热
    - 解决方案:确保设备在合适的温度范围内运行,避免长时间高负载工作。

    7. 总结和推荐


    NZQA5V6AXV5系列ESD保护二极管以其低钳位电压、小封装尺寸和高可靠性在市场中具有很强的竞争优势。它能有效保护敏感设备免受静电放电的损害,尤其适用于需要紧凑设计的应用场合。总体而言,这是一款值得推荐的高性能产品。

NZQA6V8AXV5T1G参数

参数
击穿电压 6.47V
峰值脉冲电流 1.6A
峰值脉冲功率 20W
极性 单向
工作电压 4.3V
箝位电压 13V
长*宽*高 1.6mm(长度)*550μm(高度)
通用封装 SOT-553
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NZQA6V8AXV5T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NZQA6V8AXV5T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ON SEMICONDUCTOR NZQA6V8AXV5T1G NZQA6V8AXV5T1G数据手册

NZQA6V8AXV5T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
