1SMC40AT3G

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 单向 1.5KW 32.2A 64.5V 44.4V SMC(DO-214AB) 贴片安装
供应商型号: J-ONSM-0020465
供应商: Chip1stop
标准整包数: 1

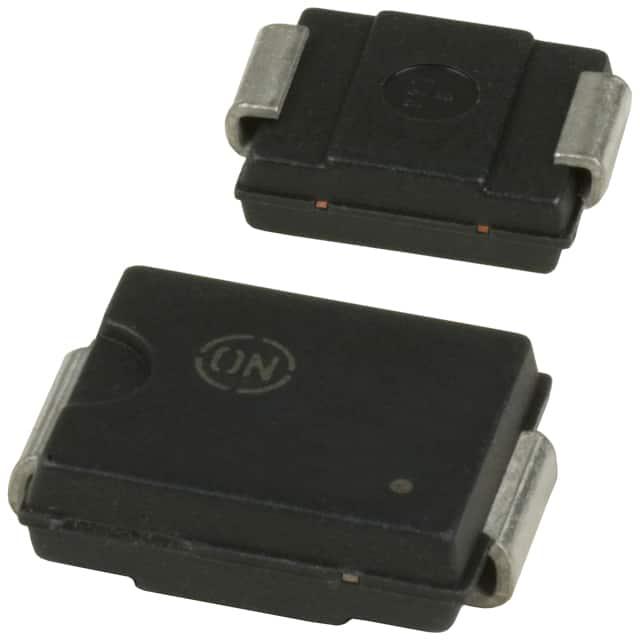

ON SEMICONDUCTOR TVS二极管/ESD抑制器 1SMC40AT3G

1SMC40AT3G概述

    高质量文章:1SMC5.0AT3 系列瞬态电压抑制器(TVS)的技术概述

    1. 产品简介


    1SMC5.0AT3系列是一款专为保护敏感电子元件免受高电压、高能量瞬态脉冲损害设计的瞬态电压抑制器(Transient Voltage Suppressor, TVS)。该系列产品采用独特的Surmetic封装技术,具备卓越的峰值功率承受能力(高达1500瓦@1毫秒),超低的稳压阻抗(zener impedance)和快速响应时间。主要功能包括过电压防护、瞬态电压抑制和浪涌电流管理。
    1SMC5.0AT3系列广泛应用于通信系统、汽车电子、工业控制、医疗设备、商业机器及电源供应等领域。这些特性使其成为高性能和高可靠性应用的理想选择。

    2. 技术参数


    以下是该系列产品的关键技术参数:
    | 参数名称 | 规格值 |

    | 工作峰值反向电压范围 | 5.0V 至 78V |
    | 标准击穿电压范围 | 6.7V 至 91.25V |
    | 峰值脉冲功率 | 1500瓦 @ 1ms |
    | 静电放电(ESD)等级 | >16KV (Class 3) |
    | 最大钳位电压 | 依峰值脉冲电流而定 |
    | 最大正向浪涌电流 | 200安培 |
    | 最大反向漏电流 | <5微安(>10V) |
    | 工作温度范围 | -65°C 至 +150°C |
    此外,其热阻抗(Junction-to-Ambient)为165°C/W,能够确保在高温环境下稳定运行。

    3. 产品特点和优势


    1SMC5.0AT3系列的主要特点包括:
    - 高可靠性封装:采用Surmetic专利封装技术,提供出色的耐久性和散热性能。
    - 快速响应时间:典型响应时间<1ns,有效减少瞬态电压对设备的影响。
    - 低钳位电压:在高峰值电流下仍保持低电压钳位,有效保护后端电路。
    - 高浪涌能力:可承受多次1500瓦的峰值脉冲,适合严苛的工业环境。
    这些特点使得该系列在市场竞争中具有显著优势,特别是在对瞬态电压防护要求较高的应用场合。

    4. 应用案例和使用建议


    该系列产品适用于多种应用场景,例如:
    - 通信设备:保护数据线缆免受雷击和静电放电影响。
    - 汽车电子:在恶劣环境中为车载ECU提供可靠保护。
    - 电源模块:用于工业电源中的过压保护。
    使用建议:
    - 将TVS二极管放置在靠近需要保护的目标电路附近,以缩短信号路径并降低寄生电感。
    - 在设计电路时,注意匹配TVS的工作电压和负载的工作电压,避免因过高或过低的电压导致保护失效。
    - 若存在多级保护需求,合理布置多个TVS器件以形成有效的电压箝位网络。

    5. 兼容性和支持


    - 兼容性:1SMC5.0AT3系列可与主流PCB布局工具和焊接工艺兼容。
    - 技术支持:ON Semiconductor提供了详尽的技术文档和在线支持服务,包括技术培训、样品申请和技术咨询服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 器件启动延迟时间过长 | 检查PCB布线设计,减少寄生电感和电容 |
    | 钳位电压偏高 | 检查所选器件是否符合工作电压要求 |
    | 设备无法正常工作 | 确保正负极连接正确,检查额定功率配置是否准确 |

    7. 总结和推荐


    1SMC5.0AT3系列瞬态电压抑制器凭借其卓越的性能、灵活的应用场景和强大的技术支持,已成为瞬态电压保护领域的标杆产品。无论是从可靠性还是性价比来看,这款产品都值得推荐给需要高性能电压防护的客户。
    推荐指数:★★★★★
    适用于通信、汽车、工业控制等多个行业,尤其适合需要高浪涌吸收能力的应用场景。
    如需更多技术支持或样品咨询,请联系ON Semiconductor官网或当地销售代表获取进一步帮助。
    版权信息:
    © Semiconductor Components Industries, LLC, 2001
    本文基于ON Semiconductor官方技术资料撰写,所有权利保留。

1SMC40AT3G参数

参数
击穿电压 44.4V
峰值脉冲电流 32.2A
峰值脉冲功率 1.5KW
极性 单向
工作电压 -
箝位电压 64.5V
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 散装

1SMC40AT3G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

1SMC40AT3G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ON SEMICONDUCTOR 1SMC40AT3G 1SMC40AT3G数据手册

1SMC40AT3G封装设计

查看详情并下载
Symbol
Footprint
3D Model
