NSPM2051MUT5G

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 单向ESD保护二极管, 最大钳位电压 10.5V, 贴片安装, U-DFN1610封装, 最小击穿电压 5.1V
供应商型号: FL-NSPM2051MUT5G
供应商: 海外现货
标准整包数: 1

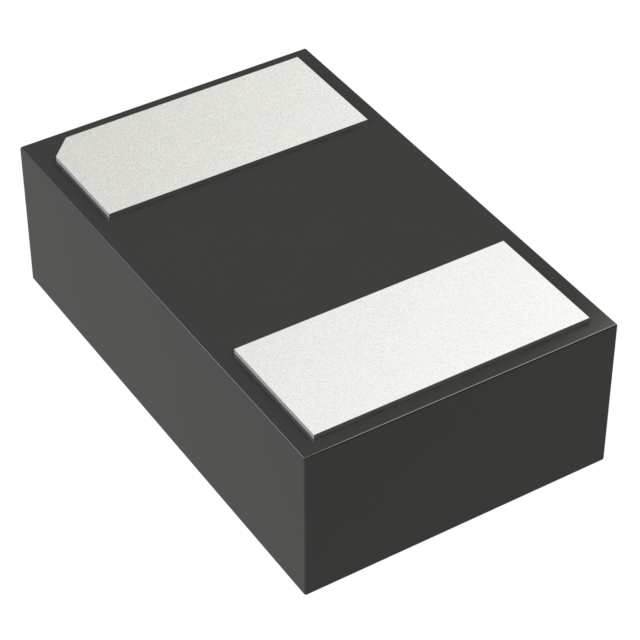

ON SEMICONDUCTOR TVS二极管/ESD抑制器 NSPM2051MUT5G

NSPM2051MUT5G概述

    # ESD Protection Diode NSPM2051

    产品简介


    NSPM2051 是一款专门用于静电放电(ESD)保护的二极管。它采用UdFN2封装,尺寸为1.6mm x 1.0mm,非常适合紧凑型设计应用。该产品特别适用于需要高可靠性、低电压环境下的保护,广泛应用于消费电子、通信设备和工业控制等领域。

    技术参数


    - 最大峰值脉冲电流(IPP):±30kV,满足IEC 61000-4-2标准,适用于接触放电和空气放电。
    - 工作温度范围:-65°C至+150°C。
    - 最高工作反向峰值电压(VRWM):5.0V。
    - 击穿电压(VBR):典型值为7.0V,在1mA测试电流下。
    - 最大反向漏电流(IR):在5.0V反向工作电压下,最大漏电流为0.1μA。
    - 钳位电压(VC):钳位电压随脉冲电流的变化而变化,例如在100A时钳位电压为10.5V。

    产品特点和优势


    NSPM2051的主要优势在于其卓越的ESD防护能力,可以承受高达±30kV的接触放电和100A的闪电放电(8/20μs)。此外,该产品是无铅、无卤素、无溴的环保材料,符合RoHS标准,确保在各种环境条件下都能稳定可靠运行。

    应用案例和使用建议


    NSPM2051特别适用于需要高度ESD防护的应用,如USB接口、HDMI端口、手机接口、汽车电子和医疗设备等。使用建议包括:
    - 确保安装位置远离任何可能产生干扰的高频信号源。
    - 使用适当的PCB布局,确保电流路径最短,以减少寄生电感的影响。
    - 在高密度布局中,应尽量避免与其他元器件的重叠区域。

    兼容性和支持


    NSPM2051具有良好的兼容性,能够轻松集成到现有系统中。ON Semiconductor提供了详尽的技术文档和支持,包括电路设计指南、应用笔记和售后服务,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    1. 问:如何验证ESD保护效果?
    - 答:可以使用8/20μs脉冲电流进行测试,验证钳位电压是否符合要求。参考资料AND8307/D和AND9007/D提供了详细的测试方法。
    2. 问:如何选择正确的安装位置?
    - 答:应选择靠近敏感电路的位置,同时保证接地路径最短。避免与高频信号源近距离接触,以减少干扰。
    3. 问:如何处理反向漏电流过大问题?
    - 答:检查电路设计是否有误接或虚焊情况。可以通过增加TVS二极管或安装适当的滤波器来降低漏电流。

    总结和推荐


    NSPM2051是一款高性能的ESD保护二极管,其出色的性能和广泛的适用范围使其成为电子系统ESD防护的理想选择。无论是消费电子产品还是工业控制系统,NSPM2051都能提供可靠的ESD防护,值得用户信赖。我们强烈推荐在需要高可靠性和抗ESD干扰的应用中使用NSPM2051。

NSPM2051MUT5G参数

参数
箝位电压 10.5V
击穿电压 5.1V
峰值脉冲电流 100A
峰值脉冲功率 1.05KW
极性 单向
工作电压 5V
长*宽*高 1.6mm(长度)
通用封装 UDFN-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
