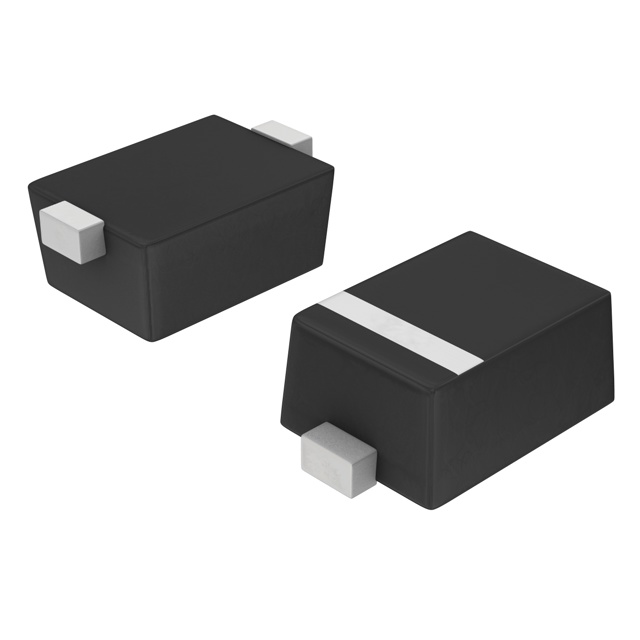

ESD9X5.0ST5G

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 单向TVS二极管, 最大钳位电压 12.3V, 贴片安装, SOD-923封装, 最小击穿电压 6.2V
供应商型号: 31M-ESD9X5.0ST5G
供应商: 云汉优选
标准整包数: 20
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ESD9X5.0ST5G

ESD9X5.0ST5G概述

    ESD9X3.3ST5G 系列保护二极管技术手册

    产品简介


    ESD9X3.3ST5G 系列保护二极管是专为电压敏感组件提供静电放电(ESD)保护而设计的微型封装二极管。该系列二极管具备出色的钳位能力、低漏电流和快速响应时间,可在面对静电放电时为各种设计提供最佳的保护效果。由于其体积小巧,非常适合用于手机、MP3播放器、数码相机以及其他便携式应用中,在这些应用中电路板空间非常宝贵。

    技术参数


    以下是ESD9X3.3ST5G系列保护二极管的技术规格:
    - 钳位电压(Clamping Voltage):低钳位电压,具体数值详见技术手册。
    - 外形尺寸:长度 0.039 英寸(1.0 毫米),宽度 0.024 英寸(0.60 毫米),最大高度 0.017 英寸(0.43 毫米)。
    - 耐压范围:3.3V 到 12V。
    - 漏电流:低漏电流。
    - 响应时间:通常小于 1 纳秒。
    - 静电放电等级:符合人体模型标准,额定为 III 类(>16 kV);符合 IEC61000−4−2 等级 4 静电放电保护标准。
    - 前缀为SZ的产品:适用于汽车和其他需要独特站点和控制变更要求的应用;符合AEC-Q101标准,且具备PPAP能力。
    - 无铅化:该系列产品均为无铅化器件。

    产品特点和优势


    - 低钳位电压:确保电压敏感元件在ESD事件中受到最小程度的电压冲击。
    - 小体积:适合空间受限的设计应用。
    - 低漏电流:有效减少功耗。
    - 快速响应时间:能够迅速吸收和泄放静电能量,最大限度减少系统故障。
    - 高可靠性:满足严格的测试标准,如 IEC61000−4−2。
    - 支持多种应用:不仅限于消费电子,还适用于工业和汽车领域。

    应用案例和使用建议


    - 应用案例:应用于手机、平板电脑、数码相机等便携式电子产品中。
    - 使用建议:确保安装时避免热应力和机械损伤,参照手册中的焊锡足迹(Soldering Footprint)指导进行正确焊接。对于高频率信号线路,应特别注意引脚的走线布局以减少寄生效应。

    兼容性和支持


    - 兼容性:可与多种主控芯片和模块兼容,具体请参考手册中的详细信息。
    - 厂商支持:ON Semiconductor 提供全面的技术支持和售后服务,确保用户能够高效地使用该系列产品。

    常见问题与解决方案


    - 问:如何判断是否需要更换二极管?
    - 答:如果系统出现异常工作或频繁重启,可能是由于静电放电导致的,可以考虑更换二极管并检查其他相关元器件。
    - 问:如何检测漏电流?
    - 答:使用万用表在适当电压下测量,若发现电流明显超出手册规定的范围,则需要更换新的二极管。
    - 问:如何防止热应力对二极管造成损害?
    - 答:确保焊接温度不超过260°C,并且严格遵守手册中的焊接指引,避免过长时间高温操作。

    总结和推荐


    ESD9X3.3ST5G系列保护二极管凭借其卓越的性能和广泛的应用范围,成为市场上极具竞争力的产品。其低钳位电压、小巧体积和快速响应时间使其非常适合应用于各类便携式电子产品中。我们强烈推荐在对ESD防护有高要求的设计项目中使用该系列产品,它不仅能提升系统的整体可靠性,还能显著降低维护成本。

ESD9X5.0ST5G参数

参数
工作电压 5V
箝位电压 12.3V
击穿电压 6.2V
峰值脉冲电流 8.7A
峰值脉冲功率 107W
极性 单向
长*宽*高 800μm(长度)*370μm(高度)
通用封装 SOD-923
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装,卷带包装
