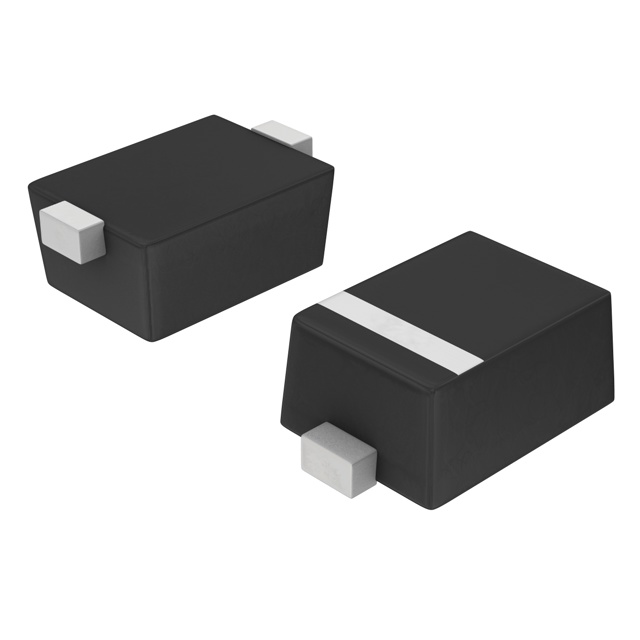

ESD9X3.3ST5G

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 单向TVS二极管, 最大钳位电压 10.4V, 贴片安装, SOD-923封装, 最小击穿电压 5V
供应商型号: 31M-ESD9X3.3ST5G
供应商: 云汉优选
标准整包数: 5
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ESD9X3.3ST5G

ESD9X3.3ST5G概述

    ESD9X3.3ST5G 系列 ESD 保护二极管技术手册

    产品简介


    ESD9X3.3ST5G 系列是专为保护电压敏感组件免受静电放电(ESD)而设计的微封装二极管。这些二极管具有卓越的钳位能力、低漏电流和快速响应时间,适用于暴露于 ESD 的各种设计。由于体积小,它们特别适合用于手机、MP3 播放器、数码相机以及其他对板载空间要求较高的便携式设备。

    技术参数


    - 尺寸:长 0.039 英寸(1.0 毫米),宽 0.024 英寸(0.60 毫米)
    - 高度:最大 0.017 英寸(0.43 毫米)
    - 钳位电压:典型值 < 1 纳秒
    - 工作峰值反向电压:3.3V 至 12V
    - 漏电流:最大值 2.5 微安(@ VRWM = 3.3V)
    - 钳位电压(IPP 最大值):3.3V 系列的最大钳位电压为 10.4V
    - ESD 额定值:符合人体模型标准的 ESD 额定值为 > 16 kV
    - IEC61000−4−2 ESD 保护等级:达到 Level 4
    - 无铅设备:满足环保要求

    产品特点和优势


    - 低钳位电压:提供出色的电压保护,确保敏感电路元件不会受到过高电压的损害。
    - 微型封装:紧凑的设计使其适用于板载空间有限的应用场景。
    - 高可靠性:符合严格的 ESD 防护标准,能够在恶劣环境下保持稳定性能。
    - 无铅制造:符合 RoHS 标准,确保环保要求。

    应用案例和使用建议


    - 智能手机:ESD9X3.3ST5G 可以有效保护手机中的敏感组件免受 ESD 影响,提高设备的可靠性和使用寿命。
    - 便携式设备:适用于 MP3 播放器和数码相机等便携式设备,提高用户体验。
    - 设计建议:在 PCB 布局时,应确保 ESD 保护二极管尽可能靠近需要保护的组件,以最大限度地降低寄生电容,从而提高保护效果。

    兼容性和支持


    - 兼容性:适用于多种电子设备和系统,可以与市面上大多数集成电路和其他组件无缝配合。
    - 技术支持:制造商提供详尽的技术文档和支持服务,包括应用笔记、设计指南和技术支持热线,确保用户能够充分利用该产品的优势。

    常见问题与解决方案


    - 问:ESD9X3.3ST5G 是否能够通过 IEC61000−4−2 测试?
    - 答:是的,该系列符合 IEC61000−4−2 标准,能够承受高达 8 kV 的接触放电测试。

    - 问:如何正确安装 ESD9X3.3ST5G?
    - 答:应按照指定的焊接脚长度和轮廓进行安装,并参照应用笔记 AND8455/D 进行详细的安装指导。

    总结和推荐


    总体而言,ESD9X3.3ST5G 系列是一款高效、可靠的 ESD 保护二极管,适用于需要高度防护和紧凑设计的各种应用场景。其卓越的性能和小巧的体积使其成为市场上同类产品的优秀选择。强烈推荐使用这款产品,特别是对于那些需要高性能 ESD 保护的设备。如果您正在寻找一种既能保证产品质量又能减少板载空间占用的解决方案,ESD9X3.3ST5G 是您的不二之选。

ESD9X3.3ST5G参数

参数
箝位电压 10.4V
击穿电压 5V
峰值脉冲电流 9.8A
峰值脉冲功率 102W
极性 单向
工作电压 3.3V
长*宽*高 800μm(长度)*370μm(高度)
通用封装 SOD-923
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装,卷带包装
