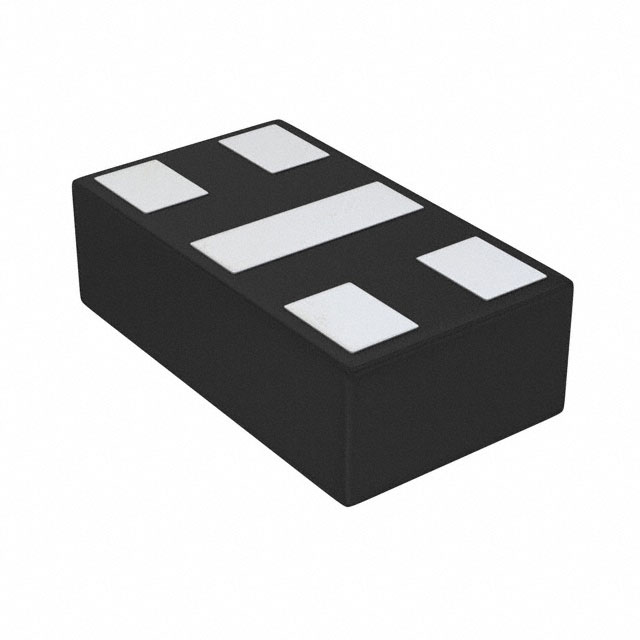

ESD5004MXTBG

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 3.3V 双向 1A 9.1V 3.9V XFDFN-4(EP) 贴片安装 930μm(长度)
供应商型号: FL-ESD5004MXTBG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ESD5004MXTBG

ESD5004MXTBG概述

    # ESD5004 低电容ESD保护二极管技术手册

    产品简介


    产品类型
    ESD5004是一种低电容ESD保护二极管,专为需要ESD(静电放电)保护的应用而设计。
    主要功能
    - 提供非常有效的保护。
    - 集成设计用于在仅一个封装内保护四个独立线路。
    - 适用于高密度电路板空间有限的应用场合。
    应用领域
    - 智能手机和便携式电子设备。
    - 笔记本电脑、台式机和服务器。
    - 微处理器基设备,如打印机和通信系统。

    技术参数


    最大额定值
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 工作结温范围 | TJ | -55 至 +125 | °C |
    | 存储温度范围 | Tstg | -65 至 +150 | °C |
    | 引线焊接温度(最大) | TL | 260 | °C |
    | IEC 61000−4−2 接触放电 | ESD | ±12 | kV |
    | IEC 61000−4−2 空气放电 | ESD | ±15 | kV |
    电气特性
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 反向工作电压 | VRWM | I/O引脚至GND | - | - | 3.3 | V |
    | 击穿电压 | VBR | IT = 1 mA, I/O引脚至GND | - | - | 3.9 | V |
    | 反向漏电流 | IR | VRWM = 3.3 V, I/O引脚至GND | 1.0 | - | - | µA |
    | 电涌电压(正向) | VC | 8 x 20 µs, Ipp = 1 A | - | 9.1 | V |
    | 电涌电压(TLP) | VC | IPP = 16 A | 10 | - | - | V |
    | 节点电容 | CJ | VR = 0 V, f = 1 MHz | 3.5 | 5.0 | pF |

    产品特点和优势


    - 低电容:5 pF的最大电容,减少对高频信号的影响。
    - 四路独立双向配置:集成四个独立线路的双向保护。
    - 符合IEC标准:通过了IEC 61000−4−2 Level 4标准认证。
    - 低钳位电压:有效减少峰值电压,提高电路稳定性。
    - 环保:无铅,无卤素,RoHS合规,绿色环保。

    应用案例和使用建议


    应用场景
    - 智能手机:ESD5004可以有效保护智能手机的USB接口和其他外部连接端口免受ESD损坏。
    - 笔记本电脑:在USB接口、HDMI接口以及其他外部接口上提供保护,确保设备安全可靠。
    - 通信设备:为各种通信接口提供高效的ESD保护,确保信号传输的稳定性和可靠性。
    使用建议
    - 正确布线:确保PCB上的布线尽可能短且直接,以减少寄生效应。
    - 接地良好:确保良好的接地设计,降低ESD事件时的电压峰值。
    - 合理布局:将ESD保护器件放置在靠近信号源的位置,以最大限度地发挥其保护效果。

    兼容性和支持


    兼容性
    - 该产品适用于各类主流电子产品,如智能手机、笔记本电脑、服务器等。
    支持
    - 厂商提供了详尽的技术文档和应用指南,包括如何进行TLP测试的说明。
    - 技术支持热线:美国及加拿大地区可拨打800-282-9855;欧洲、中东和非洲地区可拨打421 33 790 2910。

    常见问题与解决方案


    问题1:设备过热
    解决方法:检查是否有不良焊接或过载现象,确保电路设计合理,散热条件良好。
    问题2:ESD保护失效
    解决方法:确认是否正确安装了ESD保护器件,以及是否符合电气参数要求。重新检查电气连接和接地设计。

    总结和推荐


    综合评估
    ESD5004低电容ESD保护二极管凭借其出色的ESD保护能力、低电容和紧凑的封装,非常适合在高密度电路板上使用。其高效可靠的性能和环保特性使其在市场上具有很强的竞争力。
    推荐
    鉴于其优异的性能和广泛的适用性,强烈推荐在智能手机、笔记本电脑、服务器以及各类通信设备中使用ESD5004。通过采用此器件,可以显著提升设备的ESD防护水平,确保其长期稳定运行。

ESD5004MXTBG参数

参数
极性 双向
工作电压 3.3V
箝位电压 9.1V
击穿电压 3.9V
峰值脉冲电流 1A
峰值脉冲功率 -
长*宽*高 930μm(长度)
通用封装 XFDFN-4(EP)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ESD5004MXTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

ESD5004MXTBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ON SEMICONDUCTOR ESD5004MXTBG ESD5004MXTBG数据手册

ESD5004MXTBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
