1PMT26AT1G

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 1KW 4.8A 42.1V 28.9V DO-216AA 贴片安装
供应商型号: CY-1PMT26AT1G
供应商: Avnet
标准整包数: 1

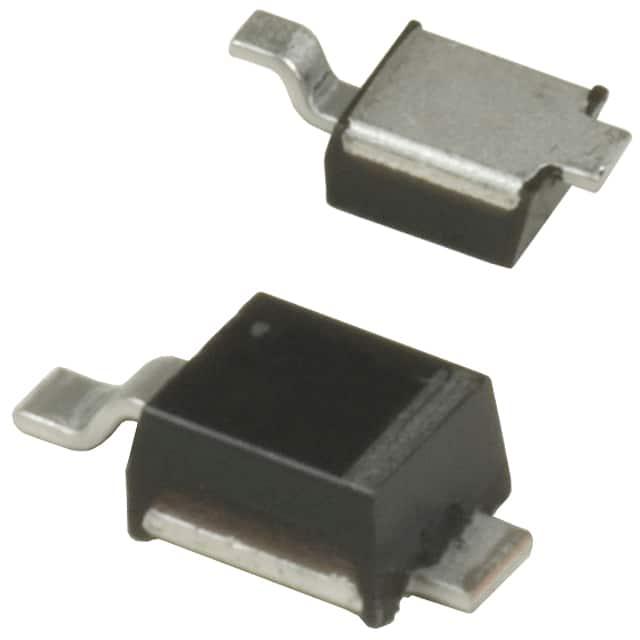

ON SEMICONDUCTOR TVS二极管/ESD抑制器 1PMT26AT1G

1PMT26AT1G概述

    1PMT5.0AT1G/T3G 系列瞬态电压抑制器技术手册

    产品简介


    1PMT5.0AT1G/T3G系列是ON Semiconductor设计的瞬态电压抑制器(TVS),旨在保护电压敏感组件免受高电压、高能量瞬态的影响。其卓越的钳位能力、高浪涌能力、低阻抗和快速响应时间,使得其广泛应用于手机、便携式设备、商业机器、电源供应等众多工业及消费领域。

    技术参数


    - 工作范围:5.0V 至 58V
    - 峰值功率:200W @ 1ms (1PMT5.0A - 1PMT36A)
    175W @ 1ms (1PMT40A - 1PMT58A)
    - 最大钳位电压:典型 <1ns
    - 静电放电评级:Class 3 (>16kV)
    - 最大高度:1.1mm
    - 封装:POWERMITE(与SMA相同热性能,但面积减少50%)
    - 铅含量:无铅,符合RoHS标准

    产品特点和优势


    1. 小尺寸:最小足迹仅为8.45mm²,适用于空间受限的应用。
    2. 高效的微小型表面贴装:具有独特的散热设计,确保高效热管理。
    3. 快速响应:典型响应时间为<1ns,可有效保护电路。
    4. 高可靠性:通过JEDEC认证为DO-216AA标准。

    应用案例和使用建议


    应用案例:
    - 手机:由于其紧凑的尺寸和高效能,非常适合用于移动设备的保护。
    - 商业机器:在商业设备中,如打印机、复印机等,它能够有效抵御高压瞬变,延长设备寿命。
    - 电源供应:在电源转换器和其他电源系统中,用于保护关键组件免受瞬态电压的影响。
    使用建议:
    - 在高温环境下使用时,应注意进行适当的热管理,以避免长期暴露导致的可靠性降低。
    - 选择合适的型号时,根据实际应用的峰值电压来确定合适的工作峰值反向电压(VRWM)。

    兼容性和支持


    - 兼容性:该系列产品可以与其他标准表面贴装技术(SMT)兼容。
    - 支持和服务:ON Semiconductor提供详细的文档和技术支持,包括电路板布局指南和应用说明。

    常见问题与解决方案


    - 问题1:产品在高温环境下工作时出现过热现象。
    - 解决方案:确保良好的热管理,例如增加散热片或使用热界面材料。

    - 问题2:产品在高频瞬变情况下不能有效钳位。
    - 解决方案:检查负载电路,确保其正确匹配,且选用具有更高峰值电流额定值的型号。

    总结和推荐


    综合评估:
    1PMT5.0AT1G/T3G系列TVS在多个方面表现出色,具备小尺寸、高效能、快速响应等显著优势。特别适合在手机、便携设备、商业机器等场合应用,是值得推荐的产品。
    推荐:
    对于需要保护敏感电路的工程师来说,这款TVS无疑是理想的选择。它的高效能和可靠性,使其成为多种应用场景下的首选产品。

1PMT26AT1G参数

参数
极性 -
工作电压 -
箝位电压 42.1V
击穿电压 28.9V
峰值脉冲电流 4.8A
峰值脉冲功率 1KW
2.18mm(Max)
DO-216AA
1.15mm(Max)
通用封装 DO-216AA
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

1PMT26AT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

1PMT26AT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ON SEMICONDUCTOR 1PMT26AT1G 1PMT26AT1G数据手册

1PMT26AT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
