ESD7321MUT5G

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 7V 双向 8A 18V 8V 0201 贴片安装
供应商型号: CY-ESD7321MUT5G
供应商: Avnet
标准整包数: 1

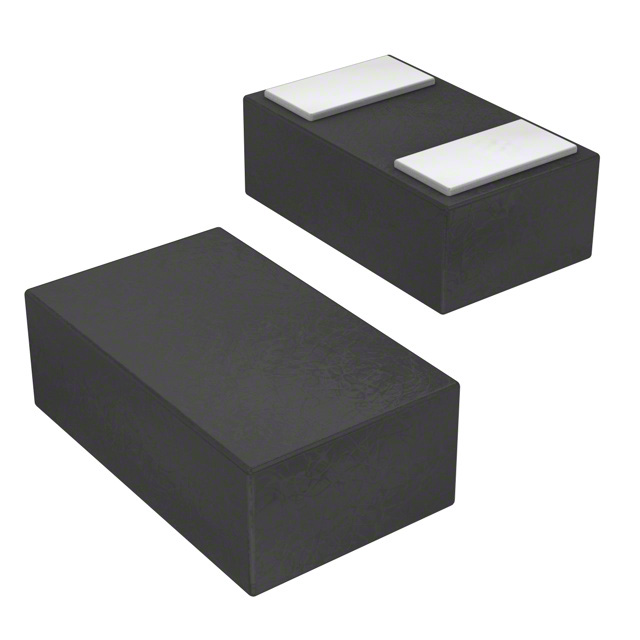

ON SEMICONDUCTOR TVS二极管/ESD抑制器 ESD7321MUT5G

ESD7321MUT5G概述

    ESD7321 ESD Protection Diodes:低电容瞬态电压抑制二极管

    1. 产品简介


    ESD7321 ESD保护二极管是一款专为高速数据线设计的低电容瞬态电压抑制二极管。它通过提供出色的电涌保护来确保敏感的高速数据线路的安全。这种二极管具备低电容和低电涌电压钳位值,能够有效防止静电放电(ESD)对高灵敏度组件造成的损害。
    产品类型:低电容瞬态电压抑制二极管
    主要功能:提供ESD保护,尤其适用于高速数据线路
    应用领域:USB 3.x、MHL 2.0、SATA/SAS、PCI Express

    2. 技术参数


    - 操作温度范围:-55°C至+125°C
    - 存储温度范围:-55°C至+150°C
    - 铅焊温度:最大10秒260°C
    - 触点电涌耐受电压(ESD):±15 kV
    - 空气电涌耐受电压(ESD):±15 kV
    电气特性:
    - 反向工作电压(VRWM):7.0 V
    - 击穿电压(VBR):8.0 V(IT = 1 mA)
    - 最大反向漏电流(IR):200 nA(VRWM = 7.0 V)
    - 钳位电压(VC):18 V(IPP = 8 A)
    - 动态电阻(RDYN):0.7 Ω
    - 反向击穿电压(VBR):8.0 V(IT = 1 mA)

    3. 产品特点和优势


    产品特点:
    - 低电容(最大0.5 pF,I/O到GND)
    - 符合IEC 61000−4−2标准(等级4)
    - 低电涌电压钳位
    - 无铅、无卤素/溴化阻燃剂,符合RoHS标准
    产品优势:
    - 高速数据线路保护:适合USB 3.x、MHL 2.0、SATA/SAS、PCI Express等多种高速接口
    - 优越的ESD保护性能:提供高达±15 kV的电涌防护
    - 兼容性广:适用范围广泛,包括各种现代电子设备

    4. 应用案例和使用建议


    典型应用场景:
    - USB 3.x:用于USB 3.x高速数据线保护
    - MHL 2.0:为MHL 2.0数据传输提供ESD保护
    - SATA/SAS:应用于SATA/SAS存储接口
    - PCI Express:确保PCI Express数据线路安全
    使用建议:
    - 在选择使用该二极管时,需确保其操作温度范围符合实际应用场景的需求
    - 在焊接过程中,应注意焊接温度不超过260°C
    - 对于不同接口类型的应用,可根据具体的ESD标准进行调整和配置

    5. 兼容性和支持


    兼容性:
    - 支持高速数据接口:适用于多种高速数据传输标准,如USB 3.x、MHL 2.0、SATA/SAS、PCI Express等
    - 环境适应性强:能够在宽泛的操作和存储温度范围内稳定运行
    支持信息:
    - 产品型号:ESD7321MUT5G
    - 包装形式:10000片/带卷
    - 标记信息:具体型号及生产日期代码

    6. 常见问题与解决方案


    常见问题与解决方案:
    - 问题:高温焊接可能导致损坏
    解决方案:确保焊接温度不超过260°C,避免长时间高温焊接
    - 问题:操作温度超出范围
    解决方案:请确保使用环境温度在-55°C至+125°C之间
    - 问题:出现击穿现象
    解决方案:检查是否有反向电压超过规定范围,确保正确连接和保护电路

    7. 总结和推荐


    综合评估:
    - 优点:低电容设计、优越的ESD保护能力、广泛的应用范围
    - 推荐使用场景:适用于需要高性能ESD保护的高速数据传输系统
    总结:
    ESD7321是一款高性能、多功能的ESD保护二极管,特别适合于高速数据线路保护。它的低电容、低电压钳位特性和优异的ESD保护能力使其成为众多应用的理想选择。对于追求数据完整性、设备可靠性的工程师来说,ESD7321无疑是值得考虑的优选产品。

ESD7321MUT5G参数

参数
击穿电压 8V
峰值脉冲电流 8A
峰值脉冲功率 -
极性 双向
工作电压 7V
箝位电压 18V
660μm(Max)
360μm(Max)
280μm(Max)
通用封装 0201
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ESD7321MUT5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

ESD7321MUT5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ON SEMICONDUCTOR ESD7321MUT5G ESD7321MUT5G数据手册

ESD7321MUT5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0786 ¥ 0.6638
5000+ $ 0.0786 ¥ 0.6638
库存: 113337
起订量: 1507 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 663.8
直接购买
加入购物车
