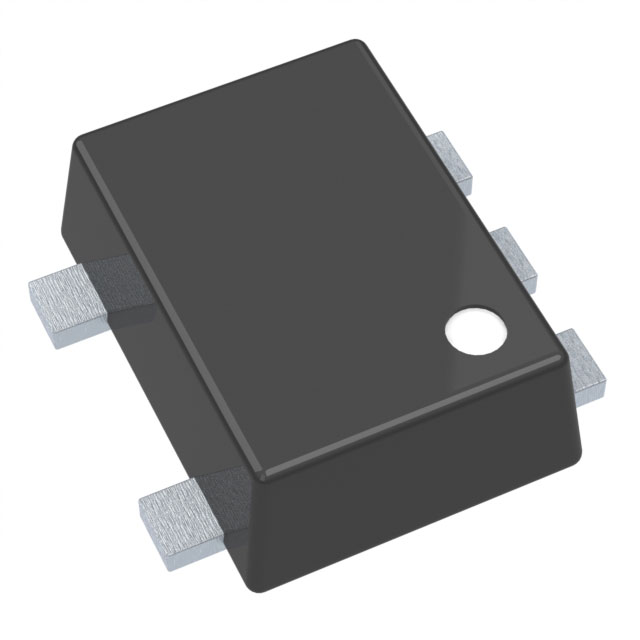

NUP4016P5T5G

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 5V 5.5V SOT-953 贴片安装 1mm(长度)*800μm(高度)
供应商型号: NUP4016P5T5G
供应商: P&S
标准整包数: 1
ON SEMICONDUCTOR TVS二极管/ESD抑制器 NUP4016P5T5G

NUP4016P5T5G概述

    # NUP4016P5 Diode-TVS Array 技术手册

    产品简介


    NUP4016P5 是一款用于高速数据线保护的瞬态电压抑制器(TVS)。它具有超低电容和高静电放电(ESD)防护等级,特别适用于USB 2.0应用。这款器件通过了多项国际标准认证,包括UL火焰等级94 V-0,同时提供AEC-Q101认证和PPAP能力。
    主要功能
    - 超低电容(0.5 pF 典型值)
    - 高静电放电防护等级(超过8kV的人体模型和超过400V的机器模型)
    - 支持多种IEC标准
    - 符合UL 94 V-0的阻燃等级
    - 提供SZ前缀版本,适用于汽车和其他需要特定工厂控制变更要求的应用
    应用领域
    - 高速通信线路保护
    - USB 2.0高速数据线和电源线保护
    - 显示器和平板显示器
    - MP3播放器
    - 千兆以太网

    技术参数


    NUP4016P5 的关键技术规格如下:
    - 额定工作温度范围:TJ = -40°C 到 +125°C
    - 存储温度范围:Tstg = -55°C 到 +150°C
    - 铅焊接最高温度:TL = 260°C
    - 人体模型(HBM)ESD防护:16,000 V
    - 机器模型(MM)ESD防护:400 V
    - 接触(ESD)IEC 61000-4-2防护:15,000 V
    - 反向工作电压(VRWM):5.0 V
    - 击穿电压(VBR):5.5 V(IT = 1 mA)
    - 反向泄漏电流(IR):1.0 μA(VRWM = 5 V)
    - 结电容(CJ):0.5 pF(VR = 0 V, f = 1 MHz,I/O引脚和接地之间)
    - 结电容(CJ):0.3 pF(VR = 0 V, f = 1 MHz,I/O引脚之间)

    产品特点和优势


    - 超低电容:这使得NUP4016P5在保护高速数据线时几乎不会引入额外的电容负载,保证信号完整性。
    - 高ESD防护等级:适用于严苛的工业和汽车应用。
    - 多标准支持:满足多种国际标准要求,增强了产品适用性。
    - AEC-Q101认证:适用于汽车电子领域的高可靠性要求。

    应用案例和使用建议


    应用案例
    NUP4016P5被广泛应用于各种高速数据传输环境中,如USB 2.0数据线保护、千兆以太网接口等。其超低电容和高ESD防护能力确保了系统在恶劣环境下仍能正常工作。
    使用建议
    1. 安装注意事项:确保焊点质量,避免由于热应力导致损坏。
    2. PCB布局:建议将TVS器件靠近受保护的信号线放置,以减少寄生电感。
    3. 配合其他防护元件:考虑在系统设计中加入适当的过流保护措施,以增强整体防护效果。

    兼容性和支持


    NUP4016P5可以与其他符合相应标准的电子元器件和设备兼容。ON Semiconductor提供了详尽的技术文档和支持,用户可以通过官方网站和技术文献库获取更多信息。

    常见问题与解决方案


    1. 问题:设备无法通过ESD测试。
    解决方案:检查是否正确选择了合适的TVS器件,并确认安装过程中没有造成任何损伤。

    2. 问题:系统在高温环境下工作不稳定。
    解决方案:验证实际工作温度是否超出额定范围,必要时采取散热措施。

    总结和推荐


    NUP4016P5凭借其超低电容、高ESD防护等级和多标准支持,成为高速数据线保护的理想选择。尤其适用于USB 2.0和汽车电子领域。强烈推荐在高速通信应用中使用NUP4016P5,因为它能够显著提高系统的可靠性和稳定性。

NUP4016P5T5G参数

参数
击穿电压 5.5V
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 5V
箝位电压 -
长*宽*高 1mm(长度)*800μm(高度)
通用封装 SOT-953
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装
