ESD7104MUTAG

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 单向ESD 保护阵列, 最大钳位电压 10V, 贴片安装, U-DFN2510封装, 最小击穿电压 5.5V
供应商型号: ESD7104MUTAG
供应商: 国内现货
标准整包数: 10

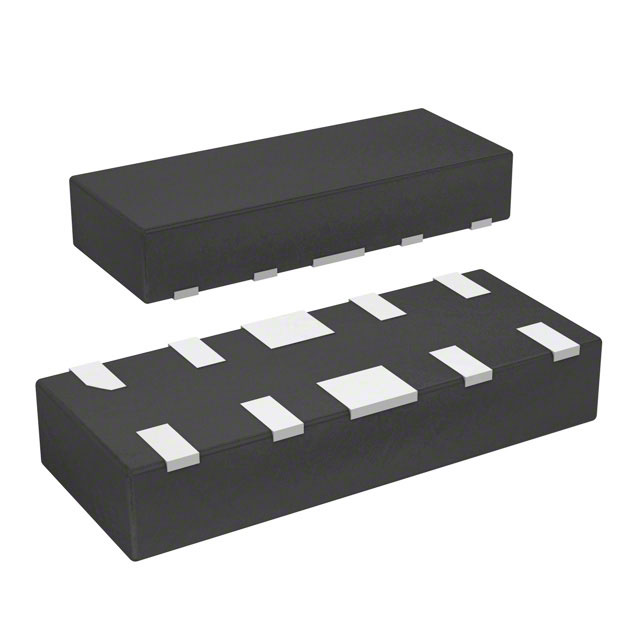

ON SEMICONDUCTOR TVS二极管/ESD抑制器 ESD7104MUTAG

ESD7104MUTAG概述

    # ESD7104 Low Capacitance ESD Protection Diode

    产品简介


    ESD7104是一款专为高速数据线设计的低电容ESD保护二极管。它具有极低的电容和低ESD钳位电压,非常适合保护电压敏感的高速数据线路。此二极管采用流通式封装,便于PCB布局,保证了高传输速率的数据线(如USB 3.0和HDMI)在保持一致阻抗的同时具有可靠的性能。

    技术参数


    最大额定值
    - 工作结温范围:-55°C 到 +125°C
    - 存储温度范围:-55°C 到 +150°C
    - 焊接峰值温度(10秒内最大):260°C
    - 接触型静电放电(ESD):±15 kV
    - 空气型静电放电(ESD):±15 kV
    电气特性
    - 反向工作电压:5.0 V
    - 击穿电压:5.5 V(I/O引脚到地)
    - 反向漏电流:1.0 µA(反向工作电压5.0 V,I/O引脚到地)
    - 钳位电压(注1):10 V(IPP = 1 A,I/O引脚到地,8 x 20 µs脉冲)
    - 钳位电压(注2):IEC61000−4−2,±8 KV接触(见图1和图2)
    - 钳位电压(注3):IPP = ±8 A时14.1 V;IPP = ±16 A时19.5 V
    - 结电容(注4):0.2 pF到0.3 pF(I/O引脚间)
    - 结电容(注5):0.3 pF到0.35 pF(I/O引脚与地之间)

    产品特点和优势


    - 低电容:0.3 pF(典型值),有助于维持高数据速率下的信号完整性。
    - 低ESD钳位电压:有效保护敏感电路元件免受ESD冲击。
    - 广泛的标准认证:符合IEC 61000−4−2标准(4级)和UL阻燃等级94 V−0。
    - 环保:无铅、卤素/溴化物自由且RoHS合规。
    - 适应性强:适用于汽车及其他需要特定场地和控制变更要求的应用,且通过了AEC-Q101认证。

    应用案例和使用建议


    典型应用
    - USB 3.0
    - eSATA 3.0
    - Thunderbolt(光速)
    - HDMI 1.3/1.4
    - DisplayPort
    使用建议
    为了确保最佳性能,在使用ESD7104进行设计时应注意以下几点:
    1. 布局:采用流通式封装有助于简化PCB布局,匹配走线长度以保持高速差分线的一致阻抗。
    2. 匹配阻抗:设计时确保保护二极管和其他组件之间的阻抗匹配,特别是在高传输速率的接口上(如USB 3.0和HDMI)。
    实际使用效果
    使用ESD7104的系统在面对静电放电冲击时表现出色,例如在USB 3.0、HDMI 1.4和eSATA 3.0等应用中的眼图显示均有明显改善(见图10至图12)。这些图表显示,ESD7104显著减少了信号畸变,提高了传输质量。

    兼容性和支持


    ESD7104可与多种数据接口兼容,包括USB 3.0、HDMI、eSATA等。厂商提供了丰富的技术支持文档,包括Datasheet、Application Notes和视频教程,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    常见问题及解决方案
    1. 问:ESD7104的最大额定电压是多少?
    答:ESD7104的最大额定电压为5.0 V。
    2. 问:如何测试ESD7104的钳位电压?
    答:可参照ANSI/ESD STM5.5.1 − 2008标准,利用传输线脉冲(TLP)模型进行测试(见图8至图9)。
    3. 问:如何确保产品的可靠性和耐用性?
    答:遵循Maximum Ratings中的限制条件,不超出最大额定值。在测试过程中参考Application Note AND8308/D获取更多细节。

    总结和推荐


    ESD7104作为一款低电容ESD保护二极管,以其出色的性能和广泛的应用场景赢得了市场的认可。它特别适合需要极高数据完整性和稳定性的应用环境。强烈推荐给需要ESD保护的高速数据线路设计者。该产品不仅提供了强大的防护能力,还通过了多项国际标准认证,是高性能电子设备的理想选择。

ESD7104MUTAG参数

参数
极性 单向
工作电压 5V
箝位电压 10V
击穿电压 5.5V
峰值脉冲电流 1A
峰值脉冲功率 -
长*宽*高 2.5mm(长度)
通用封装 UFDFN-10
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

ESD7104MUTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

ESD7104MUTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ON SEMICONDUCTOR ESD7104MUTAG ESD7104MUTAG数据手册

ESD7104MUTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.2666
750+ ¥ 3.1682
1500+ ¥ 3.0731
3000+ ¥ 1.7362
6000+ ¥ 1.6669
12000+ ¥ 1.6176
库存: 7620
起订量: 160 增量: 0
交货地:
最小起订量为:10
合计: ¥ 32.66
