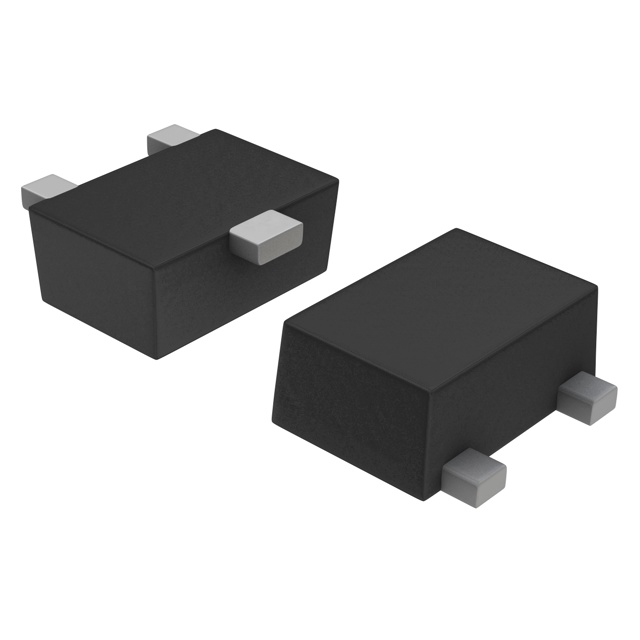

UESD5.0DT5G

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 5V 单向 240mW 6.2V SOT-723 贴片安装 1.2mm(长度)*500μm(高度)
供应商型号: AV-S-ONSUESD5V0DT5G
供应商: Avnet
标准整包数: 8000
ON SEMICONDUCTOR TVS二极管/ESD抑制器 UESD5.0DT5G

UESD5.0DT5G概述

    ESD3.3DT5G 系列 ESD 保护二极管技术手册

    1. 产品简介


    ESD3.3DT5G 系列 ESD 保护二极管是专为电压敏感组件设计以保护其免受静电放电(ESD)损害的产品。这款二极管具有出色的钳位能力、低漏电流和快速响应时间,特别适合那些对电路板空间有限的设计进行 ESD 保护。由于其小巧的尺寸,它广泛应用于手机、便携式设备、数码相机、电源供应以及其他多种便携式应用中。

    2. 技术参数


    - 小外形尺寸:0.047" x 0.032" (1.20 mm x 0.80 mm)
    - 低高度:0.020" (0.5 mm)
    - 稳压电压范围:3.3 V 至 6.0 V
    - 反向峰值脉冲电流 (IPP):最大值随型号变化
    - 钳位电压 (VC) @ IPP:典型值 < 1 ns
    - 工作峰值反向电压 (VRWM):最高可达 6.0 V
    - 反向漏电流 (IR) @ VRWM:典型值 1 μA
    - 反向击穿电压 (VBR) @ IT:典型值 5.0 V
    - 正向电流 (IF):最高可达 1.0 mA
    - 正向电压 (VF):典型值 1.1 V @ 10 mA
    - 峰值功率耗散 (Ppk):最高可达 240 mW @ TA = 25°C
    - 电容 (C):最高可达 47 pF @ VR = 0 和 f = 1 MHz
    - 电气特性温度范围:-55°C 到 +150°C
    - 引脚温度极限:最高可达 260°C

    3. 产品特点和优势


    ESD3.3DT5G 系列 ESD 保护二极管具备多个显著特点和优势:
    - 超小体积:其紧凑的设计非常适合需要高集成度的应用。
    - 卓越的保护性能:具有良好的钳位能力和快速响应时间,有效防止 ESD 损伤。
    - 高可靠性:通过了严格的电气测试和认证标准(如 IEC 61000-4-2 和 IEC 61000-4-4),确保在苛刻环境下稳定工作。
    - 环保材料:采用无铅工艺制造,符合 RoHS 规范。

    4. 应用案例和使用建议


    该系列二极管非常适合用于手机、便携式设备、数码相机和电源模块等多种电子设备中。例如,在移动电话的设计中,ESD 保护对于保持设备稳定运行至关重要。针对这些应用,我们建议如下几点使用建议:
    - 布局优化:确保 ESD 保护二极管离敏感组件足够近,以最大限度减少信号路径上的 ESD 能量。
    - 热管理:合理设计散热结构,确保二极管在高温环境下的稳定性。

    5. 兼容性和支持


    ESD3.3DT5G 系列二极管与市场上常见的 PCB 尺寸兼容,可以方便地集成到各种设计中。此外,ON Semiconductor 提供全面的技术支持和售后服务,包括详细的用户手册、在线技术支持以及定期的技术更新。

    6. 常见问题与解决方案


    1. 问:如何安装 ESD 保护二极管?
    答:根据标准的回流焊工艺进行安装,确保焊料温度不超过 260°C。

    2. 问:如何验证 ESD 保护二极管的性能?
    答:使用专业的 ESD 测试仪器,按照相关标准(如 IEC 61000-4-2)进行测试。

    7. 总结和推荐


    ESD3.3DT5G 系列 ESD 保护二极管凭借其卓越的保护性能、高可靠性和紧凑设计,在众多应用场景中表现优异。特别是在便携式设备、手机和其他需要高性能 ESD 保护的电子产品中表现出色。因此,强烈推荐将该产品纳入相关设计中,以确保设备的长期稳定运行。

UESD5.0DT5G参数

参数
极性 单向
工作电压 5V
箝位电压 -
击穿电压 6.2V
峰值脉冲电流 -
峰值脉冲功率 240mW
长*宽*高 1.2mm(长度)*500μm(高度)
通用封装 SOT-723
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
