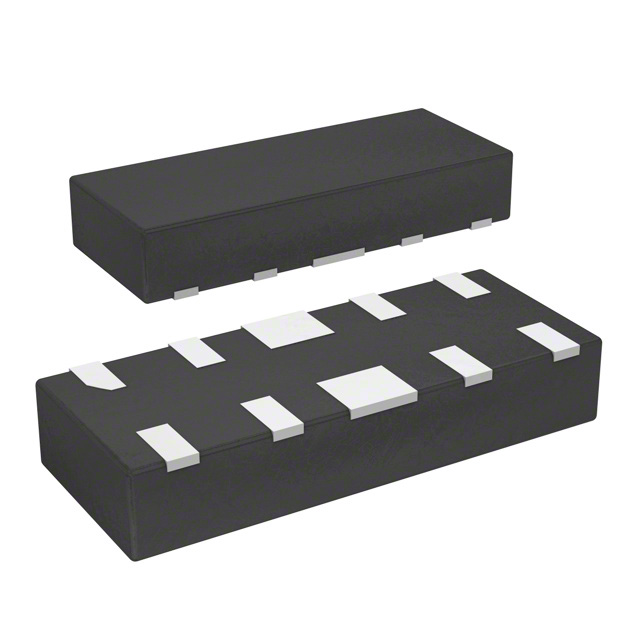

ESD8504GMUTAG

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 3V 单向 16A 7V 4V UFDFN-10 贴片安装
供应商型号: FL-ESD8504GMUTAG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ESD8504GMUTAG

ESD8504GMUTAG概述

    ESD8504G ESD Protection Diode:技术手册

    1. 产品简介


    ESD8504G 是一款由 ON Semiconductor 生产的用于保护高速数据线路免受静电放电(ESD)影响的产品。这款低电容阵列特别适合用于保护敏感的高速数据线,例如 USB 3.0/3.1 和 eSATA 等。由于其超低电容和低 ESD箝位电压特性,使其成为保护电压敏感型高数据速率设备的理想选择。

    2. 技术参数


    | 参数 | 规格 |

    | 工作峰值电压 (VRWM) | 3.0 V |
    | 最大反向漏电流 (IR) | 1.0 μA (在 VRWM = 3.0 V 下) |
    | 击穿电压 (VBR) | 4.0 V (IT = 1 mA, I/O 到 GND) |
    | 测试电流 (IT) | 1 mA |
    | 保持反向电压 (VHOLD) | 1.9 V (I/O 到 GND) |
    | 保持反向电流 (IHOLD) | 20 mA (I/O 到 GND) |
    | 动态电阻 (RDYN) | 0.3 Ω (I/O 到 GND) |
    | 最大峰值脉冲电流 (IPP) | ±8 A (接触式 ESD) |
    | 钳位电压 (VC) | ±4.75 V (IPP = ±8 A) |
    | 钳位电压 (VC) (TLP) | ±7.0 V (IPP = ±16 A) |
    | 接口数据率 | 5 Gb/s (USB 3.0), 10 Gb/s (USB 3.1) |
    | 节点电容 (CJ) | 0.39 pF (在 VR = 0 V, f = 1 MHz 时) |
    | 最大结电容 | 0.5 pF (I/O 到 GND) |

    3. 产品特点和优势


    ESD8504G 具有多项独特优势:
    - 超低电容:最大电容仅为 0.5 pF(I/O 到 GND),确保信号完整性不受干扰。
    - 低 ESD箝位电压:通过减少 ESD 放电期间的电压,保护高敏感度的电路。
    - 支持多种标准:符合 IEC 61000-4-2 (Level 4) 的 ESD 标准,确保广泛的适用性。
    - 环保特性:无铅、无卤素、符合 RoHS 标准,符合环保要求。

    4. 应用案例和使用建议


    ESD8504G 主要应用于:
    - USB 3.0/3.1
    - eSATA
    - DisplayPort
    使用建议:
    - 将 ESD 保护设备尽可能靠近 I/O 连接器放置,以减少 ESD 路径并提高保护性能。
    - 在 USB 3.0 应用中,将 ESD 保护设备置于交流耦合电容器和 I/O 连接器之间,以防止任何潜在的锁存条件。
    - 使用曲线走线,以避免不必要的反射。
    - 保持差分数据线正负端的迹线长度相等,以避免共模噪声产生和阻抗不匹配。
    - 将地线置于高速对之间,并尽量增加对之间的距离,以减少串扰。

    5. 兼容性和支持


    兼容性:
    - ESD8504G 可以与各种高数据速率接口配合使用,如 USB 3.0/3.1 和 eSATA。
    - 产品已通过多项标准测试,包括 IEC 61000-4-2 (Level 4),具有广泛的应用兼容性。
    支持和服务:
    - 用户可访问官方网站下载更多技术文档和支持资料。
    - ON Semiconductor 提供了详细的 PCB 布局指南和应用注释,确保用户可以充分利用产品的所有功能。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - Q: 如何确定 ESD8504G 是否适合我的应用?
    - A: 验证您的应用中的最大 ESD 电压和电流,确保其在 ESD8504G 的额定值范围内。
    - Q: 如何正确放置 ESD8504G?
    - A: 确保 ESD8504G 靠近 I/O 连接器放置,并遵循 PCB 布局指南,以实现最佳保护效果。
    - Q: 如何测量 ESD8504G 的钳位电压?
    - A: 使用 TLP (传输线脉冲) 设备进行测试,具体步骤可参考应用注释 AND9007/D。

    7. 总结和推荐


    总结:
    - ESD8504G 是一款高性能的 ESD 保护二极管,适用于多种高速数据接口。
    - 其独特的低电容和低箝位电压特性使其在保护高敏感度数据线方面表现卓越。
    - 详细的技术参数和广泛的应用案例,确保了该产品的市场竞争力。
    推荐:
    - 强烈推荐 ESD8504G 用于需要 ESD 保护的高速数据接口设计中,特别是 USB 3.0/3.1 和 eSATA 接口。

ESD8504GMUTAG参数

参数
峰值脉冲电流 16A
峰值脉冲功率 -
极性 单向
工作电压 3V
箝位电压 7V
击穿电压 4V
10-UFDFN
通用封装 UFDFN-10
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
