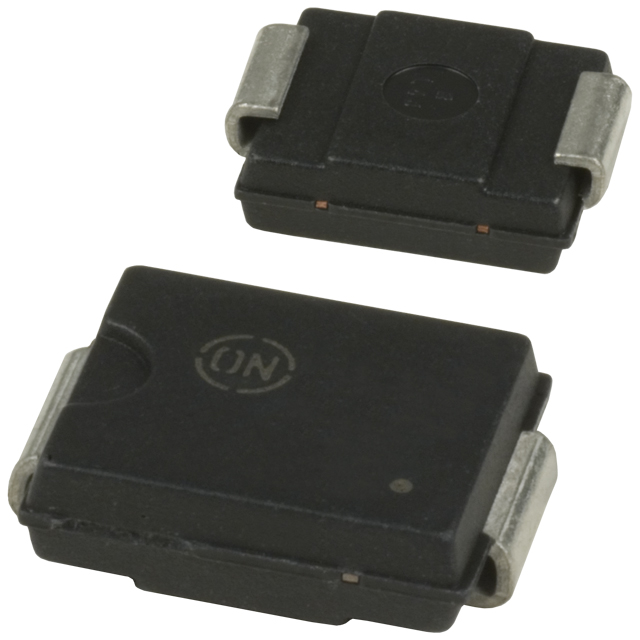

1SMC28AT3

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 1.5KW 33A 45.4V 31.1V DO-214-AB 贴片安装 6.86mm*5.84mm*2.13mm
供应商型号: CEI-1SMC28AT3
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR TVS二极管/ESD抑制器 1SMC28AT3

1SMC28AT3概述

    1SMC5.0AT3 系列 Zener 暂态电压抑制器

    产品简介


    1SMC5.0AT3 系列是由 ON Semiconductor 生产的一种 Zener 暂态电压抑制器(TVS)。该系列旨在保护敏感组件免受高电压、高能量瞬变的损害,适用于通信系统、汽车、数控装置、过程控制、医疗设备、办公机器、电源供应器及其它工业/消费类应用。1SMC5.0AT3 系列属于单向型,采用独特的 Surmetic 包装设计,具备出色的钳位能力、高浪涌能力、低阻抗和快速响应时间。

    技术参数


    - 工作峰值反向电压范围:5.0 V 至 78 V
    - 标准 Zener 击穿电压范围:6.7 V 至 91.25 V
    - 峰值功率:1500 W @ 1 ms
    - 静电放电额定值:Class 3 (>16 KV)
    - 最大钳位电压:取决于峰值脉冲电流
    - 最大泄漏电流:< 5 µA(高于 10 V)
    - 热阻:从结点到引脚 RΘJL 为 18.3°C/W;从结点到环境 RΘJA 为 165°C/W
    - 正向浪涌电流:200 A @ TA = 25°C
    - 最大温度系数:已指定
    - 响应时间:通常 < 1 ns
    - 最高工作温度和存储温度范围:-65°C 至 +150°C
    - 包装形式:无铅

    产品特点和优势


    1. 高性能: 具备出色的钳位能力和高浪涌能力,适用于高压瞬态条件下的保护。
    2. 可靠性: 采用 Surmetic 包装设计,成本效益高且高度可靠。
    3. 快速响应: 响应时间 < 1 ns,适合高速信号线路保护。
    4. 易于安装: Pb-Free 包装,环保且便于焊接。
    5. 全面认证: 通过 UL 497B 认证,确保产品安全性。

    应用案例和使用建议


    1. 通信系统: 在高频信号线路上提供可靠的瞬态保护。
    2. 汽车电子: 用于保护车内电子设备免受静电干扰和瞬态电压的影响。
    3. 医疗设备: 保护敏感电路免受瞬态电压破坏,提高设备的可靠性和安全性。
    使用建议:
    - 在实际应用中,需根据具体需求选择合适的 VRWM 值,确保其大于或等于 DC 或连续峰值工作电压。
    - 电路布局时应尽量缩短连线长度,减少外部电感效应,以降低电压过冲现象。
    - 确保输入阻抗足够高,防止对保护装置造成过度应力。

    兼容性和支持


    1. 兼容性: 可与大多数标准 PCB 板材料和焊接工艺兼容。
    2. 支持: 提供详细的安装指南和技术文档支持,确保产品能够正确安装并发挥最大效能。

    常见问题与解决方案


    1. 电压过冲: 通过合理布局减少连线长度来减小外部电感效应。
    2. 泄露电流: 检查环境湿度是否过高,必要时增加防潮措施。
    3. 响应时间慢: 确认产品型号是否符合快速响应要求,适当调整电路参数以优化性能。

    总结和推荐


    1SMC5.0AT3 系列 Zener 暂态电压抑制器具有高可靠性、快速响应和出色的浪涌防护能力,非常适合各种工业和消费类应用。尽管初期投资较高,但其长期稳定性和高效保护能力使其成为值得推荐的产品。对于需要严苛电压保护的应用场合,强烈推荐使用此系列产品。

1SMC28AT3参数

参数
峰值脉冲电流 33A
峰值脉冲功率 1.5KW
极性 -
工作电压 -
箝位电压 45.4V
击穿电压 31.1V
长*宽*高 6.86mm*5.84mm*2.13mm
通用封装 DO-214-AB
安装方式 贴片安装
包装方式 卷带包装
