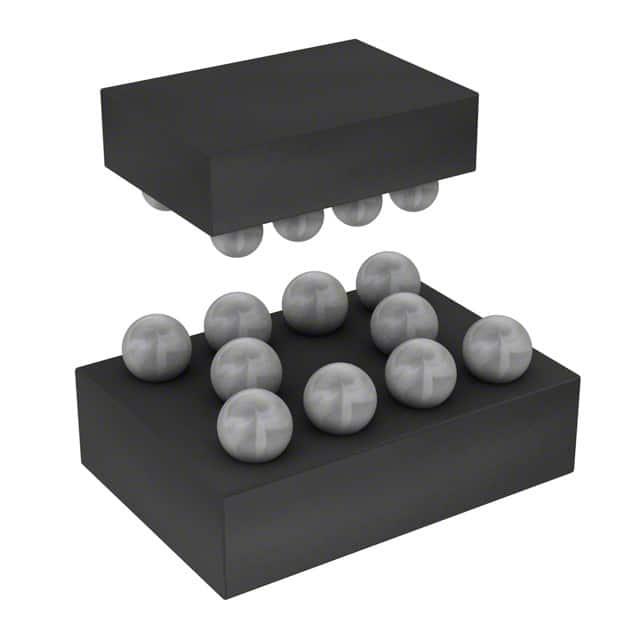

ESD7484NCTAG

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 3V 双向 70W 6V UFBGA-10,WLCSP 贴片安装 1.6mm(长度)*410μm(高度)
供应商型号: ESD7484NCTAG-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ESD7484NCTAG

ESD7484NCTAG概述

    # ESD7484:高可靠性ESD保护二极管

    产品简介


    ESD7484是一款专为HDMI连接端口设计的高性能ESD(静电放电)保护二极管。该芯片具备卓越的性能和保护能力,广泛应用于移动电话和通信系统中。ESD7484不仅能有效保护HDMI接口的数据传输速率高达3.2 Gbps,还能对IEEE 1394a/b/c、USB 2.0、以太网链接和视频线路提供高水平的保护。

    技术参数


    - 型号:ESD7484
    - 封装:WLCSP10,尺寸为1.6mm x 1.1mm x 0.615mm
    - 工作温度范围:-55°C 至 +150°C
    - 存储温度范围:-55°C 至 +150°C
    - 峰值脉冲功率耗散:70W(8/20μs)
    - 最大结温:125°C
    - 钳位电压(±15 kV接触放电):±15 kV
    - 反向击穿电压(Ir=1mA):6V至9V
    - 泄漏电流(@Vrm = 3V):3nA至100nA
    - 特性阻抗:1.6pF至1.75pF

    产品特点和优势


    - 宽频带性能:超高的截止频率(5.3GHz),确保信号完整性。
    - 流线布局:低外形设计,小型化封装,非常适合空间受限的应用场合。
    - 环保特性:无铅、无卤素且符合RoHS II标准,适用于环保要求严格的应用环境。

    应用案例和使用建议


    应用案例
    - HDMI端口保护:ESD7484能够支持HDMI接口的高速数据传输(最高可达3.2 Gbps),并能承受高达±15kV的静电放电。
    - 通用保护应用:它还可以用于保护各种高速数据线和视频线,如IEEE 1394a/b/c、USB 2.0、以太网等。
    使用建议
    - 电路设计:在使用时,需确保电路中的电压不超过设备的最大额定值,避免因过压导致的损坏。
    - 布线优化:优化电路板布局和走线,减少寄生电容和电感,提高信号完整性和可靠性。
    - 定期检测:定期进行电气特性测试和ESD保护能力验证,确保设备处于良好状态。

    兼容性和支持


    - 兼容性:ESD7484与各种主流电子设备兼容,适用于各类移动通讯设备。
    - 技术支持:ON Semiconductor提供全面的技术支持,包括详细的使用手册、应用指南和技术咨询,确保客户能够高效利用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在高压环境下无法正常工作 | 确保安装过程中遵守所有静电防护措施,避免电压过载。 |
    | 高速数据传输出现错误 | 检查电路板布局和布线,确保信号完整性不受干扰。 |
    | 泄漏电流超出规定范围 | 检查安装和焊接工艺,必要时重新检查或更换二极管。 |

    总结和推荐


    ESD7484凭借其卓越的性能、可靠性和环保特性,成为了HDMI和其他高速数据传输接口的理想选择。对于需要高可靠性ESD保护的应用场合,强烈推荐使用ESD7484。无论是在通信设备还是其他高速数据传输系统中,ESD7484都能提供稳定高效的保护,帮助延长设备使用寿命并提升用户体验。

ESD7484NCTAG参数

参数
箝位电压 -
击穿电压 6V
峰值脉冲电流 -
峰值脉冲功率 70W
极性 双向
工作电压 3V
长*宽*高 1.6mm(长度)*410μm(高度)
通用封装 UFBGA-10,WLCSP
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

ESD7484NCTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

ESD7484NCTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ON SEMICONDUCTOR ESD7484NCTAG ESD7484NCTAG数据手册

ESD7484NCTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
