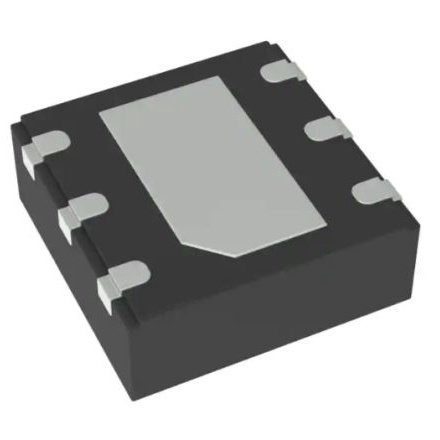

NIV1161MTWTAG

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: onsemiTVS二极管, 最大钳位电压 55V, 贴片安装, WDFNW6封装, 最小击穿电压 23V
供应商型号: 3588864
供应商: 海外现货
标准整包数: 1

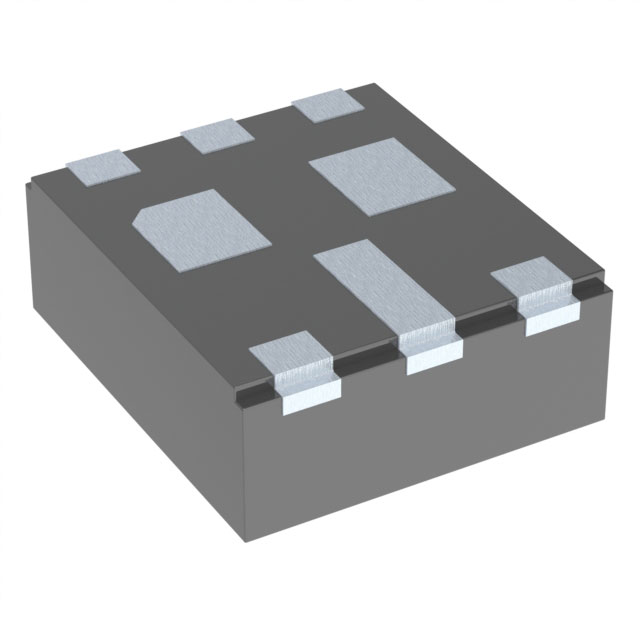

ON SEMICONDUCTOR TVS二极管/ESD抑制器 NIV1161MTWTAG

NIV1161MTWTAG概述

    电子元器件产品技术手册:NIx1161系列

    1. 产品简介


    NIx1161系列是一款专为保护高速数据线而设计的电子元器件。它能够应对静电放电(ESD)事件及汽车电池短路情况。此系列广泛应用于多个高敏感度的数据传输系统,包括汽车、USB 2.0和LVDS(低电压差分信号)接口。其设计旨在降低信号线路的电容负载,并提供快速响应以限制瞬态电压的上升,从而确保通信链路的稳定性与可靠性。

    2. 技术参数


    - 基本参数
    - 工作温度范围:-55°C至+150°C
    - 储存温度范围:-55°C至+150°C
    - 最大栅极-源极电压:±10 V
    - 漏电流:VRWM = 5 V时,<1.0 µA
    - 静态电流:VDS = 30 V时,IDSS < 1.0 µA
    - 电学特性
    - 反向击穿电压:VBR ≥ 16.5 V
    - 钳位电压(接触式ESD):IPP = 1 A时,VC ≤ 26 V
    - 寄生电容:CJ ≤ 0.65 pF (Pin 4 to GND)
    - 栅极阈值电压:VGS(TH) 0.1 V至1.5 V
    - 栅极-源极漏电流:IGSS ≤ ±1.0 µA
    - 热学参数
    - 最大结温:TJ(max) = +150°C
    - 结温系数:VBR(DSS)/TJ ≤ 27 mV/°C
    - 电阻
    - 导通电阻:RDS(on) 1.4 Ω 至 7.0 Ω (VGS = 4.5 V, ID = 125 mA)
    - 开关特性
    - 开启延迟时间:td(ON) ≤ 9 ns
    - 关断延迟时间:td(OFF) ≤ 96 ns

    3. 产品特点和优势


    - 低电容: NIx1161系列的电容仅为0.65 pF,可以显著减少信号衰减,保持数据完整性。
    - 高抗ESD能力: 支持高达IEC 61000-4-2标准中的第4级接触ESD标准。
    - 短路保护: 内置MOSFET,可有效防止电池短路。
    - 自动化光学检测支持: 具备湿气检测能力,提升自动化生产效率。
    - 环保合规: 符合RoHS标准,无铅无卤素。

    4. 应用案例和使用建议


    - 应用案例: NIx1161适用于各种高速信号对,如USB 2.0和LVDS接口。例如,在汽车应用中,它被用来保护车载多媒体系统中的数据传输免受损坏。

    - 使用建议:
    - 将保护器件尽可能靠近输入输出连接器放置,以缩短ESD路径并提高保护效果。
    - 使用弯曲走线技术来减少不必要的反射。
    - 确保正负线之间的迹线长度匹配,避免共模噪声的产生。
    - 跨越高速数据对间的接地线以降低串扰影响。

    5. 兼容性和支持


    - 兼容性: NIx1161系列与现有标准如USB 2.0、LVDS协议兼容,可在多种不同的高速数据线路上直接使用。
    - 支持服务: ON Semiconductor提供全面的技术支持和维修服务,确保用户获得最佳体验。

    6. 常见问题与解决方案


    - 问题1: 在安装过程中出现ESD损伤怎么办?
    - 解决方法: 采用防静电措施,如佩戴防静电手环,确保设备处于良好的ESD防护环境中。
    - 问题2: 如何处理数据通道短路的问题?
    - 解决方法: 确认电源管理模块正常工作,检查外部电路是否存在短路现象。

    7. 总结和推荐


    综合评价: NIx1161系列具有出色的抗ESD性能、低电容和高效的短路保护功能,是保护高速数据线的理想选择。无论是对于汽车、工业还是消费电子行业,它都表现出强大的竞争力。
    推荐意见: 基于上述分析,我们强烈推荐使用NIx1161系列,特别是针对那些需要高速数据传输且对EMC要求较高的应用场合。

NIV1161MTWTAG参数

参数
工作电压 16V
箝位电压 55V
击穿电压 23V
峰值脉冲电流 -
峰值脉冲功率 -
极性 单向
6-WDFN Exposed Pad
通用封装 WDFN-6(EP)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NIV1161MTWTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NIV1161MTWTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ON SEMICONDUCTOR NIV1161MTWTAG NIV1161MTWTAG数据手册

NIV1161MTWTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.5189
10+ ¥ 4.181
100+ ¥ 3.7462
500+ ¥ 3.6793
1000+ ¥ 3.6793
库存: 2817
起订量: 12 增量: 0
交货地:
最小起订量为:10
合计: ¥ 41.81
