NUP4201MR6T1

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 5V 单向 500W 1A 16.6V 6V SOT-23-6,TSOT-23-6 贴片安装 3mm(长度)*1mm(高度)
供应商型号: CEI-NUP4201MR6T1
供应商: 海外现货
标准整包数: 1

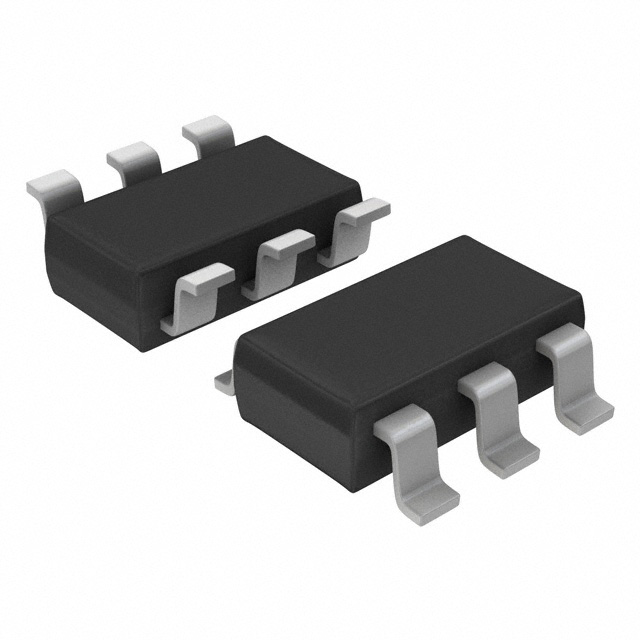

ON SEMICONDUCTOR TVS二极管/ESD抑制器 NUP4201MR6T1

NUP4201MR6T1概述

    NUP4201MR6 Transient Voltage Suppressor: A Comprehensive Guide

    1. 产品简介


    NUP4201MR6是一款瞬态电压抑制器(Transient Voltage Suppressor, TVS),设计用于保护高速数据线路免受静电放电(Electrostatic Discharge, ESD)、快速瞬变脉冲(Electrical Fast Transient, EFT)和雷击的影响。 该产品特别适用于通信系统、计算机及其外围设备,确保这些敏感电子设备在遭遇瞬态过电压时的安全。

    2. 技术参数


    - 工作电压: 最高工作峰值反向电压(VRWM)为5.0 V。
    - 击穿电压: 在1 mA电流测试条件下的击穿电压(VBR)为6.0 V。
    - 反向漏电流: 反向电压为5 V时的最大漏电流(IR)为5.0 μA。
    - 钳位电压: 额定脉冲电流为5 A时的钳位电压(VC)为12.5 V;额定脉冲电流为8 A时的钳位电压(VC)为20 V。
    - 最大峰值脉冲电流: 脉冲宽度为8 x 20 μs时的最大峰值脉冲电流(IPP)为25 A。
    - 浪涌功率耗散: 最大脉冲功率耗散(Ppk)为500 W。
    - 电容: 正向电压为0 V,频率为1 MHz时,两组引脚间的结电容(C)分别为3.0 pF至5.0 pF。

    3. 产品特点和优势


    NUP4201MR6的主要优势在于其低钳位电压和低电容特性。 该产品符合IEC 61000−4−2 Level 4 ESD保护标准,并具有铅(Pb)自由封装选项。此外,它还具备以下特点:
    - 低漏电流:减少静态功耗。
    - 小外形尺寸:TSOP−6封装与SC−74、SC−59 6引脚和SOT−23 6引脚兼容,便于安装和布局。
    - 阻燃性:UL阻燃等级达到94 V−0,提高设备的安全性。

    4. 应用案例和使用建议


    NUP4201MR6适用于多种应用场景:
    - 高速通信线路保护:如USB 1.1和2.0的数据线和电源线保护。
    - 视频接口保护:如数字视频接口(DVI)。
    - 显示器保护:如液晶显示器(LCD)和薄膜晶体管显示器(TFT)。
    使用建议:
    - 优化PCB布局:为了最小化PCB的接地电感,引脚必须直接连接到地面。
    - 减少走线长度:尽可能缩短走线长度以减少寄生电感。
    - 配置选择:提供三种配置选项,根据不同的需求选择适当的参考电压和保护方式。

    5. 兼容性和支持


    NUP4201MR6与多种通信协议和设备兼容,支持USB 1.1、2.0和DVI接口。 设计者可以根据具体应用选择合适的配置。同时,制造商提供了详细的用户指南和支持服务,确保用户能够顺利集成和使用该产品。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |
    | : | : |
    | 反向漏电流过大 | 检查输入电压是否超过规定范围。如果需要,更换更高耐压的组件。|
    | 钳位电压过高 | 确认是否遵循正确的接线和配置方式。如果必要,增加外部旁路电容。|
    | 高速数据传输错误 | 优化PCB布局,减少寄生电感。|

    7. 总结和推荐


    NUP4201MR6是一款高性能的瞬态电压抑制器,尤其适合对信号完整性要求较高的应用场合。 其独特的低钳位电压和低电容特性使其成为保护高速数据线路的理想选择。通过合理的布局和配置,可以最大限度地发挥其性能。我们强烈推荐将NUP4201MR6应用于各种需要高可靠性瞬态电压保护的应用中。

NUP4201MR6T1参数

参数
箝位电压 16.6V
击穿电压 6V
峰值脉冲电流 1A
峰值脉冲功率 500W
极性 单向
工作电压 5V
长*宽*高 3mm(长度)*1mm(高度)
通用封装 SOT-23-6,TSOT-23-6
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

NUP4201MR6T1厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NUP4201MR6T1数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ON SEMICONDUCTOR NUP4201MR6T1 NUP4201MR6T1数据手册

NUP4201MR6T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
