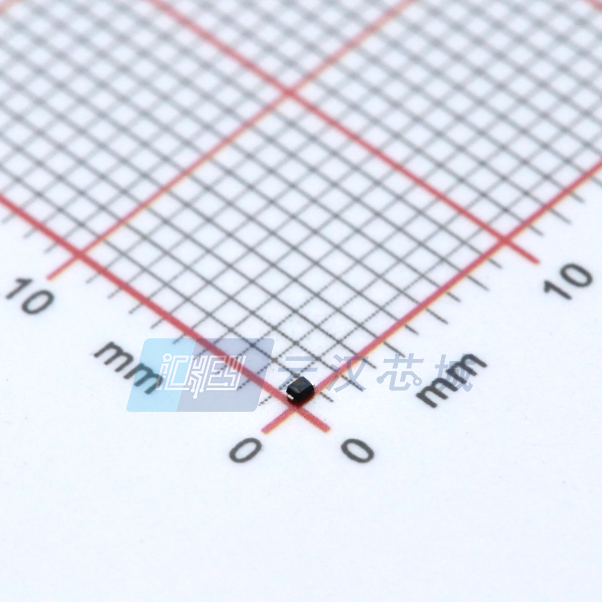

ESD9R3.3ST5G

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 单向TVS二极管, 最大钳位电压 7.8V, 贴片安装, SOD-923封装, 最小击穿电压 4.8V
供应商型号: 31M-ESD9R3.3ST5G
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ESD9R3.3ST5G

ESD9R3.3ST5G概述

    ESD9R3.3S超低电容ESD保护二极管

    1. 产品简介


    ESD9R3.3S是一款专为超低电流应用(如人体传感器)设计的ESD(静电放电)保护二极管。这类设备在关闭状态下,在0°C到50°C的温度范围内泄漏电流低于1纳安。在遭遇ESD事件时,该设备能够将ESD电压钳制在一个安全水平,以保护集成电路不受损害。此外,它具有低电容和小体积的特点,特别适用于高速数据线和空间受限的设计。

    2. 技术参数


    - 电学特性:
    - 最大反向峰值脉冲电流(IPP):1 A
    - 钳位电压(VC):@IPP=1 A,最大值0.9 V
    - 工作峰值反向电压(VRWM):3.3 V
    - 最大反向漏电流(IR):@VRWM,最大值1 nA
    - 击穿电压(VBR):@IT,典型值4.8 V
    - 测试电流(IT):1 mA
    - 正向电流(IF):10 mA
    - 正向电压(VF):@IF=10 mA,最大值0.9 V
    - 峰值功率耗散(Ppk):7.8 W
    - 最大电容(C):@VR=0 V且f=1.0 MHz,最大值0.5 pF
    - 机械特性:
    - 封装尺寸:0.039英寸 x 0.024英寸 (1.00 mm x 0.60 mm)
    - 身体高度:0.016英寸 (0.4 mm)
    - 最大再流焊温度:260°C
    - 存储温度范围:-55°C 到 +150°C
    - 结温范围:-55°C 到 +125°C
    - 引脚焊接温度:最高260°C(10秒)
    - 标准认证:
    - IEC61000−4−2 等级4 ESD保护
    - AEC-Q101认证
    - 铅和卤素无害化处理

    3. 产品特点和优势


    - 超低泄漏电流: < 1 nA,适合高灵敏度电路。
    - 超低电容: 0.5 pF,适用于高频信号传输。
    - 小体积封装: 便于空间受限的应用。
    - 快速响应时间: < 1.0 ns,确保迅速反应以保护敏感元件。
    - 汽车和其他特殊要求应用: SZ前缀表示适用于特定的汽车和高可靠性需求的应用。

    4. 应用案例和使用建议


    - 应用案例: 主要用于人体传感器、智能手机和笔记本电脑等设备的ESD保护。
    - 使用建议: 在使用该二极管时,建议关注其环境温度限制(-55°C至+125°C),并注意不要超过规定的最大额定值。对于极端应用,可参考应用笔记AND8308/D获取更多详细信息。

    5. 兼容性和支持


    - 兼容性: 该二极管适用于多种应用场合,尤其是需要高可靠性和低ESD风险的场景。厂商提供技术支持和售后服务,确保客户能够在使用过程中获得帮助。
    - 支持和维护: 供应商提供全面的技术文档和应用指南,包括详细的电学参数说明和应用示例。对于特定问题,可以通过访问官方网站上的技术支持中心获取帮助。

    6. 常见问题与解决方案


    - 问题1: 如何确保二极管在高温下的正常工作?
    - 解决方案: 确认工作环境温度不超过器件的最大允许温度范围(-55°C至+125°C)。如有必要,采取散热措施以保证温度稳定。

    - 问题2: 如何正确安装二极管以避免损坏?
    - 解决方案: 按照厂商提供的装配指南进行操作,确保引脚位置正确且焊接温度不超过260°C。

    7. 总结和推荐


    ESD9R3.3S以其出色的超低电容和快速响应时间成为高可靠性应用的理想选择。它在人体传感器和其他需要ESD保护的超低电流应用中的表现尤为出色。鉴于其优越的性能和广泛应用场景,强烈推荐使用此款二极管,特别是对于对ESD防护有较高要求的应用。

ESD9R3.3ST5G参数

参数
箝位电压 7.8V
击穿电压 4.8V
峰值脉冲电流 1A
峰值脉冲功率 150mW
极性 单向
工作电压 3.3V
长*宽*高 800μm(长度)*370μm(高度)
通用封装 SOD-923
安装方式 贴片安装
应用等级 通用级
零件状态 最后售卖
包装方式 散装,卷带包装
