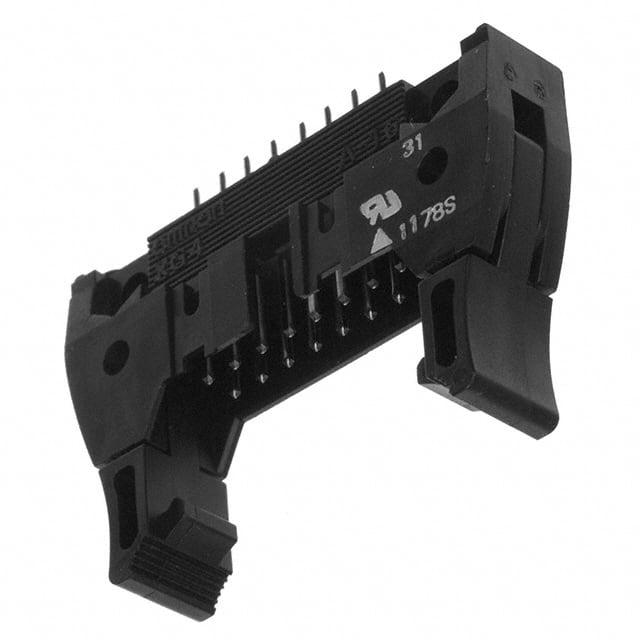

XG4A1631

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 连接器, XG4A系列, 公插, 16路, 2行, 22.86mm节距, 通孔
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 矩形连接器 - 外壳 XG4A1631

XG4A1631概述


    产品简介


    Flat Cable Connectors XG4 系列是电路板连接器中的主流产品,符合 MIL 标准且具有改进的设计。这些连接器适用于广泛的电路板设计,包括高密度安装。它们不仅提供多种组合方式以适应不同的需求,还具备卓越的可靠性和耐用性。该系列包含多款型号,如带有防拔出盖的扁平电缆连接器(XG4C)、可重新接线的绝缘刺穿插头(XG4E)等。每款连接器都严格按照 MIL-83503 标准制造,并符合 UL 标准,确保了其在各类应用中的可靠性和安全性。

    技术参数


    以下是 XG4 系列连接器的关键技术参数:
    | 参数 | 值 |

    | 额定电流 | 1 A |
    | 额定电压 | 250 VAC (XG4M), 300 VAC (XG4M-U) |
    | 接触电阻 | ≤20 mΩ (20 mV, 100 mA) |
    | 绝缘电阻 | ≥1,000 MΩ (500 VDC) |
    | 耐压强度 | 500 VAC/1 分钟 (漏电流:≤1 mA) |
    | 插入力 | ≤1.96 N/接触点 |
    | 拔出力 | ≥0.39 N |
    | 插拔寿命 | 50 次 |
    | 工作温度范围 | -55°C 至 105°C |

    产品特点和优势


    1. 可靠性提升:新生产系统提高了连接器的整体可靠性。
    2. 节省空间:盒型插头(XG4C)能够节省空间。
    3. 可重接线:绝缘刺穿插头(XG4E)可用于重新接线。
    4. 多种组合:可以与不同类型的连接器(如 XG-5 IDC 连接器、XG8 原装插头等)结合使用。
    5. 锁扣功能:原装插头(XG8)和盒型插头(XG4C)可通过锁杆锁定。
    6. 标准合规:符合 MIL 和 UL 标准。

    应用案例和使用建议


    XG4 系列连接器广泛应用于各种电子产品中,例如通信设备、工业控制设备、医疗仪器和汽车电子等。以下是一些具体的应用场景及建议:
    1. 高密度安装:由于其紧凑的设计,XG4 系列特别适合高密度安装。建议使用前进行详细的电气和机械设计,以确保最佳效果。
    2. 防水应用:在需要防水的应用中,建议使用带防拔出盖的型号以提高防水性能。
    3. 自动化生产线:在自动化生产线上使用时,建议选择带有长锁杠杆的型号,以便于在焊接后进行安装。

    兼容性和支持


    XG4 系列连接器与 XG5 系列连接器兼容,可以灵活搭配使用。制造商提供详细的文档和技术支持,包括安装指导、维护说明等,以确保客户能够正确使用和维护这些连接器。

    常见问题与解决方案


    1. 无法插入连接器:
    - 解决方法:检查插头和插座的接触面是否清洁且没有异物,重新对齐后再尝试插入。
    2. 接触不良:
    - 解决方法:更换新的连接器组件,确保插头和插座的配合精度。
    3. 锁扣功能失效:
    - 解决方法:检查锁杆是否正确安装并操作到位,必要时更换锁杆。

    总结和推荐


    综上所述,Flat Cable Connectors XG4 系列在技术参数、可靠性、多样化组合等方面表现出色。它们广泛适用于各种高密度安装场合,并能提供良好的机械和电气性能。如果你正在寻找一款可靠的扁平电缆连接器,XG4 系列将是你的理想选择。强烈推荐在设计和生产过程中使用这些连接器,以确保高效和稳定的工作表现。

XG4A1631参数

参数
针脚数 16pin
类型 Header,Latch Lock/Eject Hooks,Long
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
长*宽*高 39.6mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘
