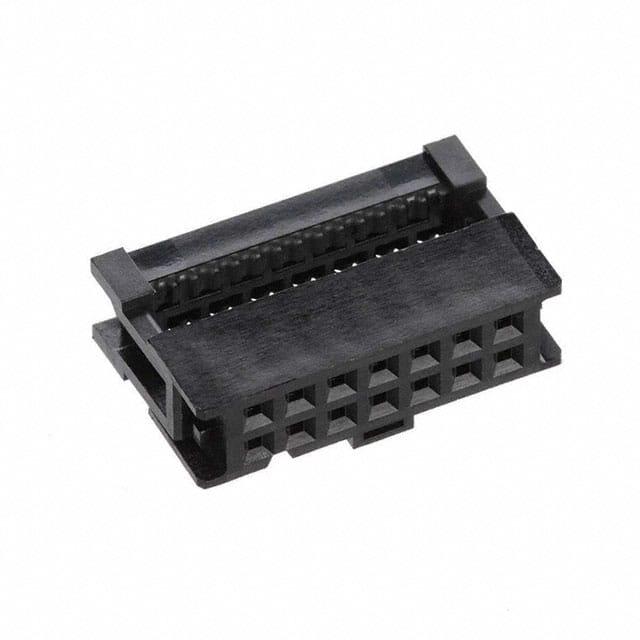

XG4M-1430

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Receptacle 2 14pin Female Socket 黑色 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST64467398
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 外壳 XG4M-1430

XG4M-1430概述

    # Flat Cable Connectors XG4 技术手册解析

    1. 产品简介


    Flat Cable Connectors XG4 是一种符合 MIL 标准的电路板连接器,专为高可靠性设计改进而开发。这类连接器广泛应用于航空、军工、通信等领域,同时在消费电子及工业控制也有重要用途。它们提供多种型号以满足不同的连接需求,例如用于扁平电缆连接的 MIL 插座和插头,以及用于板对板连接的特殊结构。
    主要特点
    - 符合 MIL-C-83503 和 UL 标准。
    - 支持多种组合配置,如 XG-5 IDC 连接器、XG8 原始插头等。
    - 箱型插头(XG4C)空间利用率高,IDC 插头(XG4E)适用于信号中继。
    应用领域
    这些连接器适用于需要高度可靠性和空间效率的场合,如航空航天、军工、通信设备、医疗仪器、自动化控制装置等。

    2. 技术参数


    以下是 Flat Cable Connectors XG4 的关键技术参数:
    | 参数 | 值 |

    | 额定电流 | 1A 或 3A(取决于插座类型) |
    | 额定电压 | 250VAC 或 300VAC |
    | 接触电阻 | ≤20 mΩ |
    | 绝缘电阻 | ≥1,000 MΩ |
    | 耐压能力 | 500VAC/1分钟 |
    | 插拔力 | 插入力 ≤1.96 N,拔出力 ≥0.39 N |
    | 工作温度范围 | -55℃ 至 +105℃ |
    材料与镀层
    - 外壳:玻璃纤维增强 PBT 树脂,黑色。
    - 触点:镀镍基底,金镀层厚度为 0.15 μm。
    - 终端:锡镀层,厚度为 2.0 μm。
    支持线缆
    - 包括 AWG28 导线的 1.27 毫米间距扁平电缆。
    - 支持 UL2651、UL20012 和 UL20028 等标准。

    3. 产品特点和优势


    特色功能
    1. 多功能组合:支持通过 XG-5 IDC 连接器、XG8 原始插头等进行多样化的组合设计。
    2. 改进设计:采用新生产工艺,提升可靠性。
    3. 锁止机制:Original 插头(XG8)和 Box 类型插头(XG4C)可使用锁紧杠杆锁定。
    4. 适用性广:符合 MIL 和 UL 标准,满足不同行业需求。
    市场竞争力
    - 出色的耐久性与稳定性使其成为高性能电子系统的理想选择。
    - 空间节省型设计(Box 类型插头),便于安装和维护。

    4. 应用案例和使用建议


    典型应用场景
    1. 航空与军工:作为关键设备的内部信号传输部件。
    2. 通信设备:高速数据传输线路中。
    3. 自动化控制:用于机器人或工业控制系统中的模块化接口。
    使用建议
    - 在使用前,确保电缆张力已调整至最佳状态,避免因电缆过紧导致连接失效。
    - 插拔时请勿用力过大,遵循操作指南,以免损坏连接器。

    5. 兼容性和支持


    兼容性
    - XG4 插座与 XG5 插头可以自由搭配,实现多样化的配置。
    - 支持与其他符合 MIL 标准的连接器集成。
    厂商支持
    - 提供详细的安装说明和技术文档。
    - 定期提供软件更新和硬件维修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 检查是否有异物阻碍,必要时清洁后重试。 |
    | 接触不良 | 确保插头完全插入且锁定到位。 |
    | 温度过高 | 改善散热条件或降低工作负载。 |

    7. 总结和推荐


    综合评估
    Flat Cable Connectors XG4 在设计、功能和可靠性上表现出色,适用于高要求的应用场景。其兼容性好、安装简便的特点使其在市场上具有很强的竞争优势。
    推荐使用
    强烈推荐给需要高性能连接解决方案的专业用户,特别是在航空、军工和通信等行业中,该系列产品无疑是一个值得信赖的选择。

XG4M-1430参数

参数
排数 2
触头端接 -
针脚数 14pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

XG4M-1430厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4M-1430数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 外壳 OMRON/欧姆龙 XG4M-1430 XG4M-1430数据手册
