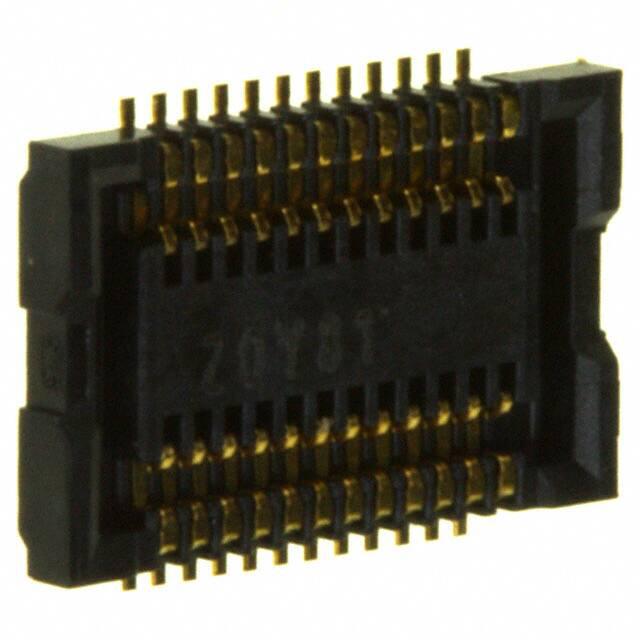

XB4B-2435-D

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Outer Shroud Contacts,Socket 2 24pin 贴片安装 7.2mm(长度)*840μm(高度)
供应商型号: OR791TR-ND
供应商: Digi-Key
标准整包数: 3000
OMRON/欧姆龙 矩形连接器 - 外壳 XB4B-2435-D

XB4B-2435-D概述

    0.4-mm Pitch Board to FPC Connector XB4A/XB4B 技术手册

    1. 产品简介


    产品类型:
    0.4毫米间距板对柔性印刷电路(FPC)连接器XB4A/XB4B系列。
    主要功能:
    - 极低外形设计,堆叠高度仅为0.9mm,确保高接触可靠性。
    - 提供牢固的手动“咔嗒”声和高拔出力。
    - 抗扭曲设计允许在所有方向上拔出。
    - 双触点设计确保高度可靠的接触。
    - 符合无卤素和RoHS标准。
    应用领域:
    广泛应用于消费电子、工业控制、通讯设备等领域,适用于需要紧凑且可靠连接的场合。

    2. 技术参数


    - 型号和数量:
    - 插头(插针数):24/40/50/60/80
    - 座子(插针数):24/40/50/60/80
    - 每盘数量:3,000个(需为每盘数量的倍数)
    - 额定电流: 0.3A AC/DC
    - 额定电压: 50V AC/DC
    - 接触电阻: 最大60mΩ(20mV DC最大值,100mA最大值)
    - 绝缘电阻: 最小100MΩ(250VDC)
    - 耐压能力: 250VAC,持续1分钟(泄漏电流最大1mA)
    - 总插入力: 插针数×1.7N最大
    - 总拔出力: 插针数×0.1N最小
    - 插入次数: 50次
    - 工作温度范围: -30°C至85°C(低温时无冰冻)
    - 材料和镀层:
    - 插座和插头:LCP树脂(UL94-0/黑色)
    - 触点:弹簧铜合金/镍基底(2μm),金镀层(0.15μm)

    3. 产品特点和优势


    - 极低外形设计: 堆叠高度仅为0.9mm,适合空间受限的应用场合。
    - 抗扭曲设计: 允许在所有方向上拔出,方便安装和拆卸。
    - 双触点设计: 确保高度可靠的接触,提高使用寿命。
    - 符合环保标准: 无卤素和RoHS标准,绿色环保。

    4. 应用案例和使用建议


    应用案例:
    此连接器适用于需要高密度、紧凑连接的设计场景,例如手机、平板电脑、智能穿戴设备等。
    使用建议:
    1. 在堆叠操作前,确认插头和插座之间没有极端位移和倾斜。
    2. 确保完全堆叠以保证接触可靠性。
    3. 避免插入或拔出时施加极端负荷。
    4. 拔出时垂直拔出,避免对终端和外壳造成损坏。

    5. 兼容性和支持


    该产品与特定型号的柔性印刷电路(FPC)兼容,具体兼容性信息请参考制造商文档。
    厂商提供标准的技术支持和维护服务,确保客户在使用过程中获得及时的帮助和支持。

    6. 常见问题与解决方案


    常见问题1:
    如何避免插入或拔出时对连接器造成的损坏?
    解决方案:
    - 插入或拔出时避免施加极端负荷。
    - 垂直拔出插头,确保稳固操作。
    常见问题2:
    如何防止连接器在使用过程中发生接触损失?
    解决方案:
    - 设计FPC时确保不直接施加极端拉力到连接器上。
    - 在有连续震动或移动的地方安装固定措施,防止FPC与连接器分离。

    7. 总结和推荐


    综合评估:
    0.4-mm Pitch Board to FPC Connector XB4A/XB4B具有体积小巧、接触可靠、易于安装和拆卸的特点,特别适用于空间受限且要求高可靠性的应用场景。其优良的设计和制造工艺使得其在市场上具备很强的竞争力。
    推荐:
    鉴于其出色的性能和广泛应用领域,强烈推荐在需要紧凑且可靠的连接解决方案的项目中使用该连接器。

XB4B-2435-D参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 24pin
类型 Outer Shroud Contacts,Socket
长*宽*高 7.2mm(长度)*840μm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

XB4B-2435-D厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XB4B-2435-D数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 外壳 OMRON/欧姆龙 XB4B-2435-D XB4B-2435-D数据手册
