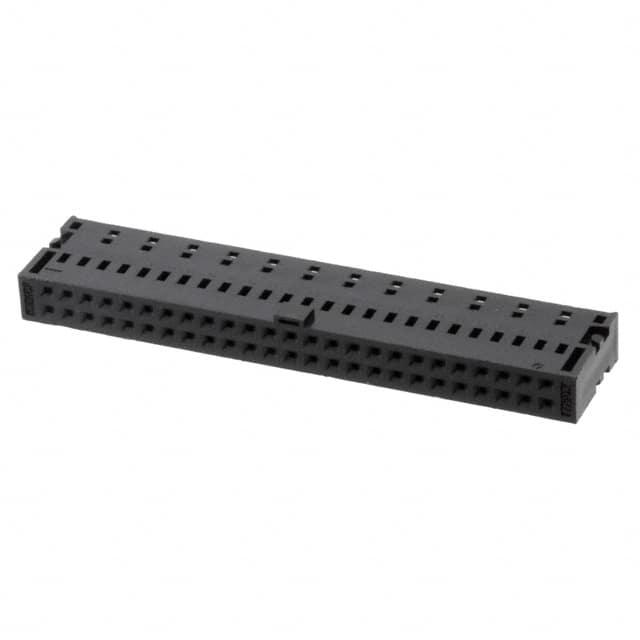

XG5N-501

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Receptacle 2 50pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 68.06mm(长度)*6.1mm(高度)
供应商型号: XG5N-501
供应商: 国内现货
标准整包数: 500
OMRON/欧姆龙 矩形连接器 - 外壳 XG5N-501

XG5N-501概述


    产品简介


    XG5N/XG5N-U 系列的压接式MIL连接器插座适用于单股线,为MIL连接器系列提供了新的选择。这些连接器以其独特的锁设计而闻名,可以实现单手插入并确保稳固锁定。相比之前的XG4A系列,XG5N-U系列能够节省高达24%的空间。它们广泛应用于各种电子设备中,尤其是需要高效可靠连接的应用场景。

    技术参数


    - 额定电流:
    - AWG22导线时:3 A/触点
    - AWG24导线时:2 A/触点
    - AWG26或AWG28导线时:1 A/触点
    - 额定电压:250 VAC
    - 接触电阻:最大20 mΩ(在20 mV,100 mA最大)
    - 绝缘电阻:最小1,000 MΩ(在500 V DC)
    - 耐压:500 VAC持续60秒(泄漏电流:最大1 mA)
    - 总插入力:最大每个触点1.96 N
    - 单个拔出力:最小0.29 N
    - 插拔寿命:50次
    - 工作温度范围:-55°C至105°C(低温无冰点)

    产品特点和优势


    XG5N/XG5N-U系列具有以下独特功能和优势:
    - 独特的锁设计:单手插入,确保稳固锁定,提高操作便捷性和可靠性。
    - 节省空间:相比XG4A系列,可节省高达24%的空间,适用于空间受限的应用。
    - 高可靠性:耐压性能优越,可承受恶劣环境,适应各种工业应用场景。
    - 广泛的适用性:适用于多种导线型号(如AWG22、24、26和28),提供高度的灵活性。

    应用案例和使用建议


    应用案例
    XG5N/U系列广泛应用于工业自动化、航空航天和通信系统等领域。例如,在一个自动化生产线中,使用XG5N/U系列连接器可以确保机器间的稳定通信和电力传输,从而提高生产效率和可靠性。
    使用建议
    - 正确压接:使用指定的压接工具(如XY2B-7007)进行压接,确保压接质量。
    - 安装注意事项:确保接触件完全插入插座,并确认锁舌牢固固定。
    - 定期检查:在长时间使用后,定期检查连接器的接触电阻和绝缘电阻,以确保其正常工作。
    - 清洁维护:保持连接器及其周围区域的清洁,避免灰尘和湿气对连接器造成影响。

    兼容性和支持


    XG5N/U系列连接器支持多种导线型号,并且与其他常见的MIL连接器系列兼容。厂商提供了详细的安装指南和相关工具(如XY2B-7007手动压接工具和XY2E-0003接触移除工具)。此外,日本自动机株式会社和其它海外公司也提供了技术支持和服务。

    常见问题与解决方案


    - 问题1:如何更换错误插入的接触件?
    - 解决方法:使用XY2E-0003接触移除工具,按照步骤(1)插入端进入插座孔内,按压锁舌;(2)按住锁舌并拉出接触件;(3)插入新的接触件。
    - 问题2:如何确保连接器在振动或冲击下不松动?
    - 解决方法:使用正确的锁杠杆(XG5U-0001),确保连接器在连接过程中安全稳固。

    总结和推荐


    XG5N/XG5N-U系列压接式MIL连接器插座具有许多显著的优点,包括独特的单手锁设计、高可靠性、广泛适用性和紧凑尺寸。对于需要高效稳定连接的应用场合,这些连接器是一个理想的选择。如果您正在寻找一种可靠的连接解决方案,并且希望提高系统的整体性能和安全性,我们强烈推荐使用XG5N/XG5N-U系列连接器。

XG5N-501参数

参数
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 50pin
长*宽*高 68.06mm(长度)*6.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

XG5N-501厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG5N-501数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 外壳 OMRON/欧姆龙 XG5N-501 XG5N-501数据手册

XG5N-501封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 3.66
2500+ ¥ 3.42
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1830
