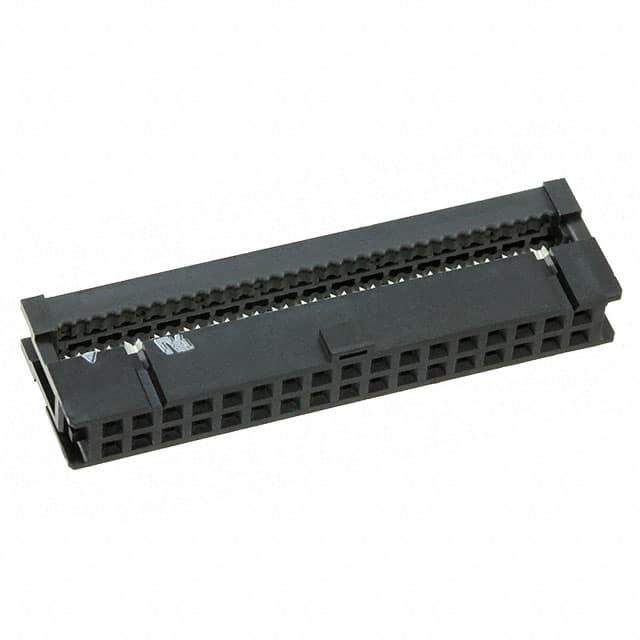

XG4M-3430

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Receptacle 2 34pin Female Socket 黑色 导线安装,自由悬挂,通孔安装 47.7mm(长度)
供应商型号: CSJ-ST64467631
供应商: 海外现货
标准整包数: 1

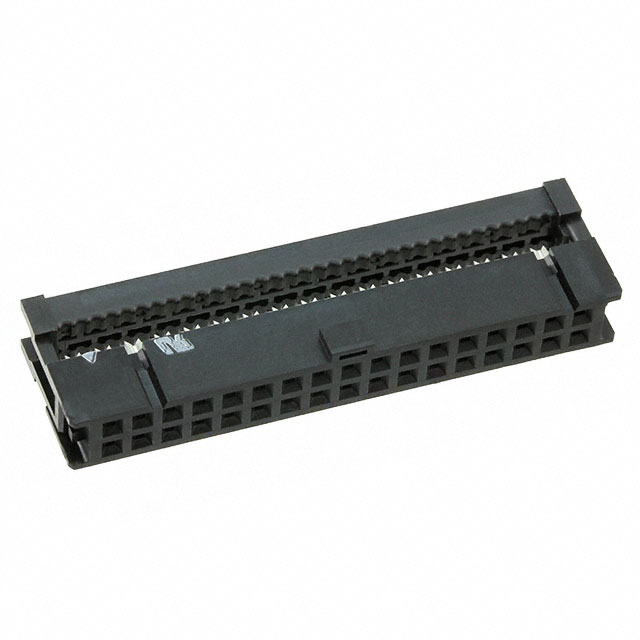

OMRON/欧姆龙 矩形连接器 - 外壳 XG4M-3430

XG4M-3430概述


    产品简介


    Flat Cable Connectors XG4
    Flat Cable Connectors XG4 是一种符合军用标准(MIL-STD)的电路板连接器,旨在提供更高的可靠性。这款连接器采用了改良的设计,可以广泛应用于各种电子产品中。其特色在于能够适应不同的安装需求,通过结合多种不同类型的连接器和适配器,用户可以根据具体的应用需求灵活选择和配置。

    技术参数


    以下是Flat Cable Connectors XG4 的关键技术和性能参数:
    - 额定电流:
    - XG4M: 1 A
    - XG4M-U: 3 A(取决于使用的底座)
    - 额定电压:
    - XG4M: 250 VAC
    - XG4M-U: 300 VAC
    - 接触电阻:
    - 最大20 mΩ(在20 mV,100 mA最大条件下)
    - 绝缘电阻:
    - 最小1,000 MΩ(在500 VDC下)
    - 耐压强度:
    - 500 VAC持续1分钟(泄漏电流:最大1 mA)
    - 总插入力:
    - 每个触点最大1.96 N
    - 拔出力:
    - 最小0.39 N(测试工具,t = 0.64 mm)
    - 插拔次数:
    - 50次
    - 工作温度范围:
    - -55°C 至 105°C(低温时无结冰)

    产品特点和优势


    Flat Cable Connectors XG4 的主要优势如下:
    - 提高可靠性: 新的生产系统显著提高了连接器的可靠性。
    - 节省空间: 可选的盒式插头(XG4C)可以节省空间。
    - 便捷的中继连接: IDC 插头(XG4E)可用于中继连接。
    - 灵活的组合方式: 可以使用XG-5 IDC连接器与细线、XG8原装插头和XG2 IDC连接器(用于PCB)组成无数种组合。
    - 锁闭机制: 原装插头(XG8)和盒式插头(XG4C)可以通过锁紧杆锁定。
    - 符合标准: 符合MIL标准(MIL-C-83503)和UL标准(所有型号,除了带有XG4U的型号)。
    - 环保材料: 罗氏兼容(RoHS)。

    应用案例和使用建议


    Flat Cable Connectors XG4 主要应用于需要高密度连接和可靠性的场合。例如,在自动化设备、通讯设备和工业控制系统中,这些连接器可以帮助实现稳定可靠的连接。
    使用建议:
    - 在安装过程中确保主板稳固,以防损坏连接器。
    - 连接前去除电缆的多余松弛部分,确保正确插入。
    - 自动焊接时,使用喷射流焊接条件(焊料温度:250 ±5°C,连续焊接时间:5 ± 1秒)。
    - 操作锁闭杆时不要超过其活动范围,也不要使用任何工具进行操作,仅用手操作。

    兼容性和支持


    Flat Cable Connectors XG4 可以与其他特定型号的连接器(如XG4M、XG4H)配合使用。制造商提供了详尽的技术支持和维修服务,确保用户可以在使用过程中获得帮助。

    常见问题与解决方案


    - Q: 如何正确操作锁闭杆?
    - A: 在操作锁闭杆时不要强制操作超出其活动范围,仅用手操作,避免使用工具。
    - Q: 如何进行焊接?
    - A: 使用喷射流焊接条件(焊料温度:250 ±5°C,连续焊接时间:5 ± 1秒),确保自动焊接过程顺利。

    总结和推荐


    Flat Cable Connectors XG4 以其出色的性能、可靠性和灵活性在众多应用中表现优异。通过其独特的设计和多样化的组合方式,使其成为一款非常值得推荐的产品。对于需要高密度连接和稳定连接的场景,这款连接器是理想的选择。同时,制造商提供的全面支持和服务也确保了用户在使用过程中能够得到有效的帮助。因此,我强烈推荐使用Flat Cable Connectors XG4。

XG4M-3430参数

参数
触头端接 -
针脚数 34pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
长*宽*高 47.7mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级
零件状态 在售
包装方式 盒装,散装

XG4M-3430厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4M-3430数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 外壳 OMRON/欧姆龙 XG4M-3430 XG4M-3430数据手册

XG4M-3430封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.9144 ¥ 33.155
库存: 90
起订量: 13 增量: 1
