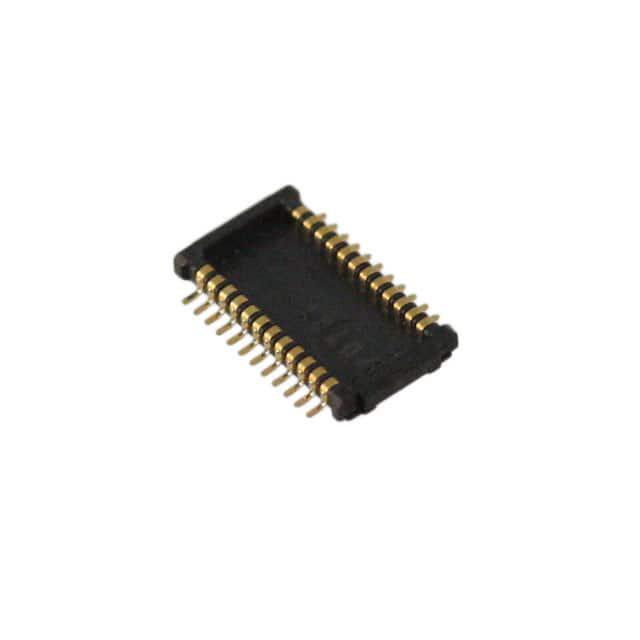

XB4A2435D

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Center Strip Contacts,Plug 2 24pin 贴片安装 6.1mm(长度)*750μm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 矩形连接器 - 外壳 XB4A2435D

XB4A2435D概述


    产品简介


    0.4-mm Pitch Board to FPC Connector XB4A/XB4B 是一款超低剖面连接器,适用于多种电子设备的应用场景。这类连接器主要用于将印刷电路板(PCB)与柔性印刷电路板(FPC)进行连接,具有出色的接触可靠性和耐用性。XB4A/XB4B 系列连接器在消费电子、工业自动化、医疗设备等领域都有广泛的应用。

    技术参数


    以下是该产品的关键技术和规格参数:
    - 堆叠高度:0.9 mm(插头)/4.0 ± 0.03 mm(插座)
    - 额定电流:0.3 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:≤ 60 mΩ(20 mV DC, 100 mA max.)
    - 绝缘电阻:≥ 100 MΩ(250 VDC)
    - 耐压能力:250 VAC 1分钟(泄漏电流:≤ 1 mA)
    - 插入力:≤ Pin数 × 1.7 N
    - 拔出力:≥ Pin数 × 0.1 N
    - 插入次数:≥ 50 次
    - 工作温度范围:-30°C 到 85°C
    - 材料:插头/插座外壳为 LCP树脂 (UL94-0)/黑色;触点为弹簧铜合金/镍基底,镀金(0.15 μm)

    产品特点和优势


    1. 超低剖面设计:堆叠高度仅为 0.9 mm,适用于空间受限的应用场合。
    2. 高接触可靠性:通过双触点设计确保高度可靠的接触。
    3. 易插入:具备自对准功能,便于安装。
    4. 旋转抵抗设计:允许从多个方向拔出,提高操作便捷性。
    5. 环保材料:无卤素、符合RoHS标准,符合环保要求。
    6. 高强度插拔力:提供牢固的“咔哒”声和高拔出力,确保连接稳定性。

    应用案例和使用建议


    应用案例:
    - 消费电子产品(如智能手机、平板电脑)
    - 工业自动化系统
    - 医疗设备(如便携式监护仪、体外诊断设备)
    使用建议:
    1. 正确堆叠操作:在堆叠前确认没有极端位移和倾斜。
    2. 避免过载:不要对连接器施加极端负载,以免损坏。
    3. 小心插拔:操作时保持垂直,避免变形或裂缝。
    4. 注意焊接条件:严格遵守焊接条件,避免焊料过量和焊接工具不当使用。
    5. 设计考虑:确保FPC弯曲部分远离连接器,避免接触损失。

    兼容性和支持


    XB4A/XB4B 系列连接器适用于多种不同的电子设备和系统。制造商提供详细的技术支持和维护服务,包括详细的使用指南和技术文档。此外,还可以访问 OMRON 官方网站获取更多信息和在线支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法完全插入 | 检查是否有位移或倾斜,并重新调整。 |
    | 插入或拔出时感觉太紧 | 检查焊接质量,确保焊接良好且没有多余焊料。 |
    | 连接器松动 | 确保正确插入并按照说明进行操作。 |
    | 触点出现氧化现象 | 清洁接触表面,必要时更换新的连接器。 |

    总结和推荐


    综上所述,0.4-mm Pitch Board to FPC Connector XB4A/XB4B 系列连接器以其超低剖面设计、高接触可靠性和环保材料的特点,在多个应用领域表现出色。它不仅能够满足紧凑空间的需求,还能在各种恶劣环境下稳定运行。强烈推荐在需要高可靠性的电子设备中使用这款连接器。

XB4A2435D参数

参数
触头端接 -
针脚数 24pin
类型 Center Strip Contacts,Plug
颜色 -
触头类型 -
紧固类型 -
排数 2
长*宽*高 6.1mm(长度)*750μm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装
