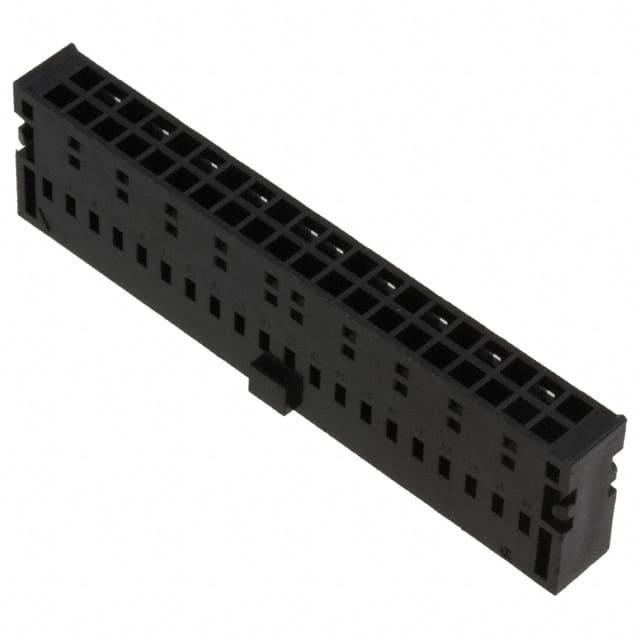

XG5N-401

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Receptacle 2 40pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST64467527
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 外壳 XG5N-401

XG5N-401概述

    新产品:压接式MIL连接器插座

    产品简介


    本产品为XG5N/XG5N-U系列,专为离散电线设计的压接式MIL连接器插座。该系列产品旨在简化MIL连接器系统的组装过程,具有独特的单手插入锁定机制,有效节省空间。适用于各种工业领域,如自动化设备、航空航天、军事系统等。

    技术参数


    - 额定电流: 3 A/接触(使用AWG22导线)、2 A/接触(使用AWG24导线)、1 A/接触(使用AWG26或AWG28导线)
    - 额定电压: 250 VAC
    - 接触电阻: 最大20 mΩ(在20 mV、100 mA最大电流下)
    - 绝缘电阻: 最小1,000 MΩ(在500 V直流下)
    - 耐压: 500 VAC,持续60秒(泄漏电流最大为1 mA)
    - 总插入力: 每个触点的最大1.96 N
    - 单个拔出力: 最小0.29 N
    - 插入耐用性: 50次
    - 工作温度范围: −55到105°C(低温时不结冰)
    材料与表面处理
    - 外壳材料: 玻璃纤维增强聚对苯二甲酸丁二醇酯树脂(UL94 V-2),黑色
    - 锁闩材料: 聚甲醛树脂(UL94 HB),黑色
    - 接触端材料: 磷青铜/镍基底,金镀层(0.15 μm)
    - 压接段材料: 磷青铜/镍基底,锡镀层(2.0 μm)
    应用兼容性与工具
    - 适用导线型号:
    - XG5W-0231: 适用于AWG22, 24, 26
    - XG5W-0232: 适用于AWG24, 26, 28
    - 指定工具:
    - 手动压接工具: XY2B-7007
    - 触点移除工具: XY2E-0003
    - 自动应用工具: 日本自动机株式会社生产

    产品特点和优势


    - 独特的一手插入锁定机制: 无需工具即可轻松安装,确保连接安全稳定。
    - 空间节省: 相比XG4A系列,可节省高达24%的空间。
    - 高可靠性: 高温、高压环境下的稳定表现,适用于多种恶劣条件。
    - 操作简便: 操作简单,易于维护。

    应用案例和使用建议


    - 应用示例: 在工业自动化设备中,用于控制信号传输。
    - 使用建议:
    - 使用前确认所有设备功能正常。
    - 始终使用规定的压接工具或应用工具进行装配。
    - 安装时确保触点正确插入并牢固锁定。

    常见问题与解决方案


    - 问题: 插入触点时触点损坏。
    - 解决方案: 使用指定的压接工具或应用工具进行操作。
    - 问题: 触点容易脱落。
    - 解决方案: 确保触点完全插入并锁紧。
    - 问题: 连接不稳定。
    - 解决方案: 确认所有部件正确安装并符合技术参数要求。

    总结和推荐


    总体而言,XG5N/XG5N-U系列压接式MIL连接器插座具备高性能、易安装和高可靠性的特点,适用于各种严苛的工作环境。推荐用于需要高可靠性的工业自动化设备和军事应用。由于其独特的锁定机制和易于维护的特点,该产品在市场上具有很强的竞争力。

XG5N-401参数

参数
触头端接 压接
针脚数 40pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装
