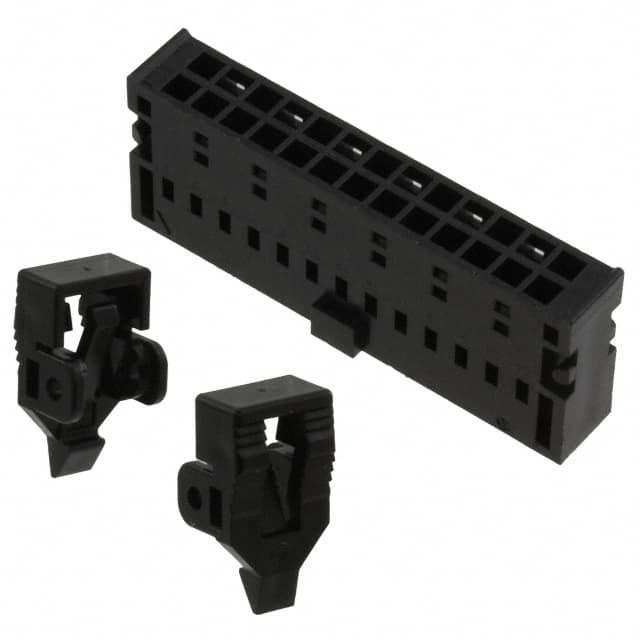

XG5N261U

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Latch Lock/Eject Hooks,Receptacle 2 26pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 47.12mm(长度)*7.9mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 矩形连接器 - 外壳 XG5N261U

XG5N261U概述


    产品简介


    Crimped MIL Connector Sockets for Discrete Wires (XG5N/XG5N-U)
    基本介绍
    Crimped MIL Connector Sockets(XG5N/XG5N-U)是专为直连线缆设计的连接器套筒。它们属于OMRON公司的MIL连接器系列,具备独特的单手插入功能。这些套筒与现有的XG4A型连接器相比,能够节省高达24%的空间。这类产品适用于需要高度可靠性和紧凑设计的多种应用场景。

    技术参数


    | 参数 | 值 |

    | 额定电流 | 3A/接触点(带AWG22线缆) |
    2A/接触点(带AWG24线缆) |
    1A/接触点(带AWG26或AWG28线缆) |
    | 额定电压 | 250V AC |
    | 接触电阻 | 最大20mΩ(在20mV、100mA最大值下) |
    | 绝缘电阻 | 最小1,000MΩ(在500V DC下) |
    | 耐压测试 | 500V AC持续60秒(泄漏电流:最大1mA) |
    | 插入总力 | 每个接触点最大1.96N |
    | 单个拔出力 | 最小0.29N |
    | 插入耐久性 | 50次 |
    | 工作温度范围 | -55°C 至 105°C(低温时无结冰) |

    产品特点和优势


    独特功能和优势
    - 单手插入功能:通过OMRON独特的锁具设计,可以实现单手操作,确保插入后的稳定锁紧。
    - 紧凑设计:与XG4A系列相比,XG5N/U系列能节省空间,更符合现代电子设备小型化需求。
    - 耐用性高:最高可达50次插拔寿命,确保长期可靠使用。
    - 优异电气性能:额定电流和电压满足广泛的工业应用需求,绝缘和接触电阻表现出色。
    - 环境适应性强:可在极端温度条件下正常工作。

    应用案例和使用建议


    应用场景
    这些连接器套筒广泛应用于航空航天、国防军工、汽车制造等领域,尤其适合用于需要高度可靠性的信号传输系统中。例如,在飞行器内部复杂的布线系统中,这种连接器能够保证通信和控制系统的稳定运行。
    使用建议
    - 在使用前确认接线正确,以避免损坏。
    - 建议使用指定工具进行插拔操作,确保安装精度。
    - 注意环境湿度和温度变化对连接器可能的影响。

    兼容性和支持


    这些连接器套筒与同系列的XG4A、XG4C等插头兼容,确保整体系统的互换性和可靠性。制造商提供多种适用工具和支持服务,包括手动和自动压接工具、拆卸工具及技术支持热线,帮助客户顺利完成安装与维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 确保使用正确型号的压接工具。|
    | 插入后接触不良 | 检查是否有异物阻碍或接触不良。|
    | 锁定机构失效 | 确认锁具已正确安装并锁定。|

    总结和推荐


    综上所述,XG5N/XG5N-U Crimped MIL Connector Sockets提供了可靠的电气连接,具有卓越的性能和广泛的适用范围。它们的设计和制造严格遵循高标准,确保了极高的稳定性和耐用性。对于那些寻求高性能、高可靠性连接解决方案的应用场合,我们强烈推荐使用XG5N/XG5N-U系列。

XG5N261U参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 26pin
类型 Latch Lock/Eject Hooks,Receptacle
颜色 黑色
触头类型 Female Socket
长*宽*高 47.12mm(长度)*7.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
