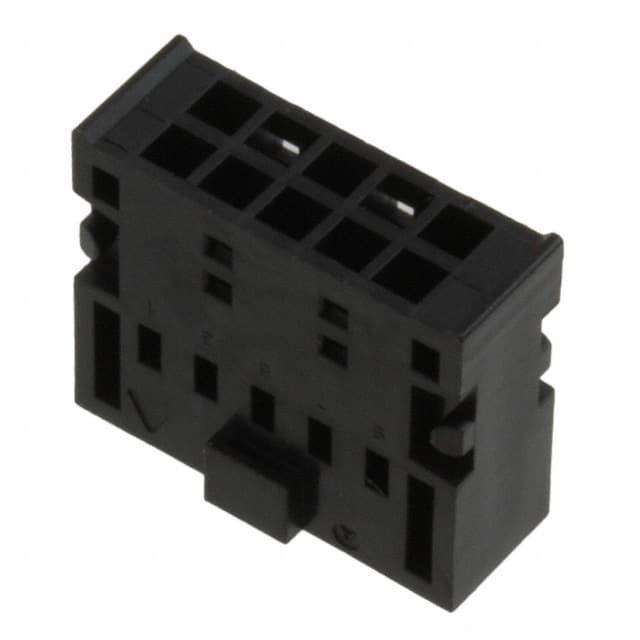

XG5N-101

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Receptacle 2 10pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 17.26mm(长度)*6.1mm(高度)
供应商型号: CSJ-ST64467714
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 外壳 XG5N-101

XG5N-101概述

    新产品介绍:压接式MIL连接器插针

    产品简介


    XG5N/XG5N-U系列压接式连接器插针是为单独导线设计的电子元器件,属于MIL连接器系列的一部分。这些插针主要用于军事和工业领域的电气连接,通过独特的锁紧机制提供安全可靠的连接。与传统的连接器相比,XG5N/U系列节省了高达24%的空间需求,同时保持了较高的电气性能和可靠性。

    技术参数


    - 额定电流:每个接触点的最大电流分别为3A(适用于AWG22导线)、2A(适用于AWG24导线)和1A(适用于AWG26或AWG28导线)。
    - 额定电压:250 VAC。
    - 接触电阻:最大值为20 mΩ(在20 mV、100 mA时)。
    - 绝缘电阻:最小值为1,000 MΩ(在500 V DC时)。
    - 耐压强度:500 VAC持续60秒(泄漏电流最大值为1 mA)。
    - 总插入力:每个接触点最大值为1.96 N。
    - 单个拔出力:最小值为0.29 N。
    - 插入耐用性:可达50次。
    - 工作温度范围:−55°C至105°C(低温下无结冰现象)。
    - 材料和表面处理:插座采用玻璃纤维增强PBT树脂(UL94 V-2)/黑色;锁紧装置采用POM树脂(UL94 HB)/黑色;接触部分前端采用磷青铜/镍基底、金镀层(0.15 μm),后端采用磷青铜/镍基底、锡镀层(2.0 μm)。

    产品特点和优势


    - 独特锁紧机制:XG5N-U系列插针配备了OMRON特有的锁紧装置,实现了单手操作的同时确保了可靠的连接。
    - 空间节省:相较于XG4A系列,该系列产品可以节省高达24%的空间,特别适合于小型化设计的应用场合。
    - 高电气性能:具有优秀的接触电阻和绝缘性能,确保长期使用的稳定性和可靠性。

    应用案例和使用建议


    XG5N/U系列压接式连接器插针适用于各种军事和工业应用,如航空电子系统、地面车辆系统以及自动化控制系统等。为了最大化其效能,用户应遵循正确的压接和安装方法。对于复杂的应用场景,建议在实际使用前进行详细的功能测试和安全性评估。

    兼容性和支持


    XG5N/XG5N-U系列产品与XG4C盒型插头兼容,可通过使用指定的锁紧装置实现可靠连接。厂商提供了包括手动压接工具、接触移除工具和自动应用器在内的指定工具支持,以确保产品能够得到正确安装和使用。

    常见问题与解决方案


    - 问题一:插针插入困难。
    - 解决方案:确认插针方向正确并使用专用压接工具进行操作。
    - 问题二:接触电阻过高。
    - 解决方案:检查是否有氧化或脏污,必要时进行清洁。
    - 问题三:锁紧机制失效。
    - 解决方案:检查锁紧装置是否正确安装及固定。

    总结和推荐


    综上所述,XG5N/XG5N-U系列压接式连接器插针以其独特的锁紧机制、高电气性能和显著的空间节省优势,在各类应用中表现优异。推荐用户根据具体需求选择合适的型号,确保其在复杂环境中发挥最佳性能。

XG5N-101参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 10pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
长*宽*高 17.26mm(长度)*6.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,管装

XG5N-101厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG5N-101数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 外壳 OMRON/欧姆龙 XG5N-101 XG5N-101数据手册

XG5N-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
