XW2B-40J6-9A

产品分类: 接线板-接口模块
厂牌: OMRON/欧姆龙
产品描述: Omron 继电器装置 继电器卡套件, 用于伺服驱动器
供应商型号: XW2B-40J6-9A
供应商: 期货订购
标准整包数: 3000

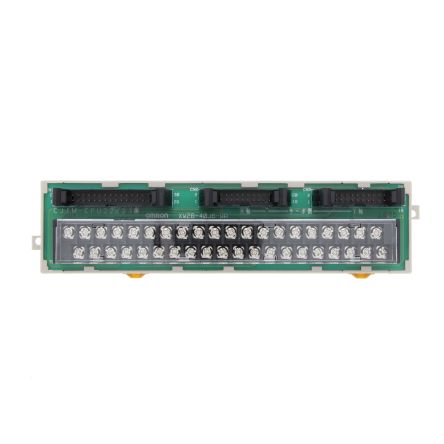

OMRON/欧姆龙 接线板-接口模块 XW2B-40J6-9A

XW2B-40J6-9A概述


    产品简介


    产品名称:Position Control Terminal Block(位置控制终端块)
    产品类型:这是一款用于伺服驱动器和可编程逻辑控制器(PLC)之间的位置控制系统终端块。它简化了连接,减少了复杂的布线过程。
    主要功能:
    - 控制信号从伺服驱动器到PLC位置控制模块的传输。
    - 配备专用电缆,使得单元之间的连接更加便捷。
    - 可以通过单一螺丝刀进行连接,无需焊接。
    - 支持多种型号的伺服驱动器和PLC模块,如U系列、W系列和CQM1H系列。
    应用领域:
    - 工业自动化系统。
    - 机器人控制。
    - 自动化生产线。

    技术参数


    - 电流:最大1A(温度为30℃时)。
    - 电压:24VDC。
    - 绝缘电阻:5MΩ(直流500V)。
    - 介电强度:500VAC,持续1分钟,漏电流最大为1mA。
    - 防护等级:IP00。
    - 电气保护:Class 0。
    - 工作温度范围:-0°C到55°C(32°F到131°F)。
    - 连接器:
    - 电流:1A。
    - 电压:24VDC。
    - 接触电阻:最大20mΩ(100mA,20mV)。
    - 绝缘电阻:5MΩ(直流500V)。
    - 介电强度:500VAC,持续1分钟,漏电流最大为1mA。

    产品特点和优势


    - 简化布线:减少了从伺服驱动器到PLC位置控制模块之间的复杂布线,降低了安装难度。
    - 易于安装:只需一个螺丝刀即可连接,无需焊接,节省时间和成本。
    - 组织良好:终端块有助于组织电线,节省空间。
    - 兼容性强:支持多种伺服驱动器和PLC模块,适应不同的应用需求。

    应用案例和使用建议


    应用案例:
    - 在一条自动化的生产线上,使用位置控制终端块来实现精准的位置控制,例如,在装配过程中对电机的精确控制。
    - 在工业机器人上,用于实现机械臂的运动控制。
    使用建议:
    - 在选择专用电缆时,需根据应用的具体需求选择合适的长度。
    - 在连接时,注意遵循手册中的步骤,确保安全和稳定连接。
    - 在安装时,可以将多个终端块密集安装到DIN轨道上,但需注意稳固性,避免端板松动。

    兼容性和支持


    - 兼容性:支持多种型号的伺服驱动器和PLC模块,包括U系列、W系列和CQM1H系列。
    - 支持:OMRON提供了详细的技术手册和操作指南,以便用户正确使用和维护设备。此外,还可以联系官方技术支持获取帮助。

    常见问题与解决方案


    1. 问题:如何连接位置控制终端块?
    - 解决方案:请参照手册中的连接图,确保按照正确的步骤进行连接。
    2. 问题:终端块的最大电流是多少?
    - 解决方案:终端块的最大电流为1A(温度为30℃时)。
    3. 问题:终端块的工作温度范围是多少?
    - 解决方案:工作温度范围为-0°C到55°C(32°F到131°F)。
    4. 问题:如何进行安装?
    - 解决方案:终端块可以安装到DIN轨道上,安装时需注意稳固性。

    总结和推荐


    综合评估:
    - 位置控制终端块简化了从伺服驱动器到PLC位置控制模块之间的连接,极大提升了系统的可靠性和易用性。
    - 它的紧凑设计和简便的安装方式使其成为许多工业自动化系统的理想选择。
    推荐:
    - 推荐在需要高精度位置控制的自动化系统中使用此终端块。其广泛的支持范围和强大的功能使其成为众多应用的理想选择。

XW2B-40J6-9A参数

参数
零件状态 在售
包装方式 散装

XW2B-40J6-9A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW2B-40J6-9A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线板-接口模块 OMRON/欧姆龙 XW2B-40J6-9A XW2B-40J6-9A数据手册

XW2B-40J6-9A封装设计

查看详情并下载
Symbol
Footprint
3D Model
