XG4M-5030

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Receptacle 2 50pin Female Socket 黑色 导线安装,自由悬挂,通孔安装 68.1mm(长度)
供应商型号: CSJ-ST64467521
供应商: 海外现货
标准整包数: 1

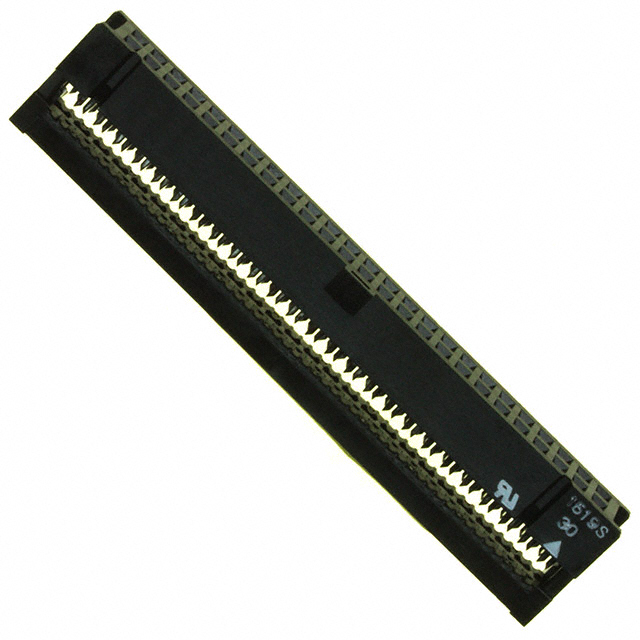

OMRON/欧姆龙 矩形连接器 - 外壳 XG4M-5030

XG4M-5030概述

    Flat Cable Connectors XG4

    产品简介


    Flat Cable Connectors XG4 是一款适用于电路板连接器的产品系列,符合军用标准(MIL-C-83503)。这些连接器采用改进设计,提供高可靠性和灵活性,适用于广泛的电路应用。其主要特点是紧凑、多功能且易于安装,能够适应不同的接线需求,非常适合在高密度电路板环境中使用。

    技术参数


    - 额定电流:
    - XG4M: 1 A
    - XG4M-U: 3 A
    - 额定电压:
    - XG4M: 250 VAC
    - XG4M-U: 300 VAC
    - 接触电阻: ≤ 20 mΩ(在20 mV, 100 mA最大电流下)
    - 绝缘电阻: ≥ 1,000 MΩ(在500 VDC下)
    - 耐压强度: 500 VAC,持续1分钟(泄漏电流≤1 mA)
    - 插入力: 每个接触点最大为1.96 N
    - 拔出力: 最小为0.39 N(使用测试量规,t= 0.64 mm)
    - 插入寿命: 50次
    - 工作温度范围: -55°C 到 105°C(低温无冰)

    产品特点和优势


    - 改进的设计: 符合MIL标准,提供更高的可靠性。
    - 空间节省: Box-type Plugs (XG4C) 型号节省空间。
    - 多用途: 可用于电路接续和PCB连接。
    - 组合多样: 可以与多种XG-5 IDC Connectors, XG8 Original Plugs 和 XG2 IDC Connectors搭配使用。
    - 锁闭机制: XG8 Original Plugs (XG8) 和 Box-type Plugs (XG4C) 配备锁扣。
    - 环保认证: RoHS 合规。

    应用案例和使用建议


    - 应用案例:
    - 适用于高压电路连接
    - 在航空电子系统中进行信号传输
    - 作为汽车电子设备中的接插件

    - 使用建议:
    - 在安装过程中确保主板牢固固定,避免插拔时造成损伤。
    - 连接前检查电缆是否有足够的拉伸余量,以防止过度弯曲。
    - 在焊接后安装长锁具时,应手动轻轻推入。

    兼容性和支持


    - 兼容性:
    - 适用于带有Strain Relief的XG4M插座
    - 可以与XG4A插头、XG4C Box-type Plugs以及XG4E IDC Plugs配套使用
    - 支持:
    - 提供详细的安装和维护手册
    - 通过认证的技术支持服务

    常见问题与解决方案


    - 问题: 插入力过大导致插针损坏。
    - 解决方法: 确保正确使用工具,避免过度用力。
    - 问题: 锁杠杆操作不当导致接触不良。
    - 解决方法: 按照手册要求进行操作,不要强行超过活动范围。


    总结和推荐


    Flat Cable Connectors XG4 是一款具备高可靠性、广泛适用性和灵活性的电路板连接器。它不仅符合严格的军用标准,还提供了丰富的组合选择和锁闭机制。对于需要高效、可靠电路连接的应用场合,如航空电子系统和汽车电子设备,这款产品是一个理想的选择。因此,强烈推荐使用Flat Cable Connectors XG4。

XG4M-5030参数

参数
针脚数 50pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 -
长*宽*高 68.1mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,托盘

XG4M-5030厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4M-5030数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 外壳 OMRON/欧姆龙 XG4M-5030 XG4M-5030数据手册

XG4M-5030封装设计

查看详情并下载
Symbol
Footprint
3D Model
