E6C3-CWZ5GH 360P/R 2M

产品分类: 其他传感器
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: E6C3-CWZ5GH 360P/R 2M
供应商: 期货订购
标准整包数: 3000
OMRON/欧姆龙 其他传感器 E6C3-CWZ5GH 360P/R 2M

E6C3-CWZ5GH 360P/R 2M概述

    CSME6C3-C DS-E 7 3: 电子元器件产品技术手册

    1. 产品简介

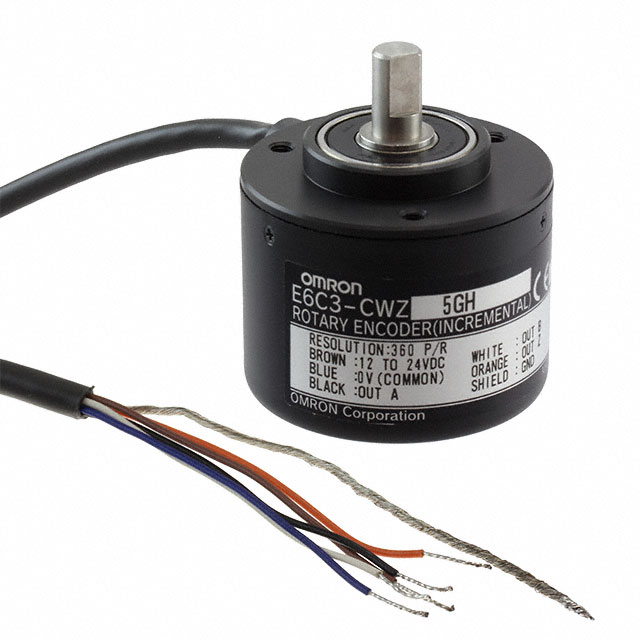

    本手册介绍了型号为E6C3-C的坚固型增量式旋转编码器。它属于增量模型,外径为50毫米(mm),分辨率最高可达3,600脉冲每转(ppr)。此编码器具有IP65防护等级(具备改进的防油构造和密封轴承),并能在各种严苛环境下保持良好的轴负载性能(径向:80 N,推力:50 N)。
    主要功能与应用领域:
    - 主要功能:增量编码器,可用于实时位置检测、速度控制等应用。
    - 应用领域:适用于自动化设备、工业机器人、机床等领域。
    注意:在阅读本手册之前,请务必参考安全注意事项(见第4页)。

    2. 技术参数


    - 电源电压:12至24 VDC
    - 输出配置:互补输出、电压输出、线路驱动输出
    - 分辨率:100, 200, 300, 360, 500, 600, 720, 800, 1,000, 1,024, 1,200, 1,500, 1,800, 2,000, 2,048, 2,500, 3,600 脉冲/转
    - 最大响应频率:125 kHz(使用相位Z复位时为65 kHz)
    - 启动扭矩:室温下最大10 mN·m,低温下最大30 mN·m
    - 最大允许速度:5,000 转/分钟
    - 保护电路:输出负载短路保护
    - 工作环境:运行温度范围:-10至70℃;存储温度范围:-25至85℃
    - 防护等级:IEC 60529 IP65
    电缆长度选项:默认电缆长度为1米,也可选择2米长度。

    3. 产品特点和优势


    - 坚固耐用:具备IP65防护等级,改进的防油构造和密封轴承,适合在恶劣环境下长期使用。
    - 高分辨率:最高可达到3,600 ppr,满足多种高精度应用需求。
    - 高可靠性:轴负载性能优越,能承受较高的径向和推力负荷。
    - 广泛的适用性:兼容多种电源电压和输出配置,便于集成到不同的系统中。

    4. 应用案例和使用建议


    应用场景:
    - 自动化设备中的精确位置控制
    - 工业机器人中的速度反馈系统
    - 机床中的进给控制
    使用建议:
    - 在连接长电缆时,建议使用线路驱动输出或互补输出模型以避免信号衰减。
    - 在启停操作时,等待至少0.1秒后再使用连接设备,确保编码器稳定运行。

    5. 兼容性和支持


    - 兼容性:与其他标准接口兼容,易于集成。
    - 支持和服务:制造商提供安装指导和技术支持。配件如耦合器、安装支架需单独订购。

    6. 常见问题与解决方案


    - 问题1:编码器输出波形启动时间延长。
    - 解决方案:检查电缆长度是否超过10米,若需要延长电缆长度,请使用合适的输出配置。
    - 问题2:设备无法正常启动。
    - 解决方案:确认电源电压和连接方式正确,按照手册进行接线。

    7. 总结和推荐


    总体评价:
    - 优点:坚固耐用、高分辨率、广泛适用性。
    - 推荐:强烈推荐用于需要高精度和稳定性的工业自动化设备。
    总结来说,E6C3-C是一款高度可靠的增量式旋转编码器,适用于各种工业应用,特别是在需要高精度位置和速度反馈的环境中表现优异。

E6C3-CWZ5GH 360P/R 2M参数

参数
长*宽*高 50mm(长度)*58mm(高度)
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

E6C3-CWZ5GH 360P/R 2M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E6C3-CWZ5GH 360P/R 2M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他传感器 OMRON/欧姆龙 E6C3-CWZ5GH 360P/R 2M E6C3-CWZ5GH 360P/R 2M数据手册

E6C3-CWZ5GH 360P/R 2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
