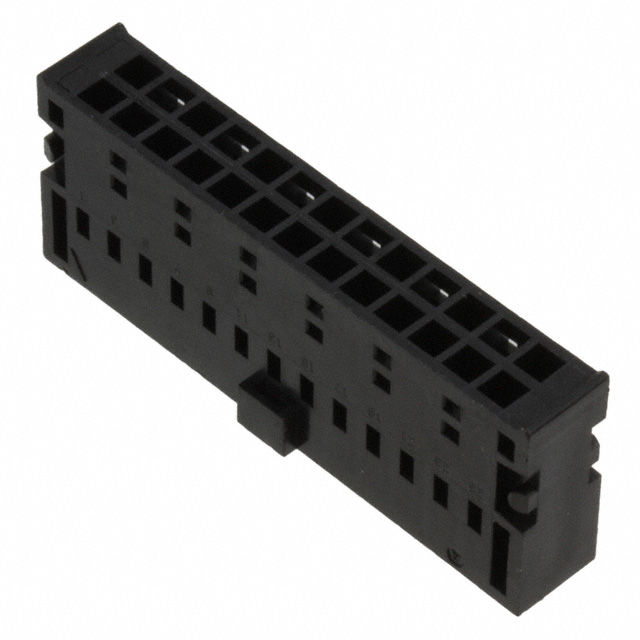

XG5N-261

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Receptacle 2 26pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 37.58mm(长度)*6.1mm(高度)
供应商型号: CY-XG5N-261
供应商: 海外现货
标准整包数: 100
OMRON/欧姆龙 矩形连接器 - 外壳 XG5N-261

XG5N-261概述

    新型电子元器件:Crimped MIL Connector Sockets for Discrete Wires

    产品简介


    Crimped MIL Connector Sockets for Discrete Wires(型号XG5N/XG5N-U)是一款专为独立导线设计的压接型插座。这些连接器属于MIL系列,具有广泛的适用范围,如航空、汽车和工业自动化等领域。此产品的主要特点是通过独特的锁机制实现单手插入并确保牢固连接,同时占用空间减少达24%。

    技术参数


    - 额定电流:3 A/接触(适用于AWG22导线)
    - 2 A/接触(适用于AWG24导线)
    - 1 A/接触(适用于AWG26或AWG28导线)
    - 额定电压:250 VAC
    - 接触电阻:最大20 mΩ(在20 mV, 100 mA最大条件下)
    - 绝缘电阻:最小1,000 MΩ(在500 V DC条件下)
    - 耐压:500 VAC持续60秒(泄漏电流:最大1 mA)
    - 总插入力:最多每接触点1.96 N
    - 单个拔出力:最少0.29 N
    - 插拔耐久性:50次
    - 工作温度范围:−55到105°C(低温时无结冰)
    - 外壳材料:玻璃纤维增强PBT树脂(UL94 V-2/黑色)
    - 锁机构材料:POM树脂(UL94 HB/黑色)
    - 适用导线规格:
    - AWG 22:17根直径0.16 mm的线
    - AWG 24:11根直径0.16 mm的线
    - AWG 26:7根直径0.16 mm的线
    - AWG 28:7根直径0.1272 mm的线

    产品特点和优势


    1. 独特的锁机制:XG5N-U插座具备独特的锁定机构,支持单手插入,确保了高度的安全性和稳定性。
    2. 空间节省:相比之前的XG4A型号,新型号能够节省多达24%的空间,适合紧凑空间的应用需求。
    3. 优良的电气特性:具备高接触电阻、绝缘电阻和耐压值,确保了在极端环境下的可靠性。
    4. 宽泛的工作温度范围:从−55°C到105°C,适应了各种恶劣环境的需求。

    应用案例和使用建议


    应用案例:此连接器广泛应用于航空、汽车和工业自动化等领域。例如,在飞机内部线路连接中,可以实现快速可靠的单手操作,确保电路的稳定运行。
    使用建议:
    1. 环境选择:在安装过程中,要确保工作环境干燥且无有害气体,避免影响产品的使用寿命。
    2. 正确安装:确保按照指定的压接工具进行操作,避免手动操作可能导致的接触不良或损坏。
    3. 定期检查:在使用过程中定期检查锁机制的可靠性,防止因振动或冲击导致连接松动。

    兼容性和支持


    此连接器可与XG4C盒式插头配合使用,适用于多种场合。厂商提供了一系列辅助工具,如手动压接工具XY2B-7007、接触去除工具XY2E-0003等,确保用户能够高效使用和维护该产品。厂商还提供了详细的安装和维护指南,以帮助用户更好地使用产品。

    常见问题与解决方案


    1. 如何更换错误插入的接触点?
    - 使用XY2E-0003接触去除工具,按步骤插入并拉出接触点,然后重新插入新接触点。
    2. 锁机制不牢固怎么办?
    - 确认锁机制是否正确安装,锁杠杆是否紧固在壳体上。
    3. 如何正确储存连接器?
    - 存放在干燥、无尘且远离腐蚀性气体的地方。

    总结和推荐


    综上所述,Crimped MIL Connector Sockets for Discrete Wires(型号XG5N/XG5N-U)是一款高性能、高可靠性的电子元器件,适用于各种工业应用。其独特的优势使其在市场上具有很强的竞争力。强烈推荐在需要高可靠性、紧凑设计和良好电气性能的应用中使用。

XG5N-261参数

参数
针脚数 26pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
长*宽*高 37.58mm(长度)*6.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
