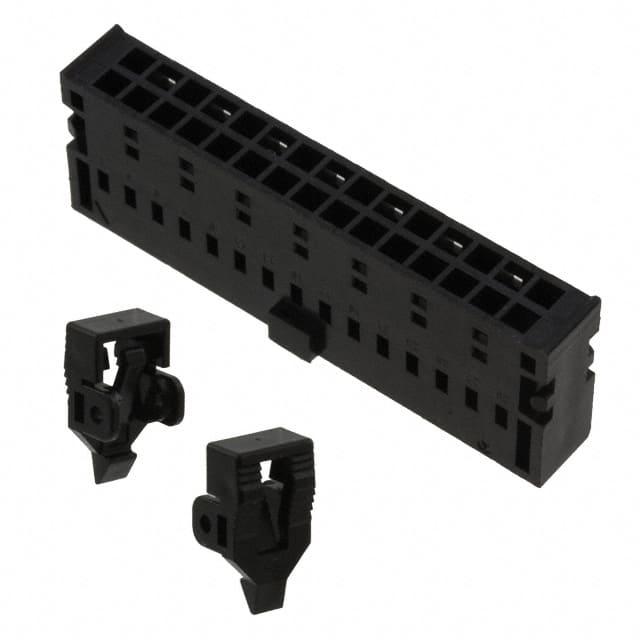

XG5N301U

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Latch Lock/Eject Hooks,Receptacle 2 30pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 矩形连接器 - 外壳 XG5N301U

XG5N301U概述


    产品简介


    Crimped MIL Connector Sockets for Discrete Wires(离散线束用压接式MIL连接器插座)
    - 产品类型:本产品是专为离散电线设计的压接式MIL连接器插座,型号为XG5N/XG5N-U。
    - 主要功能:具备独特的锁定机制,能够实现单手操作并确保安全锁定。此外,该系列连接器能够节约空间,比XG4A节省高达24%的空间。
    - 应用领域:适用于需要高可靠性和紧凑设计的应用场合,例如工业自动化、军事装备及通信设备等领域。

    技术参数


    - 额定电流:每接触点3A(使用AWG22电线),2A(使用AWG24电线),1A(使用AWG26或AWG28电线)
    - 额定电压:250 VAC
    - 接触电阻:最大20mΩ(20mV,100mA最大)
    - 绝缘电阻:最小1,000 MΩ(500V直流)
    - 耐压强度:500 VAC持续60秒(泄漏电流:最大1mA)
    - 总插入力:最多每接触点1.96N
    - 单个拔出力:最小0.29N
    - 插拔次数:50次
    - 工作温度范围:−55至105°C(低温无冰)
    - 材料与表面处理:
    - 外壳:玻璃纤维增强聚对苯二甲酸丁二醇酯树脂(UL94 V-2)/黑色
    - 锁紧装置:聚甲醛树脂(UL94 HB)/黑色
    - 接触端:磷青铜/镍基底,镀金(0.15μm)
    - 压接部分:磷青铜/镍基底,镀锡(2.0μm)

    产品特点和优势


    - 独特的锁定机制:XG5N-U插座具有OMRON独特的锁紧机构,允许单手插入并保证稳固的锁定状态。
    - 节省空间:相比XG4A系列,XG5N-U可以减少多达24%的空间需求。
    - 广泛的适用性:适用于多种电线规格,包括AWG22、24、26和28。
    - 耐用性强:插拔次数高达50次,适应恶劣的工作环境。

    应用案例和使用建议


    - 应用案例:适用于工业自动化系统、军事设备和通信设施等要求高可靠性的环境中。
    - 使用建议:
    - 在首次安装前,务必确认设备的功能和安全性。
    - 使用指定的压接工具进行安装,遵循具体的操作指南。
    - 对于误插的接触点,应使用指定的拆卸工具进行更换,而非重复使用已被拆除的接触点。

    兼容性和支持


    - 兼容性:与OMRON的XG4C盒型插头相匹配,使用时须配合XG5U-0001锁紧装置,以避免因振动或冲击导致的松脱。
    - 支持:厂商提供了详细的安装和维护指南,并通过其全球技术支持网络提供帮助。有关应用的具体细节和技术规格,用户可通过指定的联系人咨询相关供应商。

    常见问题与解决方案


    - Q: 插入或拔出过程中阻力过大怎么办?
    - A: 确保使用指定的压接工具,并检查电线规格是否符合要求。必要时请更换合适的电线。

    - Q: 长时间暴露在高温或低温环境下,产品是否依然可靠?
    - A: 产品设计允许在-55到105°C的工作温度范围内稳定运行,在低温条件下也不会出现结冰现象。

    总结和推荐


    综上所述,Crimped MIL Connector Sockets for Discrete Wires(离散线束用压接式MIL连接器插座)XG5N/XG5N-U凭借其独特的锁紧机制、广泛的适用性和较高的耐用性,在工业自动化和军事设备等关键应用领域表现优异。建议用户在特定项目中选择此款连接器,以获得更佳的性能表现和更高的可靠性。

XG5N301U参数

参数
排数 2
触头端接 压接
针脚数 30pin
类型 Latch Lock/Eject Hooks,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装
