XW2R-J34G-C1

产品分类: 接线板-接口模块
厂牌: OMRON/欧姆龙
产品描述: Conn Module 32/34 POS ST
供应商型号: Z10165-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 接线板-接口模块 XW2R-J34G-C1

XW2R-J34G-C1概述


    产品简介

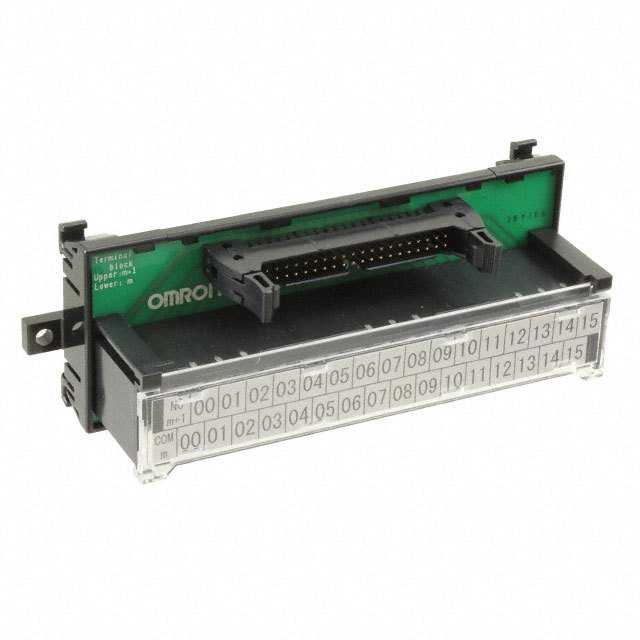

    XW2R系列连接器终端块转换单元
    XW2R系列连接器终端块转换单元 是一款专门为可编程逻辑控制器(PLC)设计的连接器终端块产品。它提供多种型号,以满足不同控制器的需求。该系列产品设计紧凑,安装简便,并且具有多种不同类型的连接方式,适用于多种型号的PLC,如欧姆龙(OMRON)和三菱电机(Mitsubishi)PLC。
    主要功能:
    - 高度集成化的信号布局,简化接线工作。
    - 支持弹簧夹端子,易于接线操作。
    - 针对不同型号的PLC提供专用的布线模式。
    应用领域:
    广泛应用于工业自动化控制系统,特别适用于制造、流程控制等领域,适合于PLC系统的扩展和升级。

    技术参数


    XW2R系列连接器终端块转换单元 的技术规格如下:
    - 尺寸与型号:
    - 32极、34极、40极等多款型号,涵盖不同数量的输入输出点数。
    - 示例:XW2R-J34G-M1、XW2R-E34G-C2、XW2R-P34G-M2 等。

    - 额定电流与电压:
    - 额定电流:每信号线0.5A,公共线4A(M1、M2型号);0.5A/信号,4A/公共(其他型号)。
    - 额定电压:24V DC。
    - 绝缘电阻:
    - 最小绝缘电阻:100MΩ(500V DC条件下)。
    - 耐压能力:
    - 耐压强度:500V AC持续1分钟,漏电电流最大为1mA。
    - 环境温度:
    - 工作环境温度范围:0到55°C。
    - 适用导线尺寸:
    - 导线尺寸范围:AWG 22至16(裸导线)、AWG 26至16(绞合或实心导线)。

    产品特点和优势


    XW2R系列连接器终端块转换单元 具有多项独特的功能和优势:
    - 小巧紧凑的设计:通过减小尺寸,实现了更高效的安装空间利用。
    - 多样化的连接模式:提供了多种不同的接线模式,满足不同型号PLC的需求。
    - 简单的连接过程:支持弹簧夹端子,使得接线操作更为简便。
    - 广泛的兼容性:适用于多种品牌和型号的PLC,如欧姆龙和三菱电机的PLC。
    - 可靠的性能:具备高绝缘电阻和耐压能力,保证了长期稳定运行。
    这些特点使其成为工业自动化系统中的理想选择,特别是在需要高密度连接和复杂接线的环境中。

    应用案例和使用建议


    应用案例:
    1. 欧姆龙PLC系统扩展:使用XW2R-E34G-C1模型可以方便地将新的输入输出点接入现有的欧姆龙PLC系统中,简化了系统的扩展过程。
    2. 三菱电机PLC系统改造:例如,使用XW2R-J34G-M2型号,可以高效地完成三菱电机PLC系统的改造,提升系统性能。
    使用建议:
    - 在接线过程中,严格按照手册上的指示操作,特别是使用工具时,确保操作正确无误。
    - 定期检查连接部位,确保连接牢固可靠。
    - 遵循安全规范,确保电源供应时不得进行接线操作,避免发生电气事故。

    兼容性和支持


    兼容性:
    - XW2R系列连接器终端块转换单元可与多种品牌的PLC相兼容,如欧姆龙和三菱电机等。
    - 提供详细的接线模式和电缆长度选项,以适应不同的需求。
    支持与维护:
    - 厂商提供详尽的技术文档和用户手册,便于用户快速了解产品特性和使用方法。
    - 配备专业的技术支持团队,能够及时解答用户的技术疑问,并提供必要的维修服务。

    常见问题与解决方案


    - 问题1:如何更换导线?
    - 解决方案:使用螺丝刀插入释放孔,然后插入或拔出导线。

    - 问题2:如何处理松动的连接?
    - 解决方案:使用扭矩扳手按照规定值拧紧连接螺丝。
    - 问题3:如何使用专用工具?
    - 解决方案:参照手册中的工具表,选择合适的工具进行操作。

    总结和推荐


    综合评估:
    - 优点:
    - 紧凑的设计和多样化连接模式使得安装更加方便。
    - 强大的兼容性,适用于多种PLC型号。
    - 易于操作,简化了接线过程。

    - 缺点:
    - 部分型号价格略高,可能不适合预算有限的应用场合。
    推荐:
    综上所述,XW2R系列连接器终端块转换单元是一款非常优秀的电子元器件产品,特别适用于需要高密度连接和复杂接线的工业自动化系统中。如果您的项目涉及多种品牌的PLC,并且需要简化接线过程,这款产品是一个理想的选择。因此,我强烈推荐使用XW2R系列连接器终端块转换单元。

XW2R-J34G-C1参数

参数
长*宽*高 130.71mm*50mm*48.35mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

XW2R-J34G-C1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW2R-J34G-C1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线板-接口模块 OMRON/欧姆龙 XW2R-J34G-C1 XW2R-J34G-C1数据手册

XW2R-J34G-C1封装设计

查看详情并下载
Symbol
Footprint
3D Model
