ZG2-WDS22 2M

产品分类: 其他传感器
厂牌: OMRON/欧姆龙
产品描述: Omron 色彩/对比度传感器轮廓测量传感器头 固定
供应商型号: 653-ZG2-WDS222M
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 其他传感器 ZG2-WDS22 2M

ZG2-WDS22 2M概述

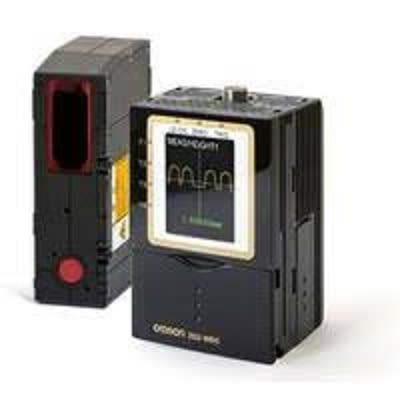

    ZG2 - Smart Profile Sensor

    产品简介


    ZG2 - Smart Profile Sensor 是一款高度精确且易于使用的2D轮廓测量传感器。它广泛应用于各种制造和质量控制场景中,例如在半导体制造、汽车制造、医疗器械以及精密仪器制造等行业。这款传感器通过内置的智能软件提供强大的配置和后处理功能,从而简化了复杂应用的处理过程。

    技术参数


    - 测量范围:
    - 高度方向:50±3 mm(典型值)
    - 宽度方向:8 mm(典型值)至70 mm(典型值)
    - 分辨率:
    - 高度方向:1 µm至6 µm
    - 宽度方向:5 µm至111 µm
    - 线性度(在高度方向):±0.1% F.S.
    - 温度特性:
    - ±0.02% F.S./°C至±0.08% F.S./°C
    - 光源:
    - 可见光半导体激光器,波长650 nm至658 nm
    - 环境适应性:
    - 工作环境:0到50°C
    - 储存环境:-15到60°C(无冰霜或冷凝现象)
    - 湿度:35%到85%(无冷凝现象)
    - 防护等级:IP66/IP67(IEC 60529)
    - 振动及冲击:
    - 耐振动:频率10至150 Hz,单振幅0.35 mm,加速度50 m/s²
    - 耐冲击:加速度150 m/s²,6个方向各3次

    产品特点和优势


    ZG2 - Smart Profile Sensor 的主要优势在于其易用性、准确性和灵活性。它配备了内置LCD显示器,可以即时显示轮廓信息,从而减少了设置时间。18种测量工具的灵活选择使得它可以适用于多种不同的应用场景。此外,该传感器还提供了高精度的测量模式,可以在标准模式下以8ms的速度进行测量,也可以切换到高速模式,仅需5ms即可完成一次测量。

    应用案例和使用建议


    一个典型的使用场景是在半导体制造过程中对晶圆表面进行非透明物体的高度和宽度测量。为了更好地利用这一传感器,建议用户根据具体应用需求选择合适的测量模式(高精度模式或标准模式),并确保传感器与目标物体之间的距离保持在推荐范围内,以达到最佳测量效果。

    兼容性和支持


    ZG2 - Smart Profile Sensor 支持多种接口,包括RS-232C、USB等,可以方便地与PLC或其他控制系统连接。此外,制造商还提供了相应的安装适配器(如ZS-XPM1、ZS-XPM2)和扩展电缆,以确保设备能够与其他硬件无缝集成。用户还可以获取额外的支持软件(如Setup Support Software),以便更高效地进行配置和数据处理。

    常见问题与解决方案


    1. Q: 测量结果不准确怎么办?
    - A: 首先检查传感器是否正确安装,并确认测量环境没有强电磁干扰。如果问题依然存在,尝试校准传感器并重新测量。

    2. Q: 如何延长传感器电缆的使用寿命?
    - A: 避免电缆受到过度拉伸或弯曲,并确保电缆与尖锐物体或热源保持安全距离。

    总结和推荐


    总体而言,ZG2 - Smart Profile Sensor是一款极具竞争力的产品,具备出色的测量精度和广泛的适用性。无论是对于寻求高效测量解决方案的企业还是研究机构,这款传感器都是一次明智的选择。推荐在各类制造和质量控制环境中使用。

ZG2-WDS22 2M参数

参数
零件状态 在售
包装方式 散装

ZG2-WDS22 2M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZG2-WDS22 2M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他传感器 OMRON/欧姆龙 ZG2-WDS22 2M ZG2-WDS22 2M数据手册

ZG2-WDS22 2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
