EE-SA801R 1M

产品分类: 其他传感器
厂牌: OMRON/欧姆龙

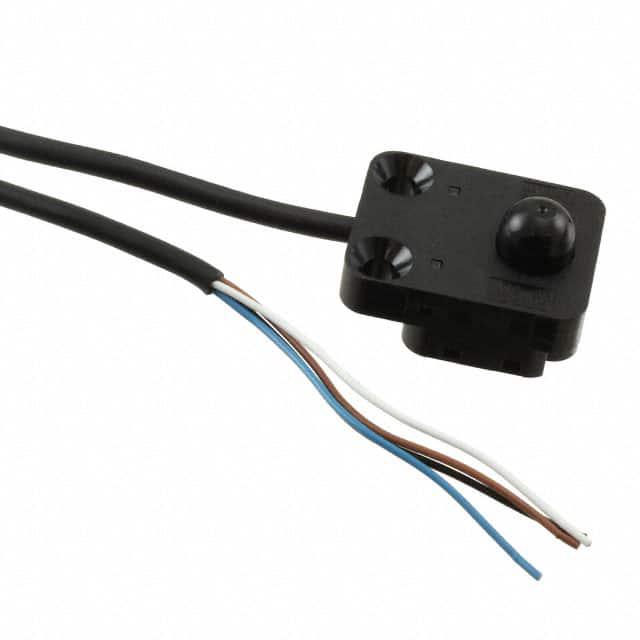

产品描述: Pushbutton-type Photomicrosensor
供应商型号: EE-SA801R 1M
供应商: 期货订购
标准整包数: 3000
OMRON/欧姆龙 其他传感器 EE-SA801R 1M

EE-SA801R 1M概述

    电子元器件产品技术手册:Pushbutton-type Photomicrosensor(按压式光电传感器)

    产品简介


    Pushbutton-type Photomicrosensor(按压式光电传感器)是一种高精度检测装置,特别适用于半导体晶圆盒(FOUP cassettes)的检测。它通过按钮操作实现对难以检测物体的准确识别。该传感器符合半导体晶圆盒的标准,能够不受材料、颜色或反射率的影响进行准确检测。此外,它的紧凑设计使其适用于多种应用场景,例如机械臂上。传感器内置了4方向指示灯,可以显著提高可见度。光电检测机制使得其使用寿命更长,具有机械寿命500万次的操作能力。此外,该系列提供PNP和NPN输出版本,以及灵活的机器人电缆型号,满足不同应用场景的需求。

    技术参数


    | 参数 | 描述 |

    | 感测距离 | 0至3.5毫米(按下位置) |
    | 工作电压 | 12至24VDC±10%,纹波(峰峰值):最大10% |
    | 电流消耗 | 最大35毫安 |
    | 控制输出 | NPN模型:5至24VDC,50毫安最大,残余电压0.4伏最大于50毫安负载电流;OFF电流最大0.5毫安
    PNP模型:5至24VDC,50毫安最大,残余电压0.4伏最大于50毫安负载电流;OFF电流最大0.5毫安 |
    | 外部诊断输入 | NPN模型:OFF时短接至0V或0.5V最大(源电流:30毫安最大)
    ON时开路(漏电流:0.4毫安最大)
    PNP模型:OFF时短接至+DC或+DC-0.5V最大(汇电流:30毫安最大)
    ON时开路(漏电流:0.4毫安最大) |
    | 响应时间 | 最大1毫秒 |
    | 防护电路 | 反向电源极性保护 |
    | 工作环境温度范围 | 操作:-25℃至+55℃
    存储:-30℃至+60℃(无冰冻或冷凝) |
    | 工作环境湿度范围 | 操作:5%至85%
    存储:5%至95%(无冷凝) |
    | 机械耐用性 | 至少500万次操作(一次操作是从自由位置到操作位置再回到自由位置) |
    | 振动阻力 | 破坏:10至500赫兹,1.0毫米单振幅或150米每秒²三次每个X、Y、Z方向各11分钟 |
    | 冲击阻力 | 破坏:500米每秒²三次每个X、Y、Z方向 |
    | 防护等级 | IEC IP40 |

    产品特点和优势


    1. 标准兼容性:符合半导体晶圆盒标准,不受材料、颜色或反射率影响,确保精确检测。
    2. 高可靠性:机械寿命达到500万次操作,提供稳定的检测性能。
    3. 适应性强:设计紧凑,适合在多种应用场景下使用,例如机械臂上的安装。
    4. 长寿命:采用光电检测机制,实现长寿命和高可靠性。
    5. 灵活性:提供PNP和NPN输出版本,支持各种不同应用场景。
    6. 高级诊断功能:内置外部诊断和稳定性检查功能,便于维护和故障排除。

    应用案例和使用建议


    Pushbutton-type Photomicrosensor(按压式光电传感器)在多个行业中都有广泛的应用。例如,在半导体制造过程中,它可以用来检测晶圆盒的位置和状态。在机器人的自动化生产线中,它可以用于检测装配线上的部件是否正确安装。为了最大化其性能,用户应确保传感器安装在平坦且稳固的表面上,并遵守制造商提供的所有安全指南。

    兼容性和支持


    - 兼容性:Pushbutton-type Photomicrosensor(按压式光电传感器)可以与多种类型的电子设备和系统兼容,特别是那些需要精确检测的应用。
    - 支持:OMRON为用户提供全方位的支持,包括技术咨询、维修服务等。用户可以通过访问OMRON官方网站获取最新的产品信息和技术支持。

    常见问题与解决方案


    1. 问题:传感器无法正常工作。
    解决方案:检查供电电压是否符合要求,确认连接是否正确,查看传感器是否有物理损伤。
    2. 问题:传感器指示灯不亮。
    解决方案:检查传感器是否处于正确的操作模式,检查外部诊断功能是否已启用,确保连接电缆没有损坏。
    3. 问题:响应时间过长。
    解决方案:确保传感器安装在稳定且没有振动的环境中,检查是否存在电磁干扰。

    总结和推荐


    Pushbutton-type Photomicrosensor(按压式光电传感器)是一款高度可靠、适用广泛的传感器。它的标准兼容性、高机械耐用性和先进的诊断功能使其成为许多应用场景的理想选择。对于需要精确检测且环境条件多变的应用场景,我们强烈推荐使用Pushbutton-type Photomicrosensor(按压式光电传感器)。

EE-SA801R 1M参数

参数
零件状态 在售
包装方式 散装

EE-SA801R 1M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

EE-SA801R 1M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他传感器 OMRON/欧姆龙 EE-SA801R 1M EE-SA801R 1M数据手册
