首页  >  产品百科  >  OSD3358-512M-BSM

OSD3358-512M-BSM

产品分类: 微控制器(MCU)
厂牌: OCTAVO SYSTEMS
产品描述: 1GHz 512MB ROM 2.75V 5.5V 1GHz CAN,Ethernet,I2C,LCD,McASP,SPI,UART,USB ARM® Cortex®-A8,AM3358 BGA 贴片安装 21mm(长度)*21mm(宽度)
供应商型号: 1676-1002-ND
供应商: Digi-Key
标准整包数: 1
OCTAVO SYSTEMS 微控制器(MCU) OSD3358-512M-BSM

OSD3358-512M-BSM概述

    OSD335x-SM Family:高效集成系统级封装模块

    产品简介

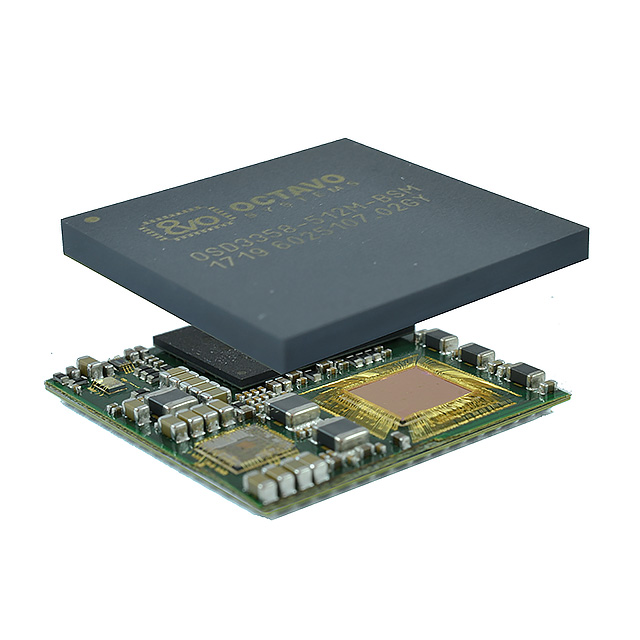

    OSD335x-SM Family是Octabo Systems LLC设计的一系列高性能系统级封装(System-In-Package, SiP)产品,专为基于德州仪器(Texas Instruments, TI)Sitara™ AM335x处理器的系统设计提供便捷高效的实施途径。此系列产品集成了AM335x处理器、TPS65217C电源管理集成电路(Power Management IC, PMIC)、TL5209低压差稳压器(Low Dropout Regulator, LDO)、最高可达1GB的DDR3内存以及4KB的EEPROM存储器。所有这些组件被整合到一个紧凑的21mm x 21mm的256球栅阵列(Ball Grid Array, BGA)封装中,从而显著减少了设计时间和复杂度,提高了系统的可靠性。

    技术参数


    处理器:
    - ARM® Cortex®-A8内核,频率高达1GHz。
    - 8通道12位逐次逼近寄存器(Successive Approximation Register, SAR)模数转换器(Analog-to-Digital Converter, ADC)。
    - 以太网接口(Ethernet),速率可选10/100/1000Mbps,配置为双端口。
    - 支持USB 2.0高速OTG(On-The-Go)模式和双物理层(Physical Layer, PHY)接口。
    - 多媒体卡(MultiMedia Card, MMC)、安全数字(Secure Digital, SD)和安全数字输入输出(Secure Digital Input/Output, SDIO)接口各三个。
    - 集成液晶显示器控制器(LCD Controller)及SGX 3D图形引擎,支持PRU子系统。
    - 可访问所有AM335x外设接口,如控制器局域网络(Controller Area Network, CAN)、串行外设接口(Serial Peripheral Interface, SPI)、通用异步收发传输器(Universal Asynchronous Receiver/Transmitter, UART)、集成电路间通信(Inter-Integrated Circuit, I2C)及通用输入输出(General Purpose Input/Output, GPIO)等。
    电气特性:
    - 内置电容:集成多种用于输入输出电源的电容,确保系统稳定运行。
    - 支持多路电源输入:交流适配器、USB或单电池(1S)锂离子/锂聚合物电池均可作为电源输入。
    - 输出电压:提供1.8V、3.3V及SYS电压。
    - I/O电压选择:支持1.8V或3.3V I/O电压设置。
    工作环境:
    - 操作温度范围:0°C至85°C。
    - 存储温度范围:-40°C至85°C。

    产品特点和优势


    - 高集成度:将超过100个元器件整合到单一封装中,显著减少了设计时间和复杂度。
    - 宽间距BGA:允许低成本组装,提高生产效率。
    - 减小板空间:相比独立实施方式,减少60%的板空间需求。
    - 增强可靠性:通过降低组件数量提升系统整体可靠性。
    - 软件兼容性:与AM335x开发工具和软件兼容,方便进行二次开发。

    应用案例和使用建议


    典型应用:
    - 工业自动化:利用其强大的计算能力和丰富的接口资源,适合于各种工业控制系统和机器人应用。
    - 医疗设备:适用于需要高性能计算和多种通信接口的医疗设备,如患者监护仪、超声设备等。
    - 消费电子:如智能家电、智能家居控制系统等,可以有效满足现代家庭对智能化、联网化的需求。
    使用建议:
    - 在设计时需充分考虑电源管理和散热问题,以保证系统稳定运行。
    - 考虑到系统的灵活性和可扩展性,建议预留足够的接口和电源余量。
    - 利用文档中提供的参考设计和指南,可以快速上手,缩短产品开发周期。

    兼容性和支持


    - 兼容性:与AM335x开发工具和软件完全兼容,便于用户快速开发并实现系统功能。
    - 技术支持:Octabo Systems LLC提供全面的技术支持和维护服务,帮助用户解决在设计和使用过程中可能遇到的问题。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 系统启动失败 | 检查电源连接是否正确,确保外部电源稳定。 |
    | 运行时出现异常 | 更新系统固件,确保所有组件驱动程序最新。 |
    | 内存不足 | 增加DDR3内存容量,从512MB升级到1GB。 |

    总结和推荐


    综上所述,OSD335x-SM Family不仅集成了强大的硬件资源,而且提供了出色的兼容性和易于使用的设计指南。无论是对于初创企业还是成熟公司,它都是一个值得推荐的产品,能够显著加速新产品的上市时间并提高系统可靠性。因此,强烈建议在相关项目中采用此产品。

OSD3358-512M-BSM参数

参数
外设 -
接口类型 CAN,Ethernet,I2C,LCD,McASP,SPI,UART,USB
数据转换器 -
电压-电源(Vcc/Vdd) -
RAM大小 512MB
核心处理器 ARM® Cortex®-A8,AM3358
数据总线宽度 -
EEPROM大小 -
I/O数量 -
速度 1GHz
内核数 -
最大工作供电电压 5.5V
振荡器类型 -
程序存储器类型 ROM
最小工作供电电压 2.75V
程序存储器大小 -
最大时钟频率 1GHz
长*宽*高 21mm(长度)*21mm(宽度)
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

OSD3358-512M-BSM厂商介绍

Octavo Systems是一家领先的高性能微控制器和微处理器解决方案供应商,专注于为嵌入式系统设计提供高集成度、高性能和低功耗的产品。公司的产品主要分为以下几个类别:

1. 微控制器(MCU):提供多种系列的微控制器,适用于各种工业、消费电子和物联网应用。

2. 微处理器(MPU):包括基于ARM架构的高性能微处理器,适用于需要复杂计算和处理能力的应用。

3. 系统级芯片(SoC):集成了处理器、内存和外围设备于一体的SoC产品,简化了系统设计并降低了成本。

4. 开发工具和软件:提供配套的开发工具和软件支持,帮助客户快速开发和部署产品。

Octavo Systems的优势在于:

- 高性能:提供业界领先的处理速度和性能,满足高要求的应用需求。
- 低功耗:优化的功耗管理技术,延长电池寿命,适合移动和便携设备。
- 高集成度:集成多种功能于单一芯片,减少外部组件,降低系统复杂性和成本。
- 灵活性:提供灵活的解决方案,满足不同客户的定制化需求。
- 技术支持:强大的技术支持团队,为客户提供从设计到生产的全方位支持。

OSD3358-512M-BSM数据手册

厂牌 PDF简要描述 下载
OCTAVO SYSTEMS 微控制器(MCU) OCTAVO SYSTEMS OSD3358-512M-BSM OSD3358-512M-BSM数据手册

OSD3358-512M-BSM封装设计

查看详情并下载
Symbol
Footprint
3D Model
