OSD3358-512M-ICB

产品分类: 微控制器(MCU)
厂牌: OCTAVO SYSTEMS
产品描述: 1GHz 512MB ROM 3.5V 5.5V 1GHz CAN,Ethernet,I2C,LCD,McASP,SPI,UART,USB ARM® Cortex®-A8,AM3358 BGA 贴片安装 27mm(长度)*27mm(宽度)
供应商型号: 1676-1005-ND
供应商: Digi-Key
标准整包数: 1

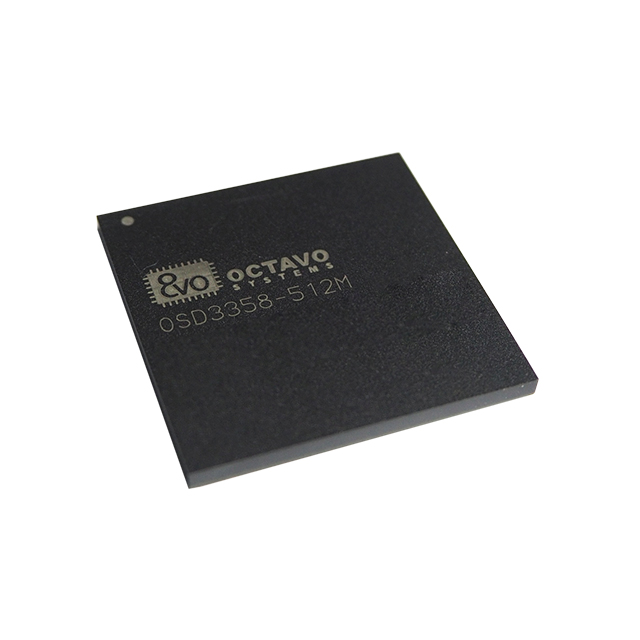

OCTAVO SYSTEMS 微控制器(MCU) OSD3358-512M-ICB

OSD3358-512M-ICB概述

    # OSD335x C-SiP 家族技术手册

    产品简介


    OSD335x C-SiP 系列是Octabo Systems公司推出的一款自包含计算系统,特别适合用于最新嵌入式应用的开发。该系列集成了德州仪器(TI)的Sitara™ ARM® Cortex®-A8 AM335x处理器、高达1 GB的DDR3L内存、最高可达16 GB的eMMC非易失性存储器、低功耗、低抖动的MEMS振荡器、4 KB EEPROM以及各种无源元件,封装在一个27mm x 27mm的IC封装内。其紧凑的设计和集成化特性使得该产品适用于快速构建完整的嵌入式计算平台,减少设计时间和复杂度,同时简化供应链管理。

    技术参数


    - 处理器: TI AM335x ARM® Cortex®-A8处理器,最高可达1 GHz,具有8通道12位SAR ADC、双10/100/1000 Mbps以太网接口、双USB 2.0 HS OTG + PHY接口、3个MMC/SD/SDIO控制器、LCD控制器、SGX 3D图形引擎、PRU子系统。
    - 存储: 最高可达1 GB DDR3内存;最高可达16 GB eMMC存储。
    - 电源管理: 输入电源包括交流适配器、USB或单节锂电池(Li-Ion/Li-Po电池)。输出电源包括1.8V、3.3V和SYS电压域。
    - 环境温度: 工作温度范围为0到85°C,存储温度范围为-40到85°C。

    产品特点和优势


    1. 集成度高: 集成了超过100个组件,包括处理器、电源管理芯片、内存、存储器和无源元件。
    2. 开发工具兼容: 兼容AM335x开发工具和软件,减少设计时间。
    3. 空间节省: 相比离散实现减少了45%的板载空间。
    4. 可靠性增强: 通过减少组件数量提高了可靠性。
    5. 简单易用: 提供广泛的大球间距,降低组装成本并简化元件采购。

    应用案例和使用建议


    应用案例
    OSD335x C-SiP系列广泛应用于工业控制、物联网设备、医疗设备、人机界面等领域。它在需要高性能计算和丰富接口的应用中表现出色,如自动化控制系统、智能家居设备和工业机器人。
    使用建议
    1. 电源连接: 确保SYSVOUT输出电源轨有足够的附加电容(约50μF),以避免启动时的浪涌电流问题。
    2. 信号线设置: 使用默认功能信号名,以便与TI的数据表进行对照,确保正确的引脚配置。
    3. 热管理: 考虑适当的散热措施,尤其是在高温环境下运行时,以防止过热导致性能下降或损坏。

    兼容性和支持


    OSD335x C-SiP系列与AM335x开发工具和软件完全兼容,提供广泛的参考资料和技术文档。此外,制造商还提供了详细的布局指南和参考设计,帮助开发者快速上手。

    常见问题与解决方案


    常见问题
    1. 启动失败: 检查电源连接是否正确,确保所有必要的电容已正确安装。
    2. 通信错误: 确认SPI、UART等接口的配置和连线是否正确。
    3. 存储问题: 检查eMMC或SD卡是否正确插入并格式化。
    解决方案
    1. 启动失败: 重新检查电源线路连接,确保所有的电源连接器都正确连接并且电源稳定。
    2. 通信错误: 重置并重新配置相关硬件接口,确认波特率和其他参数设置正确。
    3. 存储问题: 确认eMMC或SD卡已正确插入,且卡片本身没有损坏。使用读卡器验证卡片读写功能正常。

    总结和推荐


    OSD335x C-SiP是一款高度集成、易于使用的嵌入式计算平台,特别适用于需要高性能和丰富接口的应用。其紧凑的设计、丰富的功能以及良好的兼容性和支持使其在市场上具备很强的竞争优势。因此,强烈推荐给需要快速开发高性能嵌入式系统的工程师和开发者。

OSD3358-512M-ICB参数

参数
内核数 -
振荡器类型 -
EEPROM大小 -
核心处理器 ARM® Cortex®-A8,AM3358
程序存储器类型 ROM
接口类型 CAN,Ethernet,I2C,LCD,McASP,SPI,UART,USB
最小工作供电电压 3.5V
电压-电源(Vcc/Vdd) -
最大时钟频率 1GHz
速度 1GHz
程序存储器大小 -
数据转换器 -
RAM大小 512MB
I/O数量 -
最大工作供电电压 5.5V
数据总线宽度 -
外设 -
长*宽*高 27mm(长度)*27mm(宽度)
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

OSD3358-512M-ICB厂商介绍

Octavo Systems是一家领先的高性能微控制器和微处理器解决方案供应商,专注于为嵌入式系统设计提供高集成度、高性能和低功耗的产品。公司的产品主要分为以下几个类别:

1. 微控制器(MCU):提供多种系列的微控制器,适用于各种工业、消费电子和物联网应用。

2. 微处理器(MPU):包括基于ARM架构的高性能微处理器,适用于需要复杂计算和处理能力的应用。

3. 系统级芯片(SoC):集成了处理器、内存和外围设备于一体的SoC产品,简化了系统设计并降低了成本。

4. 开发工具和软件:提供配套的开发工具和软件支持,帮助客户快速开发和部署产品。

Octavo Systems的优势在于:

- 高性能:提供业界领先的处理速度和性能,满足高要求的应用需求。
- 低功耗:优化的功耗管理技术,延长电池寿命,适合移动和便携设备。
- 高集成度:集成多种功能于单一芯片,减少外部组件,降低系统复杂性和成本。
- 灵活性:提供灵活的解决方案,满足不同客户的定制化需求。
- 技术支持:强大的技术支持团队,为客户提供从设计到生产的全方位支持。

OSD3358-512M-ICB数据手册

厂牌 PDF简要描述 下载
OCTAVO SYSTEMS 微控制器(MCU) OCTAVO SYSTEMS OSD3358-512M-ICB OSD3358-512M-ICB数据手册

OSD3358-512M-ICB封装设计

查看详情并下载
Symbol
Footprint
3D Model
