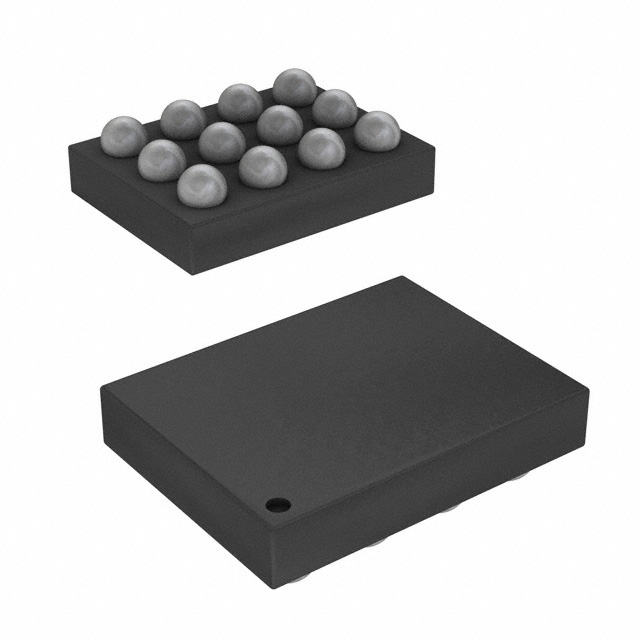

NTS0104UK,012

产品分类: 电平转换器
厂牌: NXP SEMICONDUCTORS
产品描述: Voltage Level 5.8ns 推挽式,漏极开路 1 4 1.65V,2.3V 5.5V 50Mbps 双向 2.3V~5.5V 1.65V~3.6V UFBGA-12,WLCSP 贴片安装,黏合安装 1.6mm*1.2mm*560μm
供应商型号: J-NXP1-0104814
供应商: Chip1stop
标准整包数: 1
NXP SEMICONDUCTORS 电平转换器 NTS0104UK,012

NTS0104UK,012概述


    产品简介


    NTS0104 是一款四通道双电源双向电压电平转换器,具备自动方向感应功能,能够实现不同电压电平之间的双向传输。该器件具有两个四位输入输出端口(An 和 Bn)、一个输出使能输入端(OE)以及两个供电引脚(VCC(A) 和 VCC(B))。其中,VCC(A) 的供电电压范围为 1.65 V 至 3.6 V,VCC(B) 的供电电压范围为 2.3 V 至 5.5 V。这一特性使其适用于各种电压节点间的电平转换,如 1.8 V、2.5 V、3.3 V 和 5.0 V。

    技术参数


    - 工作电压范围:
    - VCC(A): 1.65 V 至 3.6 V
    - VCC(B): 2.3 V 至 5.5 V

    - 最大数据速率:
    - 推挽模式:50 Mbps
    - 引脚描述:
    - VCC(A): 供电电压 A
    - A1, A2, A3, A4: 数据输入或输出(参考 VCC(A))
    - n.c.: 未连接
    - GND: 地线
    - OE: 输出使能输入(高电平有效;参考 VCC(A))
    - B4, B3, B2, B1: 数据输入或输出(参考 VCC(B))
    - VCC(B): 供电电压 B
    - 极限值:
    - 输入电压:-0.5 V 至 +6.5 V
    - 输出电压:-0.5 V 至 VCCO + 0.5 V
    - 输入泄漏电流:±1 μA
    - 输出泄漏电流:±1 μA

    产品特点和优势


    - 宽供电电压范围:支持多种电压节点之间的电平转换。
    - 高速数据传输:最高可达 50 Mbps 的数据速率。
    - 部分功耗模式:通过 IOFF 电路实现部分功耗模式,减少功耗。
    - 增强型 ESD 保护:HBM JESD22-A114E 类 2 超过 2500 V(A 端口),HBM JESD22-A114E 类 3B 超过 8000 V(B 端口)。
    - 多封装选项:提供多种封装选项以适应不同的应用需求。

    应用案例和使用建议


    - 应用领域:
    - I2C/SMBus
    - UART
    - GPIO
    - 使用建议:
    - 在设计应用时,确保供电电压范围符合手册要求。
    - 使用 IOFF 电路以降低功耗,提高系统效率。
    - 考虑到 ESD 保护,建议在使用过程中采取适当的防静电措施。

    兼容性和支持


    - 兼容性:NTS0104 支持多种供电电压组合,可以与多种设备进行兼容。
    - 支持:NXP 提供了详尽的技术文档和支持服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题一:在功耗模式下,设备无法正常工作。
    - 解决办法:确保 VCC(A) 和 VCC(B) 的电压正确设置,并启用 IOFF 电路。

    - 问题二:输入信号异常。
    - 解决办法:检查输入电压是否在手册规定的范围内,同时确认连接线路无误。

    总结和推荐


    综合评估:NTS0104 双向电压电平转换器是一款高性能的产品,具备宽泛的供电电压范围、出色的 ESD 保护和高效的数据传输能力。这些特点使其成为 I2C/SMBus、UART 和 GPIO 等应用的理想选择。无论是对于需要电平转换的通用接口还是对系统功耗有严格要求的应用,NTS0104 都是值得信赖的选择。
    推荐:强烈推荐使用 NTS0104。其卓越的性能、广泛的适用性和可靠的支持服务使其成为众多电子设计项目的首选。

NTS0104UK,012参数

参数
输入信号类型 -
每个电路的通道数 4
传播延迟时间 5.8ns
最大工作供电电压 5.5V
输出信号类型 -
数据速率 50Mbps
通道类型 双向
电压- VCCB 2.3V~5.5V
电路数量 1
输出类型 推挽式,漏极开路
最小工作供电电压 1.65V,2.3V
电压- VCCA 1.65V~3.6V
转换器类型 Voltage Level
长*宽*高 1.6mm*1.2mm*560μm
通用封装 UFBGA-12,WLCSP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
