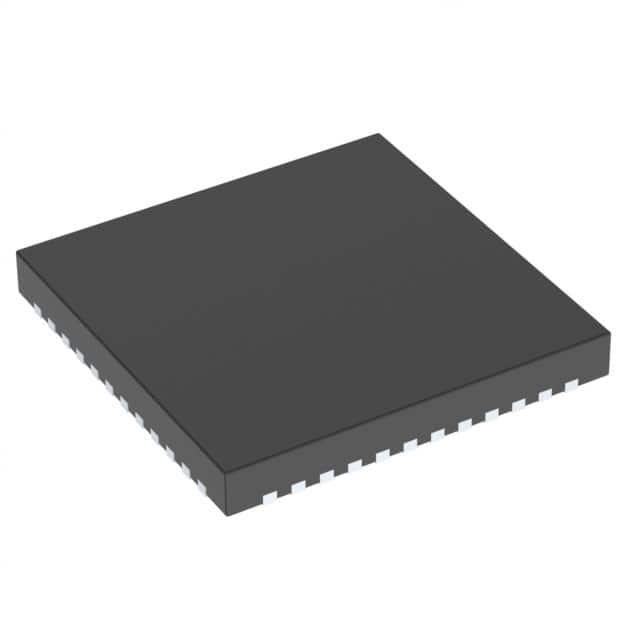

LPC5502JHI48QL

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.8V~3.6V 96MHz 48KB FLASH 64KB Brown-out Detect/Reset,DMA,I2S,POR,PWM,RNG,WDT 内部,外部 30 1 1.8V 3.6V 96MHz CAN FD,Flexcomm,I2C,SPI,UART,USART 32bit ARM® Cortex®-M33 HVQFN-48 贴片安装
供应商型号: QNF-LPC5502JHI48QL
供应商: NXP直供
标准整包数: 260
NXP SEMICONDUCTORS 微控制器(MCU) LPC5502JHI48QL

LPC5502JHI48QL概述


    产品简介


    LPC55S0x/LPC550x 系列微控制器 是一款基于 ARM Cortex-M33 的嵌入式应用处理器。这些设备集成了 CASPER 加密引擎、高达 256 KB 的片上闪存、高达 96 KB 的片上 SRAM、用于闪存加密/解密的 PRINCE 模块、代码看门狗、CAN FD(灵活数据速率)以及多种通用定时器、SCTimer/PWM、实时时钟/报警定时器、多速率定时器(MRT)、窗口看门狗定时器(WWDT)等。此外,还包含五个可配置为 USART、SPI、高速 SPI、I2C 或 I2S 接口的通用串行通信外设(Flexcomm)。此系列微控制器还配备了可编程逻辑单元(PLU)和一个每秒可以进行 2.0 百万样本转换的 16 位 ADC。
    主要功能:
    - 高性能核心: 支持高达 96 MHz 的运行频率,提供集成的数字信号处理(DSP)指令和 TrustZone 技术的安全保障。
    - 高级加密功能: 集成 CASPER 加密协处理器,支持 ECC(椭圆曲线密码学)等多种加密算法。
    - 灵活的串行接口: 支持多种通信标准,如 USART、SPI、I2C 和 I2S。
    应用领域:
    - 工业自动化
    - 物联网(IoT)
    - 嵌入式系统
    - 数字信号处理

    技术参数


    - 核心架构: ARM Cortex-M33
    - 运行频率: 最高可达 96 MHz
    - 内存:
    - 闪存:最高 256 KB
    - SRAM:最高 96 KB
    - 加密特性: CASPER 加密协处理器,支持 AES 和 SHA
    - 时钟源: 内部 FRO(自由运行振荡器),外部晶体振荡器(32 kHz 到 32 MHz)
    - 电源电压: 1.8 V 至 3.6 V
    - 封装选项: HTQFP64 和 HVQFN48

    产品特点和优势


    LPC55S0x/LPC550x 系列微控制器提供了诸多独特功能和优势:
    - 高安全性: 基于 ARM TrustZone 技术提供硬件级的安全保护,包括 AES-256 加密/解密引擎、PUF(物理不可克隆函数)、SHA2 和真随机数生成器。
    - 强大的处理能力: 支持浮点运算单元(FPU)和数字信号处理(DSP)指令,提高计算效率。
    - 低功耗模式: 提供多种低功耗模式,降低系统能耗。
    - 灵活的外设配置: 支持多种通信接口和模拟外设,适用于多种应用场景。

    应用案例和使用建议


    LPC55S0x/LPC550x 系列微控制器广泛应用于工业控制、物联网设备等领域。例如,在一个物联网传感器节点的设计中,可以通过配置多个 Flexcomm 来实现多种通信协议的支持,同时利用其集成的 ADC 和温度传感器进行数据采集。建议用户在选择具体型号时,根据项目的具体需求考虑所需闪存容量和 SRAM 大小,以确保最佳性能和成本效益。

    兼容性和支持


    LPC55S0x/LPC550x 与现有的大部分电子元器件和设备具有良好兼容性,可方便地与各种外围设备连接。NXP 提供了全面的技术支持,包括软件开发工具(SDK)、在线论坛和详尽的文档资料,以帮助用户快速完成项目开发。

    常见问题与解决方案


    - 问题 1: 设备启动失败。
    - 解决方案: 检查启动配置和闪存中的代码完整性,确保正确设置启动模式和启动地址。

    - 问题 2: 无法正确配置外设。
    - 解决方案: 参考技术手册中的相关章节,确认所有配置寄存器的设置是否正确,并检查连接线路。
    - 问题 3: 数据传输不稳定。
    - 解决方案: 确认所有外设的初始化配置是否正确,检查时钟频率和总线速度设置。

    总结和推荐


    LPC55S0x/LPC550x 系列微控制器凭借其高性能、高安全性和丰富的外设配置,成为嵌入式系统设计的理想选择。特别适合需要高性能计算能力和强安全性的应用领域。建议对安全性要求高的项目和需要高计算效率的应用选择该系列产品。
    综上所述,LPC55S0x/LPC550x 是一个值得推荐的产品,特别是在工业自动化和物联网领域。

LPC5502JHI48QL参数

参数
接口类型 CAN FD,Flexcomm,I2C,SPI,UART,USART
振荡器类型 内部,外部
数据转换器 -
外设 Brown-out Detect/Reset,DMA,I2S,POR,PWM,RNG,WDT
最大时钟频率 96MHz
EEPROM大小 -
速度 96MHz
RAM大小 48KB
程序存储器大小 64KB
最小工作供电电压 1.8V
核心处理器 ARM® Cortex®-M33
电压-电源(Vcc/Vdd) 1.8V~3.6V
最大工作供电电压 3.6V
I/O数量 30
内核数 1
数据总线宽度 32bit
程序存储器类型 FLASH
通用封装 HVQFN-48
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LPC5502JHI48QL厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC5502JHI48QL数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC5502JHI48QL LPC5502JHI48QL数据手册

LPC5502JHI48QL封装设计

查看详情并下载
Symbol
Footprint
3D Model
