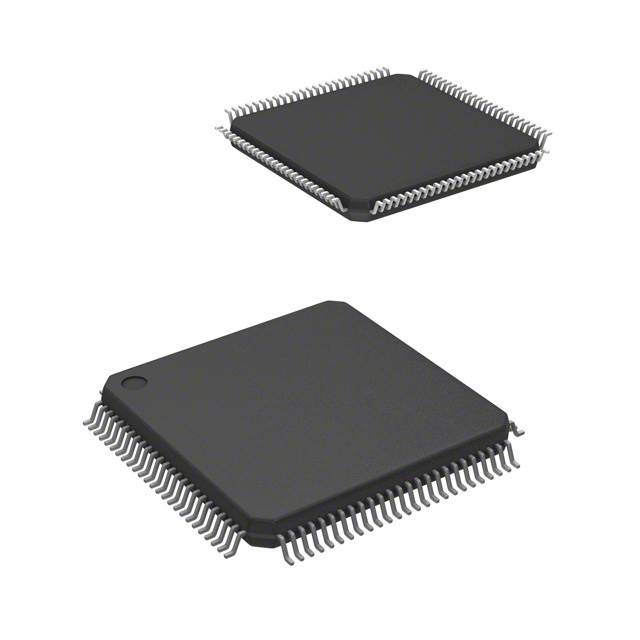

FS32K144MNT0VLLR

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.7V~5.5V 64MHz 64KB FLASH 512KB POR,PWM,WDT 内部 89 1 2.7V 5.5V 64MHz CANbus,FlexIO,I2C,LINbus,SPI,UART,USART 4 x 8 A/D 16x12b,D/A 1x8b 32bit ARM® Cortex®-M4F LQFP-100 贴片安装,黏合安装
供应商型号: QNF-FS32K144MNT0VLLR
供应商: NXP直供
标准整包数: 1000
NXP SEMICONDUCTORS 微控制器(MCU) FS32K144MNT0VLLR

FS32K144MNT0VLLR概述


    产品简介


    S32K1xx系列微控制器是一种高性能的32位嵌入式处理器,支持多种型号,包括S32K116、S32K118、S32K142、S32K142W、S32K144、S32K144W、S32K146和S32K148。这些微控制器广泛应用于工业控制、汽车电子、智能家居等领域,凭借其强大的计算能力和丰富的外设接口,能够满足各种复杂的应用需求。

    技术参数


    - 电压范围: 2.7 V 至 5.5 V
    - 工作温度范围: HS模式下为-40 °C 至 105 °C;RUN模式下为-40 °C 至 150 °C
    - CPU核心: 支持高达112 MHz的时钟频率,内建数字信号处理器(DSP)和浮点运算单元(FPU)
    - 外部振荡器: 快速外部振荡器频率为4 MHz至40 MHz,最大支持50 MHz
    - 内部振荡器: 快速内部RC振荡器(FIRC)为48 MHz,慢速内部RC振荡器(SIRC)为8 MHz
    - 电源管理: 多种低功耗模式,包括HSRUN、RUN、STOP、VLPR和VLPS模式
    - 内存: 高达2 MB的程序闪存存储器,支持ECC校验;64 KB的FlexNVM用于数据闪存存储和EEPROM仿真
    - I/O引脚: 最多支持156个具有中断功能的GPIO引脚
    - 通信接口: 支持多达三路低功耗通用异步收发器(LPUART)、三路低功耗串行外围接口(LPSPI)和两路低功耗I²C(LPI2C)

    产品特点和优势


    S32K1xx系列微控制器具备以下特点和优势:
    - 高性能处理能力: 支持ARM Cortex-M4F和M0+核心,具有112 MHz的工作频率和1.25 Dhrystone MIPS/MHz的性能
    - 低功耗设计: 内置低功耗电源管理模块,能够在不同工作模式之间切换,以适应不同的应用场景
    - 丰富的外设: 包括多个通信接口、模拟输入/输出模块和定时器模块,能够满足复杂的系统设计需求
    - 安全功能: 集成了加密服务引擎(CSEc),支持硬件安全扩展(SHE),提供全面的安全保障

    应用案例和使用建议


    S32K1xx系列微控制器广泛应用于工业自动化、汽车电子和消费电子等领域。例如,在工业自动化中,可以利用其丰富的通信接口和定时器模块实现精确的控制和监测。在汽车电子中,通过集成的安全功能,可以提高系统的可靠性和安全性。
    使用建议:
    - 在设计复杂系统时,应充分利用其强大的处理器性能和丰富的外设资源,以提升系统的整体性能和可靠性
    - 注意电源管理和功耗控制,合理选择工作模式以确保系统在各种应用场景下的稳定运行

    兼容性和支持


    S32K1xx系列微控制器支持多种开发工具和软件库,如NXP S32 Design Studio(GCC)、IAR、GHS和Arm®。同时,NXP公司提供了详尽的技术文档和工具支持,帮助开发者快速上手并解决问题。

    常见问题与解决方案


    - 问: 如何处理系统出现的错误标志?
    - 答: 在HSRUN模式下,CSEc或EEPROM操作会触发错误标志,此时需要将系统切换到RUN模式执行相应的操作。

    - 问: 如何优化系统的功耗?
    - 答: 利用系统的低功耗模式(如STOP、VLPR和VLPS模式),并通过合理的时钟配置来降低功耗。

    总结和推荐


    S32K1xx系列微控制器是一款高性能、低功耗且功能丰富的嵌入式处理器,适用于各种复杂的应用场景。其强大的计算能力、丰富的外设接口和安全功能使其成为工业自动化、汽车电子和消费电子等领域的理想选择。强烈推荐在涉及高性能和高可靠性要求的设计中使用此系列产品。

FS32K144MNT0VLLR参数

参数
速度 64MHz
电压-电源(Vcc/Vdd) 2.7V~5.5V
RAM大小 64KB
最大时钟频率 64MHz
接口类型 CANbus,FlexIO,I2C,LINbus,SPI,UART,USART
数据转换器 A/D 16x12b,D/A 1x8b
I/O数量 89
最大工作供电电压 5.5V
内核数 1
程序存储器大小 512KB
最小工作供电电压 2.7V
数据总线宽度 32bit
外设 POR,PWM,WDT
EEPROM大小 4 x 8
核心处理器 ARM® Cortex®-M4F
振荡器类型 内部
程序存储器类型 FLASH
通用封装 LQFP-100
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FS32K144MNT0VLLR厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FS32K144MNT0VLLR数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS FS32K144MNT0VLLR FS32K144MNT0VLLR数据手册

FS32K144MNT0VLLR封装设计

查看详情并下载
Symbol
Footprint
3D Model
