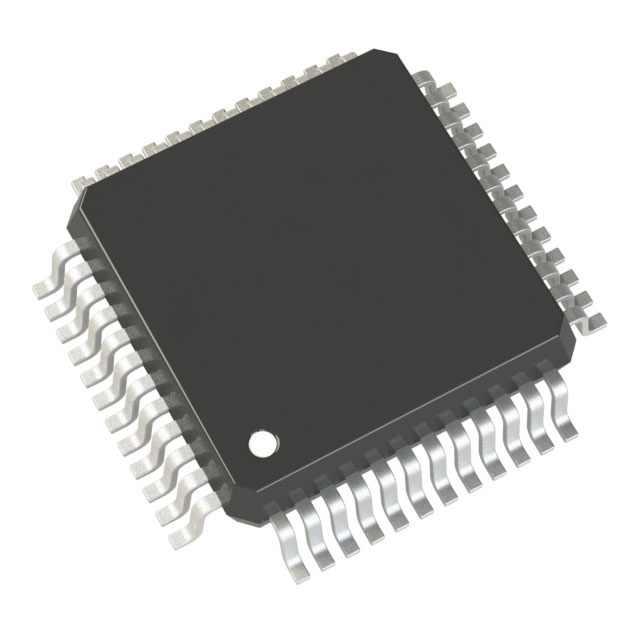

FS32K116LAT0MLFT

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.7V~5.5V 48MHz 17KB FLASH 128KB DMA,PWM,WDT 内部 43 1 2.7V 5.5V 48MHz CANbus,FlexIO,I2C,LINbus,SPI,UART,USART 2 x 8 A/D 13x12b SAR; D/A 1x8b 32bit ARM® Cortex®-M0+ LQFP-48 贴片安装 7mm(长度)*7mm(宽度)
供应商型号: 31M-FS32K116LAT0MLFT
供应商: 云汉优选
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) FS32K116LAT0MLFT

FS32K116LAT0MLFT概述

    S32K1xx系列电子元器件技术手册

    产品简介


    S32K1xx系列是一款高性能的汽车级32位微控制器(MCU),由恩智浦半导体公司(NXP)生产。该系列MCU适用于各种复杂的嵌入式系统,涵盖了从车身控制到网络连接的各种应用。S32K1xx系列MCU具备强大的处理能力、丰富的通信接口和高可靠性,特别适合于需要高性能和可靠性的应用环境。

    技术参数


    S32K1xx系列MCU的主要技术规格如下:
    - 工作条件
    - 电压范围:2.7 V至5.5 V
    - 环境温度范围:-40°C至105°C(对于HSRUN模式),-40°C至150°C(对于RUN模式)

    - CPU
    - Arm Cortex-M4F/M0+内核,32位CPU,支持最高112 MHz频率
    - 支持浮点运算单元(FPU)

    - 时钟
    - 高速外部振荡器(SOSC):4 MHz至40 MHz
    - 快速内部RC振荡器(FIRC):48 MHz
    - 慢速内部RC振荡器(SIRC):8 MHz
    - 低功耗振荡器(LPO):128 kHz

    - 电源管理
    - 多种电源模式:HSRUN, RUN, STOP, VLPR, 和 VLPS
    - 可编程的安全服务引擎(CSEc)提供安全功能
    - 存储器
    - 程序闪存:最高2 MB
    - 灵活非易失性内存(FlexNVM):最高64 KB
    - SRAM:最高256 KB
    - 可配置为SRAM或EEPROM仿真

    - 模拟
    - 最多两个12位模数转换器(ADC),每个模块最多32个模拟输入通道
    - 内置比较器(CMP),带内置8位数模转换器(DAC)
    - 通信接口
    - 低功耗通用异步收发器(LPUART/LIN):最多三个模块,支持直接存储器访问(DMA)
    - 低功耗串行外设接口(LPSPI):最多两个模块,支持DMA
    - 低功耗I²C(LPI2C):最多两个模块,支持DMA
    - 灵活I/O(FlexIO):最多一个10/100 Mbps以太网MAC模块和两个同步音频接口(SAI)模块
    - FlexCAN模块:最多三个模块,支持CAN-FD协议
    - 调试
    - 串行线调试端口(SWJ-DP)结合了调试观察点和跟踪(DWT)、仪器追踪宏单元(ITM)、测试端口接口单元(TPIU)等功能
    - 片上调试断点单元(FPB)用于代码修补和断点设置

    产品特点和优势


    - 高效能:强大的Cortex-M4F核心支持高达112 MHz的频率,提供了卓越的计算能力和浮点运算支持。
    - 多功能:集成多个模拟和数字模块,满足多样化的应用需求。
    - 安全性:通过硬件安全模块(CSEc)实现多种安全功能,确保系统的安全性和可靠性。
    - 低功耗:支持多种电源管理模式,可以在不同操作条件下保持最低功耗。
    - 高可靠性:采用错误校正码(ECC)保护闪存和SRAM,保证数据完整性和系统稳定性。

    应用案例和使用建议


    S32K1xx系列MCU广泛应用于汽车电子、工业控制和消费电子等领域。例如,在车身控制单元(BCM)中,可以利用其高精度的ADC和多种通信接口进行实时数据采集和处理。在以太网模块中,可以实现高速数据传输和远程监控。为了最大化性能并减少功耗,建议:
    - 在性能要求不高时,尽量使用RUN模式而非HSRUN模式,以降低功耗。
    - 尽可能利用DMA来提高数据传输效率,减少CPU负载。
    - 仔细选择合适的电源模式,根据实际应用需求平衡功耗和性能。

    兼容性和支持


    S32K1xx系列MCU与多种其他NXP产品兼容,包括外部存储器、传感器和其他外围设备。NXP提供了全面的支持服务,包括设计文档、开发工具和在线技术支持。此外,NXP还为用户提供了一系列软件工具,如NXP S32 Design Studio,涵盖编译器、调试器等多个方面,助力用户快速完成开发。

    常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方案:
    1. 问题:在HSRUN模式下执行CSEc命令时触发错误标志。
    - 解决方案:将系统切换到RUN模式(80 MHz)后再执行CSEc命令。
    2. 问题:启动时电源电压波动导致设备损坏。
    - 解决方案:确保电源电压稳定在规定的范围内,并正确使用外部滤波电容进行电压稳定。
    3. 问题:ADC性能受外部干扰影响。
    - 解决方案:避免将ADC信号线靠近高频切换信号或VDD/VSS引脚,适当增加滤波电容以减小噪声干扰。

    总结和推荐


    综上所述,S32K1xx系列MCU凭借其高性能、多功能性和高可靠性,在众多嵌入式系统中表现出色。它特别适合于需要高性能计算和可靠性的汽车电子、工业控制和消费电子等领域。因此,我们强烈推荐这一系列产品给需要这些特性的用户。

FS32K116LAT0MLFT参数

参数
RAM大小 17KB
I/O数量 43
数据转换器 A/D 13x12b SAR; D/A 1x8b
数据总线宽度 32bit
最大时钟频率 48MHz
最大工作供电电压 5.5V
程序存储器类型 FLASH
程序存储器大小 128KB
最小工作供电电压 2.7V
振荡器类型 内部
接口类型 CANbus,FlexIO,I2C,LINbus,SPI,UART,USART
外设 DMA,PWM,WDT
内核数 1
核心处理器 ARM® Cortex®-M0+
速度 48MHz
电压-电源(Vcc/Vdd) 2.7V~5.5V
EEPROM大小 2 x 8
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 LQFP-48
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

FS32K116LAT0MLFT厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FS32K116LAT0MLFT数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS FS32K116LAT0MLFT FS32K116LAT0MLFT数据手册

FS32K116LAT0MLFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
