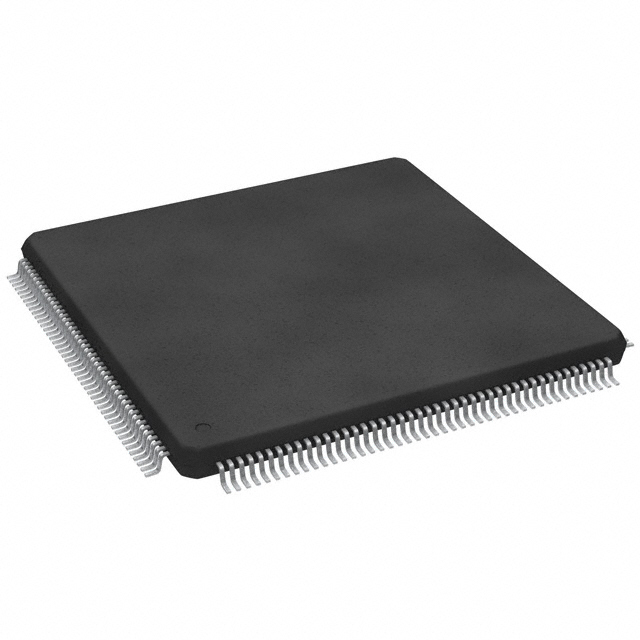

FS32K148HET0MLUT

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.7V~5.5V 80MHz 256KB FLASH 2MB I2S,POR,PWM,WDT 内部 156 1 2.7V 5.5V 80MHz CANbus,Ethernet,FlexIO,I2C,LINbus,SPI,UART,USART 4 x 8 32bit ARM® Cortex®-M4F LQFP-176 贴片安装
供应商型号: CY-FS32K148HET0MLUT
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) FS32K148HET0MLUT

FS32K148HET0MLUT概述

    S32K1xx系列电子元器件技术手册

    产品简介


    S32K1xx系列是NXP半导体推出的一款高性能、低功耗微控制器(MCU),集成了多种功能模块,适用于广泛的应用场景。这款MCU基于Arm® Cortex-M4F/M0+核心架构,具有高频率处理能力和卓越的能量效率,特别适合于汽车、工业自动化、物联网(IoT)等领域。

    技术参数


    - 操作特性:
    - 工作电压范围:2.7 V至5.5 V
    - 环境温度范围:HSRUN模式下为-40°C至105°C,RUN模式下为-40°C至125°C
    - 核心与处理器:
    - 支持最高112 MHz的频率(HSRUN模式)
    - 配备单精度浮点单元(FPU)和数字信号处理器(DSP)
    - 集成可配置的嵌套向量中断控制器(NVIC)
    - 时钟接口:
    - 快速外部振荡器(SOSC):4 MHz至40 MHz
    - 快速内部RC振荡器(FIRC):48 MHz
    - 慢速内部RC振荡器(SIRC):8 MHz
    - 低功耗振荡器(LPO):128 kHz
    - 系统相位锁定环(SPLL):最高112 MHz(HSRUN模式)
    - 最高20 MHz TCLK和25 MHz SWDCLK
    - 电源管理:
    - 支持多种电源模式:HSRUN、RUN、STOP、VLPR、VLPS
    - 集成功率管理控制器(PMC),支持时钟门控和低功耗操作
    - 内存和接口:
    - 闪存:最多2 MB程序闪存,带有错误校正代码(ECC)
    - 数据闪存:最多64 KB的FlexNVM,带有ECC和EEPROM仿真
    - SRAM:最多256 KB,带ECC
    - FlexRAM:最多4 KB,可用于SRAM或EEPROM仿真
    - 模拟混合信号:
    - 多达两个12位模数转换器(ADC),每个模块最多32个模拟输入通道
    - 带有8位数模转换器(DAC)的模拟比较器(CMP)
    - 通信接口:
    - 多达三个低功耗通用异步收发器(LPUART/LIN)模块,支持直接存储器访问(DMA)
    - 多达三个低功耗串行外设接口(LPSPI)模块,支持DMA
    - 多达两个低功耗内部集成电路(LPI2C)模块,支持DMA
    - 多达三个FlexCAN模块,支持可选的CAN-FD
    - FlexIO模块用于通信协议和外围设备的仿真
    - 多达一个10/100 Mbps以太网,支持IEEE1588标准,两个同步音频接口(SAI)模块
    - 调试功能:
    - 支持串行线调试端口(SWJ-DP)和JTAG
    - 包含调试观察点和跟踪(DWT)、指令追踪宏单元(ITM)、测试端口接口单元(TPIU)、闪存补丁和断点(FPB)单元

    产品特点和优势


    - 高集成度:集成了多种高性能模块,如FPU、DSP、NVIC等,减少了外部芯片的需求。
    - 低功耗设计:采用多种低功耗模式和时钟门控技术,有效降低了功耗。
    - 安全特性:内置加密服务引擎(CSEc)实现全面的安全功能,支持硬件加密和安全保护。
    - 丰富的接口:提供多种通信接口,适用于不同应用场景的连接需求。
    - 强大的计算能力:支持高达112 MHz的运行频率,提高了数据处理速度和响应时间。

    应用案例和使用建议


    S32K1xx系列MCU适用于广泛的工业控制、汽车电子、消费电子和物联网应用。例如,在工业自动化领域,它可以用作机器人的主控芯片,通过集成的多个通信接口和灵活的GPIO,可以方便地连接各种传感器和执行机构。在物联网应用中,它可以作为智能家居系统的控制中心,负责处理来自各种传感器的数据并发送到云端。
    使用建议:
    - 在设计时应注意系统的散热和电源管理,特别是在HSRUN模式下工作的高温条件下。
    - 考虑到安全性,当进行加密操作或EEPROM写入/擦除时,需要将系统切换到RUN模式以避免触发错误标志。

    兼容性和支持


    S32K1xx系列MCU提供了多种封装选项,包括32引脚QFN、48引脚LQFP、64引脚LQFP、100引脚LQFP、100引脚MAPBGA、144引脚LQFP和176引脚LQFP,以满足不同应用场景的需求。此外,NXP提供了丰富的开发工具和支持文档,包括S32 Design Studio (GCC) + SDK、IAR、GHS、Arm、Lauterbach和iSystems等多种开发环境,确保开发者能够快速上手和高效开发。

    常见问题与解决方案


    1. 问题:如何正确选择合适的封装?
    - 解决方案:根据实际应用需求选择适合的封装类型,参考“Feature Comparison”表格中的描述,选择合适的引脚数量和功能模块。
    2. 问题:如何避免在HSRUN模式下进行加密操作或EEPROM写入/擦除时出现错误标志?
    - 解决方案:在执行这些操作之前,需将系统切换到RUN模式(80 MHz),以确保操作的正常进行。

    总结和推荐


    S32K1xx系列MCU以其高性能、低功耗和丰富的功能成为市场上一款极具竞争力的产品。它的高集成度、安全特性和强大的通信能力使其非常适合应用于工业控制、汽车电子和物联网领域。因此,强烈推荐在上述应用场景中选用S32K1xx系列MCU。对于希望在项目中实现高效能和低功耗的开发者来说,S32K1xx无疑是一个理想的选择。

FS32K148HET0MLUT参数

参数
数据总线宽度 32bit
EEPROM大小 4 x 8
最小工作供电电压 2.7V
速度 80MHz
内核数 1
最大时钟频率 80MHz
RAM大小 256KB
电压-电源(Vcc/Vdd) 2.7V~5.5V
I/O数量 156
程序存储器类型 FLASH
接口类型 CANbus,Ethernet,FlexIO,I2C,LINbus,SPI,UART,USART
核心处理器 ARM® Cortex®-M4F
数据转换器 -
振荡器类型 内部
程序存储器大小 2MB
外设 I2S,POR,PWM,WDT
最大工作供电电压 5.5V
通用封装 LQFP-176
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

FS32K148HET0MLUT厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FS32K148HET0MLUT数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS FS32K148HET0MLUT FS32K148HET0MLUT数据手册
