LPC1113FHN33/301,5

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.8V~3.6V 50MHz 8KB FLASH 24KB Brown-out Detect/Reset,POR,WDT 内部 28 1 1.95V I2C,SPI,UART,USART A/D 8x10b 32bit ARM® Cortex®-M0 HVQFN-33 贴片安装
供应商型号: 771-LPC1113FHN333015
供应商: Mouser
标准整包数: 1

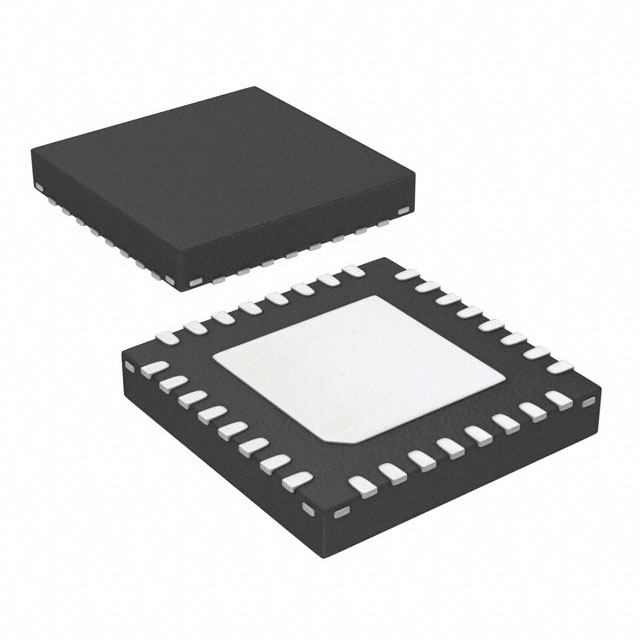

NXP SEMICONDUCTORS 微控制器(MCU) LPC1113FHN33/301,5

LPC1113FHN33/301,5概述

    LPC1110/11/12/13/14/15系列微控制器产品概述

    1. 产品简介


    LPC1110/11/12/13/14/15是NXP公司推出的基于ARM Cortex-M0处理器的低功耗32位微控制器系列,适用于8/16位微控制器应用。这一系列微控制器以其高性能、低功耗、简洁指令集和内存寻址方式著称,并提供了比现有8/16位架构更小的代码尺寸。

    2. 技术参数


    - CPU频率:最高可达50MHz。
    - 存储器:最高支持64KB闪存和8KB RAM。
    - 外设:
    - GPIO:最多可达42个通用输入输出引脚,支持配置上拉/下拉电阻和开漏模式。
    - ADC:10位模数转换器。
    - UART/SPI/I2C:具备串行通信功能,支持RS-485/UART,两个SPI接口和I2C总线接口。
    - 时钟源:12MHz内部RC振荡器(可选系统时钟),外部晶振(1-25MHz),可编程看门狗振荡器(9.4kHz到2.3MHz)。
    - 电源管理:内置PMU(电源管理单元),支持睡眠、深度睡眠和深度掉电模式。
    - 温度范围:标准型号为-40°C至+105°C。

    3. 产品特点和优势


    - 高性能ARM Cortex-M0处理器:运行频率高达50MHz。
    - 高级中断处理:内置嵌套向量中断控制器(NVIC),非屏蔽中断(NMI)。
    - 系统调试:支持串行线调试(SWD)。
    - 电源管理:支持多种低功耗模式,通过简单的函数调用优化性能并降低功耗。
    - 丰富的接口:提供多个通用计数器/定时器、高电流驱动输出、多种串行接口。

    4. 应用案例和使用建议


    - 电表:可用于智能电表的设计,实时监测电力消耗。
    - 照明系统:集成的定时器和IO端口可以控制LED灯具的开关和亮度调节。
    - 白家电:适用于冰箱、洗衣机等家用电器的控制系统。
    使用建议:确保外围电路设计符合电气特性要求,尤其是在电源管理和信号完整性方面。推荐使用专用软件工具进行系统调试和固件更新,如LPCXpresso。

    5. 兼容性和支持


    - 封装类型:LQFP48、HVQFN33、TFBGA48等多种封装形式,便于不同应用场景的选择。
    - 支持服务:提供开发文档和技术支持,包括在线论坛和技术指南,帮助开发者快速掌握产品使用方法。

    6. 常见问题与解决方案


    - 问题:如何进行程序烧录?
    - 解决:通过内部引导加载程序(ISP/IAP)进行在线编程,也可以使用专用编程工具如J-Link。
    - 问题:电源管理问题导致功耗增加?
    - 解决:检查电源管理设置是否正确,确保使用低功耗模式。

    7. 总结和推荐


    LPC1110/11/12/13/14/15系列微控制器凭借其强大的性能、丰富的外设和低功耗设计,在众多应用中表现出色。其广泛的温度范围和支持的多种封装使其适合各种工业和消费电子产品。我们强烈推荐这款产品用于需要高性能、低成本和低功耗控制的应用场景。

LPC1113FHN33/301,5参数

参数
程序存储器大小 24KB
数据总线宽度 32bit
最小工作供电电压 -
I/O数量 28
电压-电源(Vcc/Vdd) 1.8V~3.6V
最大时钟频率 -
内核数 1
RAM大小 8KB
振荡器类型 内部
数据转换器 A/D 8x10b
EEPROM大小 -
核心处理器 ARM® Cortex®-M0
速度 50MHz
程序存储器类型 FLASH
外设 Brown-out Detect/Reset,POR,WDT
接口类型 I2C,SPI,UART,USART
最大工作供电电压 1.95V
通用封装 HVQFN-33
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LPC1113FHN33/301,5厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC1113FHN33/301,5数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC1113FHN33/301,5 LPC1113FHN33/301,5数据手册

LPC1113FHN33/301,5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.9225 ¥ 49.5713
10+ $ 4.002 ¥ 33.4967
25+ $ 3.64 ¥ 30.4668
100+ $ 3.192 ¥ 26.717
260+ $ 2.8784 ¥ 24.0922
520+ $ 2.3856 ¥ 19.9675
1040+ $ 2.3296 ¥ 19.4988
2600+ $ 2.2624 ¥ 18.9363
库存: 259
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 49.57
