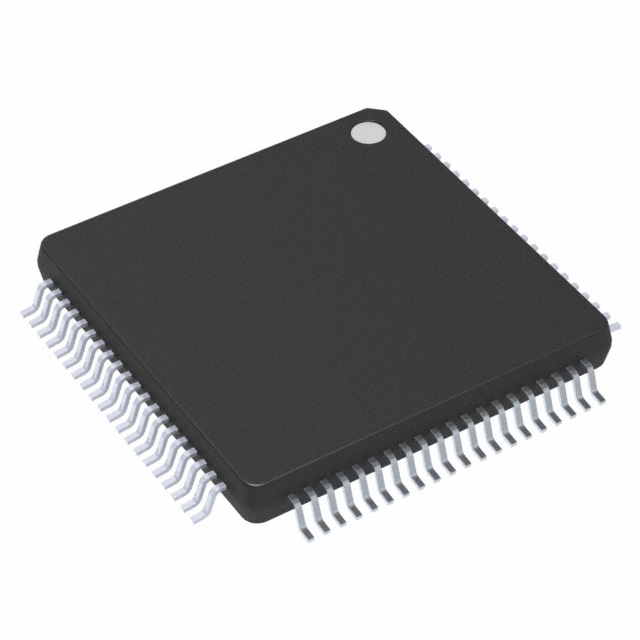

MK10DX64VLK7R

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.71V~3.6V 72MHz 16KB FLASH 64KB DMA,I2S,LVD,POR,PWM,WDT 内部 56 1 3.6V 72MHz CANbus,EBI,EMI,I2C,IrDA,SPI,UART,USART 2 x 8 A/D 31x16b,D/A 1x12b 32bit ARM® Cortex®-M4 LQFP-80 贴片安装,黏合安装
供应商型号: QNF-MK10DX64VLK7R
供应商: NXP直供
标准整包数: 1000
NXP SEMICONDUCTORS 微控制器(MCU) MK10DX64VLK7R

MK10DX64VLK7R概述


    产品简介


    产品名称: K10P81M72SF1
    产品类型: 微控制器(MCU)
    主要功能: K10系列微控制器是一款高性能、低功耗的产品,集成多种系统外设、安全模块和模拟模块。它适用于各种嵌入式系统设计,如工业控制、汽车电子和智能家居等。
    应用领域:
    - 工业自动化控制系统
    - 汽车电子设备
    - 智能家居和消费电子产品
    - 医疗设备
    - 物联网(IoT)终端设备

    技术参数


    基本参数:
    - 供电电压范围: 1.71V至3.6V
    - 操作温度范围: -40°C至105°C
    - 时钟频率范围: 3 MHz至32 MHz(晶体振荡器),支持外部32kHz时钟
    - 封装形式: 多种,包括32 QFN, 48 QFN, 64 LQFP, 121 MAPBGA等
    详细参数:
    - 核心模块:
    - 支持多种低功耗模式,用于优化功耗管理。
    - 多通道DMA控制器,最多支持63个请求源。
    - 16位硬件CRC模块,快速循环冗余校验。
    - 存储器:
    - 程序闪存大小可选32KB至1MB。
    - 内置Flash记忆体可以达到最高100MHz的运行频率。

    - 模拟模块:
    - 两个16位逐次逼近型ADC。
    - 集成可编程增益放大器(PGA)到每个ADC。
    - 12位DAC输出。
    - 定时器:
    - 8通道电机控制/通用/PWM定时器。
    - 实时时钟(RTC)。

    - 通信接口:
    - CAN总线模块。
    - 两个SPI接口。
    - 两个I2C接口。
    - 四个UART接口。
    - I2S音频接口。

    产品特点和优势


    - 低功耗模式: 支持多种低功耗模式,包括运行模式、等待模式和多种停机模式,以适应不同应用场景下的功耗需求。
    - 高度集成: 集成了众多外设模块,减少了外围电路的需求,简化了系统设计。
    - 安全性高: 具有硬件CRC模块和唯一标识号,增强了系统的可靠性和安全性。
    - 高性能: 可以通过高速时钟实现高速数据处理能力。

    应用案例和使用建议


    应用案例
    - 工业控制: 利用其丰富的接口和强大的处理能力,K10微控制器广泛应用于工业自动化控制系统中,如生产线监控和控制。
    - 汽车电子: 适合用于车身控制模块、仪表盘、车载娱乐系统等,满足严格的汽车电子标准。
    - 智能家居: 集成多种传感器接口,适用于智能门锁、智能照明系统等。
    使用建议
    - 在选择使用K10微控制器之前,确保了解其详细的工作参数,如供电电压范围和温度范围,以确保系统稳定运行。
    - 利用低功耗模式来延长电池使用寿命,特别是在便携式设备上。
    - 考虑到其高集成度,尽量减少外围电路的设计,以提高整体系统的可靠性。

    兼容性和支持


    - 兼容性: K10P81M72SF1支持多个不同的芯片型号,如MK10DX64VLK7, MK10DX128VLK7和MK10DX256VLK7。该产品还支持广泛的通信协议和接口。
    - 技术支持: Freescale提供详尽的技术文档和工具,如参考手册、数据表和应用笔记。开发者可以通过访问Freescale官方网站获取更多技术支持。

    常见问题与解决方案


    1. 问题: 设备在高电流工作状态下出现不稳定现象。
    - 解决方案: 检查电源电压是否在规定范围内,确认所有电源引脚连接正确,特别是模拟电源和数字电源。

    2. 问题: ADC转换结果误差较大。
    - 解决方案: 重新配置ADC的采样率和分辨率,检查输入信号范围是否符合要求。如果使用了PGA,确保输入信号未超出PGA的输入范围。

    总结和推荐


    K10P81M72SF1是一款具备高集成度、高性能和低功耗特性的微控制器。适用于多种应用场景,特别是对低功耗和高性能有严格要求的领域。对于需要多种外设和安全性的应用,此产品是理想的选择。Freescale公司提供的完善的支持和技术文档也使其成为开发者的首选。因此,强烈推荐给需要强大功能且希望简化系统设计的工程师们。

MK10DX64VLK7R参数

参数
最大时钟频率 72MHz
数据总线宽度 32bit
外设 DMA,I2S,LVD,POR,PWM,WDT
振荡器类型 内部
最小工作供电电压 -
RAM大小 16KB
EEPROM大小 2 x 8
程序存储器类型 FLASH
数据转换器 A/D 31x16b,D/A 1x12b
速度 72MHz
接口类型 CANbus,EBI,EMI,I2C,IrDA,SPI,UART,USART
程序存储器大小 64KB
内核数 1
核心处理器 ARM® Cortex®-M4
I/O数量 56
电压-电源(Vcc/Vdd) 1.71V~3.6V
最大工作供电电压 3.6V
通用封装 LQFP-80
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

MK10DX64VLK7R厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MK10DX64VLK7R数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS MK10DX64VLK7R MK10DX64VLK7R数据手册

MK10DX64VLK7R封装设计

查看详情并下载
Symbol
Footprint
3D Model
