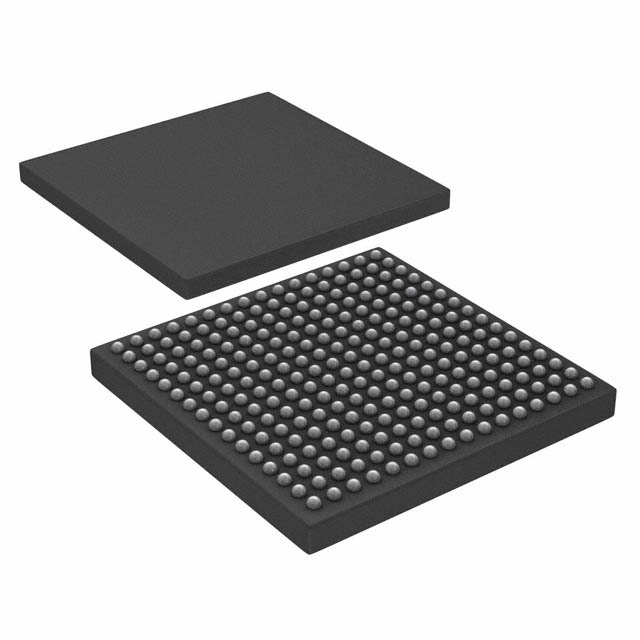

LPC4337FET256,551

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.2V~3.6V 204MHz 136KB FLASH 1MB Brown-out Detect/Reset,DMA,I²S,Motor Control PWM,POR,PWM,WDT 内部 164 2 2.2V 3.6V 204MHz CANbus,EBI,EMI,Ethernet,I2C,IrDA,Microwire,QEI,SD,SPI,SSI,SSP,UART,USART,USB,USB OTG 16 x 8 A/D 8x10b;D/A 1x10b 32bit ARM® Cortex®-M4/M0 BGA 贴片安装
供应商型号: D-LPC4337FET256,551
供应商: Future
标准整包数: 90
NXP SEMICONDUCTORS 微控制器(MCU) LPC4337FET256,551

LPC4337FET256,551概述

    LPC435X3X2X1X 技术手册解析

    1. 产品简介


    LPC435X3X2X1X 是基于 ARM Cortex-M4 架构的微控制器,配备了浮点单元(FPU)和 ARM Cortex-M0 协处理器,适用于嵌入式应用。该微控制器具备高达 1MB 的闪存和 136kB 的片上 SRAM,16kB 的 EEPROM 存储器,两个高速 USB 控制器,以太网接口,LCD 显示控制器,外部存储器控制器,四通道 SPI 闪存接口(SPIFI),以及多种可配置的数字和模拟外设。主频最高可达 204 MHz。

    2. 技术参数


    - CPU核心: ARM Cortex-M4,时钟频率最高可达 204 MHz
    - 内存:
    - 闪存:最高 1MB
    - SRAM:136kB
    - EEPROM:16kB
    - ROM:64kB
    - 外设:
    - 双 USB 控制器(主机/设备/OTG)
    - 以太网接口(10/100T)
    - 四通道 SPI 闪存接口
    - 两个 10 位 ADC(每秒 400 kSample/s)
    - 一个 10 位 DAC(每秒 400 kSample/s)
    - 电源:
    - 3.3V 电源
    - 多种低功耗模式(睡眠、深度睡眠、断电、深度断电)
    - 温度范围: -40°C 至 +105°C 或 -40°C 至 +85°C
    - 封装: LQFP208, LQFP144, LBGA256, TFBGA100

    3. 产品特点和优势


    - 高性能: ARM Cortex-M4 内核支持高达 204 MHz 的时钟频率
    - 双核架构: 配备 ARM Cortex-M4 和 Cortex-M0 双核,提高实时处理能力和系统效率
    - 强大的内存管理: 支持高达 1MB 闪存,多种 SRAM 和 EEPROM 存储选项
    - 丰富的外设: 包括多个 USB 接口、以太网接口、LCD 显示控制器、多通道 ADC/DAC、PWM 等
    - 灵活的配置: 可通过 GPIO 端口实现多种功能,并具有多个中断源

    4. 应用案例和使用建议


    - 电机控制: 可用于驱动和控制三相电机,内置电机控制 PWM
    - 工业自动化: 适合于工业控制系统中的数据采集和通信任务
    - 嵌入式音频应用: 具备多通道音频处理能力
    - 电源管理: 可应用于电源管理和监控系统
    使用建议:
    - 在设计时,可以充分利用双核架构的优势,将控制任务分配给 Cortex-M0,而将实时任务交给 Cortex-M4。
    - 通过合理配置外设,如 GPIO 和 ADC,可以有效地进行数据采集和处理。
    - 利用多种电源管理模式,可以在不同应用场景下优化功耗。

    5. 兼容性和支持


    - 兼容性: LPC435X3X2X1X 与现有的 ARM Cortex-M4 系统兼容,方便移植现有代码。
    - 技术支持: 厂商提供详细的技术文档和开发工具,帮助用户快速上手。

    6. 常见问题与解决方案


    - 问: 如何处理启动问题?
    - 答: 检查复位状态和电源电压是否正常,确保外部引脚配置正确。

    - 问: 如何优化功耗?
    - 答: 根据应用场景选择合适的电源管理模式,并适当调整时钟频率。

    7. 总结和推荐



    总结

    :
    LPC435X3X2X1X 是一款高性能的微控制器,集成了 ARM Cortex-M4 和 Cortex-M0 双核处理器,具备丰富的内存和外设资源。其在电机控制、工业自动化和嵌入式音频应用等领域有着广泛的应用前景。
    推荐:
    鉴于其出色的性能和丰富的功能,LPC435X3X2X1X 非常适合作为高要求应用的设计选型。对于需要高效处理能力和多功能外设的项目,这款微控制器无疑是一个值得推荐的选择。

LPC4337FET256,551参数

参数
I/O数量 164
最大工作供电电压 3.6V
RAM大小 136KB
EEPROM大小 16 x 8
核心处理器 ARM® Cortex®-M4/M0
振荡器类型 内部
数据总线宽度 32bit
速度 204MHz
程序存储器类型 FLASH
内核数 2
最大时钟频率 204MHz
外设 Brown-out Detect/Reset,DMA,I²S,Motor Control PWM,POR,PWM,WDT
程序存储器大小 1MB
接口类型 CANbus,EBI,EMI,Ethernet,I2C,IrDA,Microwire,QEI,SD,SPI,SSI,SSP,UART,USART,USB,USB OTG
最小工作供电电压 2.2V
电压-电源(Vcc/Vdd) 2.2V~3.6V
数据转换器 A/D 8x10b;D/A 1x10b
17.2mm(Max)
17.2mm(Max)
1.1mm(Max)
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LPC4337FET256,551厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC4337FET256,551数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC4337FET256,551 LPC4337FET256,551数据手册

LPC4337FET256,551封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
90+ $ 12.5465 ¥ 106.0179
180+ $ 12.369 ¥ 104.5181
270+ $ 12.2266 ¥ 103.3148
360+ $ 12.0736 ¥ 102.0219
库存: 1081
起订量: 90 增量: 90
交货地:
最小起订量为:90
合计: ¥ 9541.61
