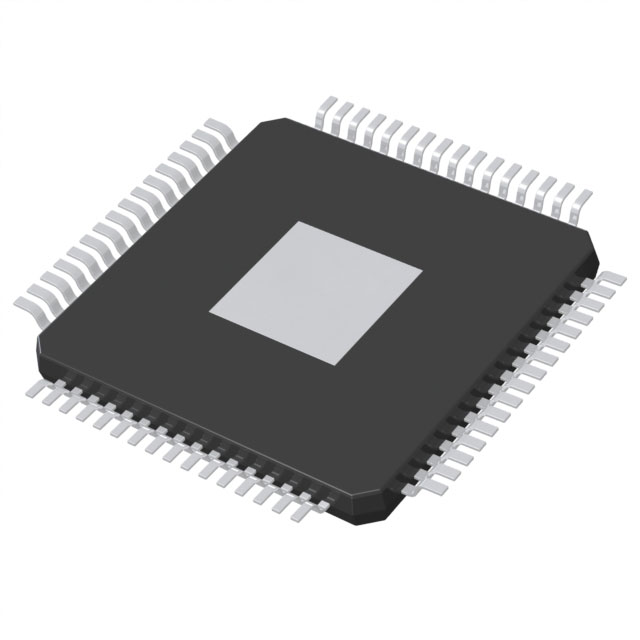

LPC5514JBD64E

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.8V~3.6V 150MHz 80KB FLASH 128KB Brown-out Detect/Reset,DMA,I2S,POR,PWM,RNG,WDT 内部,外部 36 1 CAN FD,Flexcomm,I2C,SPI,UART,USART,USB 32bit ARM® Cortex®-M33 HTQFP-64 贴片安装
供应商型号: CY-LPC5514JBD64E
供应商:
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) LPC5514JBD64E

LPC5514JBD64E概述

    高性能32位ARM Cortex-M33微控制器——LPC55S1x/LPC551x技术手册解析

    产品简介


    LPC55S1x/LPC551x系列是恩智浦(NXP)推出的基于ARM Cortex-M33内核的高性能微控制器,专为嵌入式系统设计。该系列微控制器集成了丰富的硬件资源,如TrustZone®技术、PRINCE加密模块、CASPER协处理器以及多种外围接口。其主要功能包括高安全性、卓越的数据处理能力及多样化的通信选项,广泛应用于物联网、工业自动化、智能家居和汽车电子等领域。

    技术参数


    | 参数 | 描述 |

    | 核心 | ARM Cortex-M33 |
    | 主频 | 最高可达150 MHz |
    | 内存 | 最大256 KB闪存,96 KB SRAM |
    | 加密功能 | AES-256、PUF、SHA2、TRNG |
    | 外设 | USB HS/FS、CAN FD、Flexcomm、GPIO、ADC等 |
    | 安全特性 | TrustZone®、Secure Boot、Debug Authentication |
    | 工作电压范围 | 单电源:1.8V至3.6V |
    | 温度范围 | -40°C 至 +105°C |

    产品特点和优势


    1. 强大内核:采用ARM Cortex-M33架构,支持DSP指令集,适合复杂信号处理任务。
    2. 安全保障:通过TrustZone技术实现硬件级安全防护,支持Secure Boot及多级加密算法。
    3. 灵活配置:多达九组Flexcomm串口可配置为USART、SPI、I2C等多种协议,满足多样化通信需求。
    4. 高效节能:提供多种低功耗模式(Sleep、Deep-Sleep),延长电池寿命。
    应用案例与使用建议
    LPC55S1x/LPC551x已被成功应用于智能门锁、无线传感器网络节点、工业机器人控制器等项目中。例如,在智能家居场景下,这些芯片可以通过其强大的无线连接能力和多通道ADC支持复杂的环境监测与控制功能。对于初学者而言,建议从简单的开发板入手,逐步探索不同外设的功能并优化代码以提升效率。
    兼容性与支持
    此系列微控制器具备良好的兼容性,能够无缝对接现有的开发工具链如Keil MDK、IAR EWARM等。同时,恩智浦官方提供了详尽的技术文档和支持服务,确保用户能快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 编译错误 | 检查编译器版本是否匹配,更新SDK至最新版本 |
    | 系统启动失败 | 核实Flash映像完整性,重新执行ISP烧录操作 |
    | 外设无法正常工作 | 参考数据手册检查引脚初始化设置 |
    总结与推荐
    总体来看,LPC55S1x/LPC551x凭借其先进的硬件架构和全面的安全特性,在高端嵌入式应用领域具有显著的竞争优势。无论是追求极致性能还是注重系统安全性,该系列芯片都是理想选择。强烈推荐给需要构建高可靠性、高安全性的嵌入式系统的开发者。

LPC5514JBD64E参数

参数
EEPROM大小 -
数据总线宽度 32bit
数据转换器 -
最大时钟频率 -
最小工作供电电压 -
RAM大小 80KB
振荡器类型 内部,外部
最大工作供电电压 -
核心处理器 ARM® Cortex®-M33
电压-电源(Vcc/Vdd) 1.8V~3.6V
程序存储器类型 FLASH
接口类型 CAN FD,Flexcomm,I2C,SPI,UART,USART,USB
外设 Brown-out Detect/Reset,DMA,I2S,POR,PWM,RNG,WDT
速度 150MHz
程序存储器大小 128KB
内核数 1
I/O数量 36
通用封装 HTQFP-64
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LPC5514JBD64E厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC5514JBD64E数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC5514JBD64E LPC5514JBD64E数据手册

LPC5514JBD64E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.2672 ¥ 19.3307
100+ $ 2.2264 ¥ 19.1581
300+ $ 2.206 ¥ 18.9855
500+ $ 2.1855 ¥ 18.8129
1000+ $ 2.1243 ¥ 17.9499
5000+ $ 2.1243 ¥ 17.9499
库存: 304
起订量: 52 增量: 1
交货地:
最小起订量为:50
合计: ¥ 966.53
