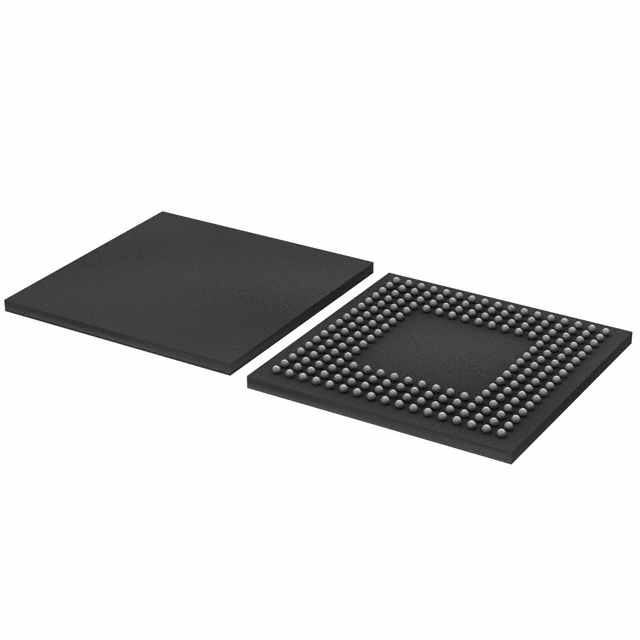

LPC1778FET208K

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.4V~3.6V 120MHz 96KB FLASH 512KB Brown-out Detect/Reset,DMA,I2S,Motor Control PWM,POR,PWM,WDT 内部 165 1 2.4V 3.6V CANbus,EBI,EMI,Ethernet,I2C,Memory Card,Microwire,SPI,SSI,SSP,UART,USART,USB OTG 4 x 8 32bit ARM® Cortex®-M3 BGA 贴片安装
供应商型号: LPC1778FET208K
供应商: 云汉优选
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) LPC1778FET208K

LPC1778FET208K概述

    # 高性能32位ARM Cortex-M3微控制器——LPC178x/7x技术手册

    1. 产品简介


    LPC178x/7x是恩智浦半导体(NXP)推出的高性能32位ARM Cortex-M3微控制器,适用于需要高度集成和低功耗的应用场景。该微控制器结合了Cortex-M3架构的优势,如更优的性能表现和现代化的调试功能,同时整合了大量高级系统支持模块。
    主要功能:
    - ARM Cortex-M3处理器,最高可达120MHz的主频
    - 32位高速内存接口
    - 多种通信接口,如以太网、USB Device/Host/OTG、LCD控制器等
    - 高性能模拟外设,包括ADC和DAC
    - 多个通用计时器、PWM输出、电机控制PWM、实时钟等
    - 支持多种功率管理模式,包括睡眠、深度睡眠、掉电等
    应用领域:
    - 通信设备:POS终端、Web服务器、多协议桥接器
    - 工业/医疗:自动化控制器、机器人控制、HVAC系统、PLC控制器、逆变器、断路器、医学扫描仪、安全监控、电机驱动、视频对讲机
    - 消费电子/家电:音频设备、MP3解码器、报警系统、显示器、打印机、扫描仪、小型电器、健身器材
    - 汽车:售后市场、汽车报警系统、GPS/车队管理系统

    2. 技术参数


    LPC178x/7x的详细技术规格如下:
    - 处理器:ARM Cortex-M3,最高可达120MHz
    - 闪存:高达512KB
    - SRAM:最高96KB(包括64KB主SRAM和两个16KB外围SRAM)
    - EEPROM:4032字节
    - USB:Device/Host/OTG接口,集成PHY
    - 以太网:支持MII/RMII接口
    - LCD控制器:支持STN和TFT显示屏
    - 外部存储控制器:支持多种异步静态存储设备
    - DMA控制器:8通道,支持多种外设
    - 串行接口:5个UART,3个SPI,3个I2C,I2S接口,2个CAN通道
    - 数字外设:SD/MMC接口,多达165个通用I/O引脚
    - 模拟外设:12位ADC,10位DAC
    - 电源控制:支持多种低功耗模式
    - 温度范围:-40°C至+85°C
    - 封装选项:LQFP208、TFBGA208、TFBGA180、LQFP144

    3. 产品特点和优势


    LPC178x/7x具备多项独特功能和优势,使其成为工业和消费电子产品领域的首选微控制器:
    - 高集成度:集成了多种高级外设,大大减少了系统的复杂度
    - 高性能:最高120MHz主频和多种高速接口,确保高效的数据处理能力
    - 灵活的内存配置:大容量的闪存和SRAM,以及增强的闪存加速器,提供出色的性能和可靠性
    - 低功耗:多种功率管理模式,降低功耗,延长电池寿命
    - 丰富的接口:支持广泛的串行通信接口,方便与其他设备连接

    4. 应用案例和使用建议


    LPC178x/7x在多个行业中都有广泛的应用,例如:
    - 点-of-销售终端:集成高精度时钟和多种通信接口,支持POS终端快速响应需求
    - 家庭自动化系统:丰富的接口和低功耗模式使它成为智能家庭自动化系统的核心
    - 工业控制系统:强大的电机控制PWM和实时时钟确保工业环境下的稳定性和精确性
    使用建议:
    - 散热管理:在高频操作下,适当考虑散热设计以确保性能和可靠性
    - 电源设计:根据具体应用选择合适的电源管理策略,以达到最佳能效
    - 布局优化:合理布局信号线,减少电磁干扰,提高系统稳定性

    5. 兼容性和支持


    LPC178x/7x具备良好的兼容性,可以无缝替换LPC23xx和LPC24xx系列的器件。此外,恩智浦提供了全面的技术支持和服务,包括文档资料、开发工具和在线技术支持,确保客户在开发过程中获得必要的帮助。

    6. 常见问题与解决方案


    - Q:如何进行内存编程?
    - A: LPC178x/7x支持ISP和IAP编程方式,可通过串行接口如UART或USB完成编程。

    - Q:如何配置GPIO引脚功能?
    - A: 可通过修改相应的IOCON寄存器来配置GPIO引脚的功能,详细配置步骤参见技术手册。

    - Q:如何实现低功耗模式?
    - A: LPC178x/7x支持多种低功耗模式,如睡眠、深睡眠、掉电模式,通过配置相关寄存器进入不同模式。

    7. 总结和推荐


    LPC178x/7x是一款高性能、高集成度的微控制器,具有丰富的功能和广泛的应用场景。无论是工业自动化、智能家居还是汽车电子,它都能提供卓越的性能和灵活性。恩智浦提供了全面的技术支持和服务,使开发者能够轻松上手并发挥其最大潜力。强烈推荐给那些追求高性能和高可靠性的嵌入式应用开发者。
    注:本文所用技术规格及描述基于LPC178x/7x技术手册版本5.5,具体型号的选择需参考订购信息。

LPC1778FET208K参数

参数
核心处理器 ARM® Cortex®-M3
外设 Brown-out Detect/Reset,DMA,I2S,Motor Control PWM,POR,PWM,WDT
I/O数量 165
接口类型 CANbus,EBI,EMI,Ethernet,I2C,Memory Card,Microwire,SPI,SSI,SSP,UART,USART,USB OTG
最大工作供电电压 3.6V
内核数 1
最大时钟频率 -
RAM大小 96KB
数据总线宽度 32bit
程序存储器大小 512KB
程序存储器类型 FLASH
数据转换器 -
电压-电源(Vcc/Vdd) 2.4V~3.6V
振荡器类型 内部
速度 120MHz
EEPROM大小 4 x 8
最小工作供电电压 2.4V
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LPC1778FET208K厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC1778FET208K数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS LPC1778FET208K LPC1778FET208K数据手册

LPC1778FET208K封装设计

查看详情并下载
Symbol
Footprint
3D Model
