MPC565CZP56

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.5V~2.7V 56MHz 36KB FLASH 1MB POR,PWM,WDT 外部 56 1 2.6V 2.7V,5.25V 40MHz CANbus,EBI,EMI,SCI,SPI,UART,USART A/D 40x10b 32bit PowerPC BGA-388 贴片安装 27mm*27mm*1.95mm
供应商型号: ET-2314709
供应商: 海外现货
标准整包数: 1
NXP SEMICONDUCTORS 微控制器(MCU) MPC565CZP56

MPC565CZP56概述


    产品简介


    MPC565微控制器是一款由Freescale Semiconductor(现为NXP Semiconductors的一部分)设计的高性能RISC微控制器,属于Motorola MPC500系列。这款微控制器提供多种高性能功能,适用于汽车电子、工业自动化和其他需要强大计算能力的应用领域。

    技术参数


    - 处理器核心:PowerPC单核处理器,带有浮点单元(FPU)。
    - 内存:
    - 1 Mbyte Flash存储器,耐久性为100,000次写入/擦除周期,数据保存时间为100年。
    - 36 Kbyte静态RAM(两个CALRAM模块),包括8 Kbyte普通访问或覆盖访问,每个模块包含4 Kbyte CALRAM A和4 Kbyte CALRAM B。
    - 时间处理单元:三个TPU3模块,其中两个TPU3 A和TPU3 B连接到DPTRAM AB(6 Kbyte),TPU3 C连接到DPTRAM C(4 Kbyte)。
    - I/O系统:22通道MIOS14系统,支持实时时钟子模块(MRTCSM)、四个计数器子模块(MCSM)和四个PWM子模块(MPWMSM)。
    - 通信模块:三个TouCAN模块,两个增强型排队模拟数字转换器(QADC64E),每个模块支持40个模拟通道。
    - 串行接口:两个排队式串行多通道模块(QSMCM),每个模块包含一个排队式串行外设接口(QSPI)和两个串行控制器接口(SCI/UART)。
    - 电源要求:支持-40°C至125°C的工作温度范围,可选40 MHz和56 MHz时钟频率。

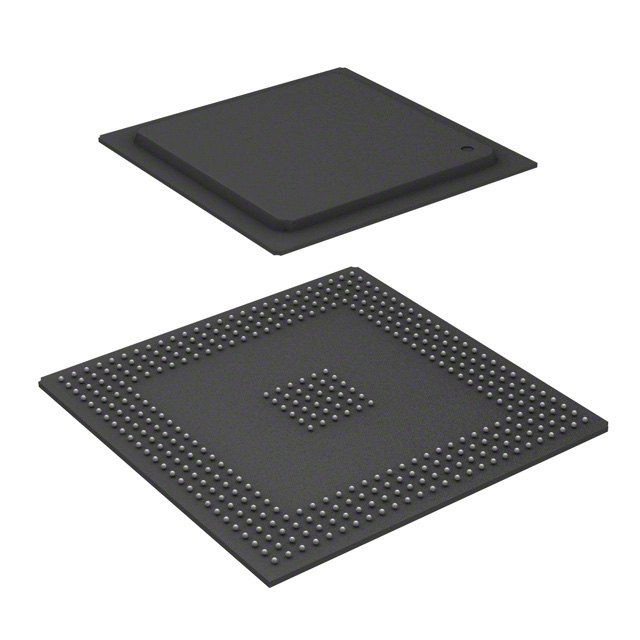

    - 封装:采用塑料球栅阵列(PBGA)封装,尺寸为27mm x 27mm,球间距为1.0mm。

    产品特点和优势


    MPC565微控制器具有以下独特的功能和优势:
    - 高性能核心:采用PowerPC单核处理器,带FPU和代码压缩功能(仅MPC566),可以有效减少内部或外部Flash存储器的使用。
    - 灵活的内存保护:内置多个内存保护单元(IMPU和DMPU),支持对数据进行细粒度控制。
    - 丰富的I/O支持:集成多路GPIO端口,支持多种外围设备。
    - 高可靠性:耐久性高达100,000次写入/擦除周期,数据保存时间长达100年,适用于苛刻的应用环境。
    - 广泛的调试功能:支持多种调试模式,如Nexus调试端口、JTAG和背景调试模式(BDM)。

    应用案例和使用建议


    MPC565微控制器适用于多种汽车电子和工业自动化应用,例如发动机控制、车身控制、网络通信等。根据手册中的应用场景,建议如下:
    - 引擎控制:利用高性能CPU和多个通信模块,确保实时性和可靠性。
    - 车身控制:利用丰富的I/O端口和灵活的内存保护机制,实现复杂的控制逻辑。
    - 网络通信:通过集成的CAN总线和串行接口,实现高效的数据传输和通信。

    兼容性和支持


    MPC565微控制器支持多种电气标准,如支持2.5 V至3.4 V的外部总线,符合IEEE 1149.1 JTAG标准。此外,厂商提供详细的文档和支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:如何进行程序更新?
    解决方案:通过QSPI或外部编程工具,如编程器,更新Flash存储器中的代码。
    - 问题2:如何实现低功耗操作?
    解决方案:选择合适的低功耗模式,如doze、sleep或deep-sleep模式,以延长电池寿命。
    - 问题3:如何进行系统调试?
    解决方案:使用Nexus调试端口和JTAG接口进行详细的功能和性能测试。

    总结和推荐


    MPC565微控制器凭借其高性能的处理器核心、丰富的功能集和高可靠性,在汽车电子和工业自动化领域有着广泛的应用前景。其强大的I/O支持和调试功能使得它成为复杂系统设计的理想选择。强烈推荐使用MPC565微控制器,尤其是在需要高性能和高可靠性的应用场景中。

MPC565CZP56参数

参数
接口类型 CANbus,EBI,EMI,SCI,SPI,UART,USART
程序存储器大小 1MB
程序存储器类型 FLASH
内核数 1
电压-电源(Vcc/Vdd) 2.5V~2.7V
EEPROM大小 -
核心处理器 PowerPC
振荡器类型 外部
RAM大小 36KB
最大时钟频率 40MHz
速度 56MHz
最小工作供电电压 2.6V
数据转换器 A/D 40x10b
数据总线宽度 32bit
I/O数量 56
最大工作供电电压 2.7V,5.25V
外设 POR,PWM,WDT
长*宽*高 27mm*27mm*1.95mm
通用封装 BGA-388
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 散装,托盘

MPC565CZP56厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MPC565CZP56数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS MPC565CZP56 MPC565CZP56数据手册

MPC565CZP56封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 182.5647 ¥ 1542.6721
5+ $ 164.844 ¥ 1392.9318
10+ $ 147.9531 ¥ 1250.2035
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
