首页  >  产品百科  >  FS32K146HFT0MMHT

FS32K146HFT0MMHT

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 2.7V~5.5V 80MHz 128KB FLASH 1MB POR,PWM,WDT 内部 89 1 CANbus,FlexIO,I2C,LINbus,SPI,UART,USART 4 x 8 32bit ARM® Cortex®-M4F MAPBGA-100 贴片安装
供应商型号: QNE-FS32K146HFT0MMHT
供应商: NXP直供
标准整包数: 880

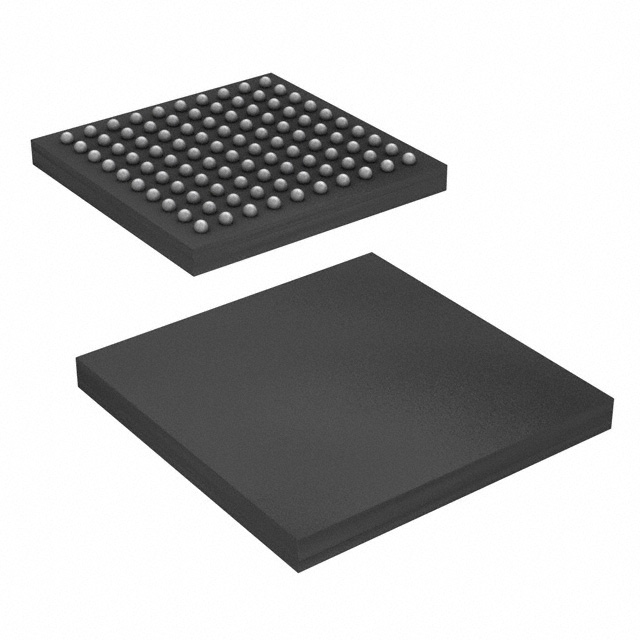

NXP SEMICONDUCTORS 微控制器(MCU) FS32K146HFT0MMHT

FS32K146HFT0MMHT概述


    产品简介


    S32K1xx微控制器是NXP半导体公司推出的一系列高性能32位微控制器。它们广泛应用于汽车、工业自动化、物联网(IoT)和消费电子产品等领域。S32K1xx采用ARM® Cortex™-M4F/M0+内核,提供了卓越的处理能力和低功耗性能,是高可靠性应用的理想选择。

    技术参数


    - 工作特性
    - 电压范围:2.7 V至5.5 V
    - 工作温度范围:HSRUN模式下为-40°C至105°C,RUN模式下为-40°C至125°C
    - 处理器核心
    - ARM® Cortex™-M4F/M0+内核,最高支持112 MHz频率
    - 支持Thumb®-2指令集,内置数字信号处理器(DSP)
    - 配置了嵌套向量中断控制器(NVIC)
    - 时钟接口
    - 外部系统振荡器:4 MHz至40 MHz,可提供最高50 MHz的直流外部方波输入时钟
    - 快速内部RC振荡器(FIRC):48 MHz
    - 慢速内部RC振荡器(SIRC):8 MHz
    - 低功耗振荡器(LPO):128 kHz
    - 系统相位锁定环(SPLL):最高112 MHz
    - 最大20 MHz的TCLK和25 MHz的SWDCLK
    - 实时时钟外部时钟(RTCCLKIN):32 kHz
    - 电源管理
    - 低功耗的ARM Cortex-M4F/M0+内核
    - 电源管理控制器(PMC)提供多种电源模式:HSRUN、RUN、STOP、VLPR、VLPS
    - 时钟门控和低功耗操作支持特定外设
    - 内存和内存接口
    - 最大2 MB程序闪存,带ECC
    - 64 KB FlexNVM用于数据闪存,带ECC和EEPROM仿真
    - 最大256 KB SRAM,带ECC
    - 最大4 KB FlexRAM,可用作SRAM或EEPROM仿真
    - 4 KB代码缓存以减少内存访问延迟的影响
    - QuadSPI支持HyperBus™
    - 混合信号模拟
    - 最多两个12位模数转换器(ADC),每个模块最多32个模拟输入通道
    - 带有8位数模转换器(DAC)的模拟比较器(CMP)
    - 调试功能
    - 串行线调试端口(SWJ-DP)结合调试观察点和跟踪(DWT)、仪器跟踪宏单元(ITM)、测试端口接口单元(TPIU)、闪存补丁和断点(FPB)单元
    - 人机界面(HMI)
    - 最多156个GPIO引脚,带有中断功能
    - 非屏蔽中断(NMI)

    产品特点和优势


    S32K1xx系列微控制器具有以下几个独特功能和优势:
    - 高性能和灵活性:ARM® Cortex™-M4F/M0+内核,支持高达112 MHz的频率,能够满足高性能计算需求。
    - 全面的安全性:内置CSEc(安全硬件扩展)实现了一系列加密服务,确保数据安全性。
    - 广泛的接口支持:支持多种通信接口(如LPUART、LPSPI、LPI2C、FlexCAN、Ethernet等),满足不同应用的需求。
    - 灵活的电源管理和低功耗特性:提供多种电源模式,有助于降低功耗并延长电池寿命。

    应用案例和使用建议


    S32K1xx系列微控制器广泛应用于多个领域,例如:
    - 工业自动化:在自动化控制系统中,S32K1xx可以作为主控芯片,提供高速的数据处理和控制功能。
    - 汽车电子:利用其强大的安全功能和通信接口,适合用于车载娱乐系统、车身控制模块等。
    - 物联网设备:借助丰富的GPIO引脚和低功耗特性,适用于各类智能家居和可穿戴设备。
    使用建议:
    - 在设计时考虑外围设备的选择,确保所有需要的接口都被包含在选定的封装中。
    - 在低功耗模式下使用时,注意监控电源状态和功耗,确保系统在安全范围内运行。

    兼容性和支持


    S32K1xx系列微控制器与NXP的开发工具链高度兼容,支持NXP S32 Design Studio(GCC + SDK)和IAR、GHS、Arm等编译器。此外,NXP还提供详细的文档和客户支持,帮助开发者快速上手。

    常见问题与解决方案


    - 问题:如何在HSRUN模式下执行CSEc(安全)操作?
    - 解决方案:切换到RUN模式(80 MHz),在此模式下可以执行CSEc操作。具体操作请参考技术手册。
    - 问题:在不同电压范围内工作时,系统表现有何差异?
    - 解决方案:在电压范围内的不同工作点,系统会自动调整时钟频率以确保稳定运行。详见技术手册中的相关章节。

    总结和推荐


    综上所述,S32K1xx系列微控制器凭借其高性能、低功耗和全面的功能支持,在各种应用场景中表现出色。无论是对于需要高速计算能力的工业控制系统,还是需要强大安全性的汽车电子系统,S32K1xx都是理想的选择。因此,强烈推荐使用S32K1xx系列微控制器进行新项目的开发。

FS32K146HFT0MMHT参数

参数
RAM大小 128KB
程序存储器大小 1MB
振荡器类型 内部
数据转换器 -
最大工作供电电压 -
内核数 1
速度 80MHz
核心处理器 ARM® Cortex®-M4F
接口类型 CANbus,FlexIO,I2C,LINbus,SPI,UART,USART
外设 POR,PWM,WDT
程序存储器类型 FLASH
数据总线宽度 32bit
EEPROM大小 4 x 8
电压-电源(Vcc/Vdd) 2.7V~5.5V
最小工作供电电压 -
I/O数量 89
最大时钟频率 -
通用封装 MAPBGA-100
安装方式 贴片安装
包装方式 托盘

FS32K146HFT0MMHT厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FS32K146HFT0MMHT数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS FS32K146HFT0MMHT FS32K146HFT0MMHT数据手册

FS32K146HFT0MMHT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
880+ $ 8.879 ¥ 72.4526
4400+ $ 8.5375 ¥ 69.666
8800+ $ 8.196 ¥ 66.8794
库存: 880
起订量: 880 增量: 176
交货地:
最小起订量为:880
合计: ¥ 63758.28
