EM773FHN33,551

产品分类: 微控制器(MCU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1.8V~3.6V 48MHz 8KB FLASH 32KB Brown-out Detect/Reset,POR,WDT 内部 25 1 1.8V 3.6V 48MHz I2C,SPI,UART,USART 32bit ARM® Cortex®-M0 HVQFN-33 贴片安装 7.1mm*7.1mm*1mm
供应商型号: CY-EM773FHN33,551
供应商: Avnet
标准整包数: 1

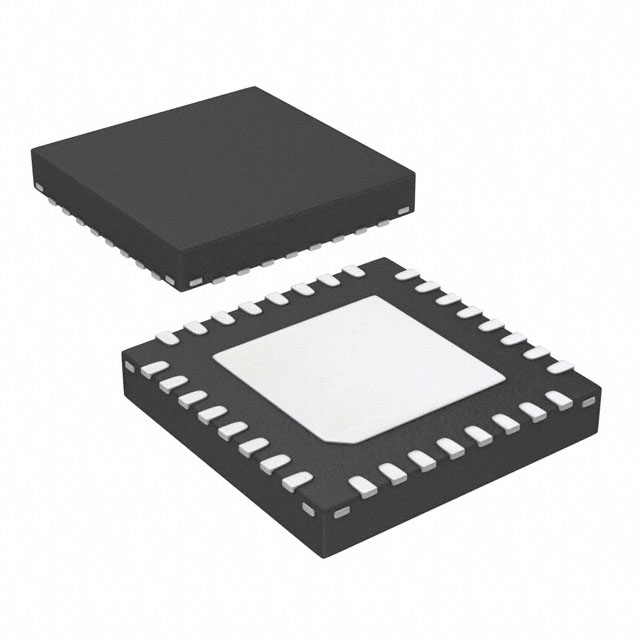

NXP SEMICONDUCTORS 微控制器(MCU) EM773FHN33,551

EM773FHN33,551概述


    产品简介


    EM773 产品概述
    EM773 是一款基于 ARM Cortex-M0 的低功耗 32 位电能计量集成电路(IC),专为 8/16 位智能电表应用设计。它集成了可编程性和片上计量功能,并且相比现有的 8/16 位架构具有更低的功耗、简单的指令集和内存寻址机制。EM773 主要应用于电能计量系统中,如智能电表、电力监控等领域。

    技术参数


    - 处理器:ARM Cortex-M0 处理器,最高可达 48 MHz。
    - 内存:
    - 32 KB 片上闪存程序存储器。
    - 8 KB 静态 RAM。
    - 支持在线编程(ISP)和应用内编程(IAP)。
    - 数字外设:
    - 最多 25 个通用 I/O 引脚(GPIO),带可配置的上拉/下拉电阻和开漏模式。
    - 高电流输出驱动(20 mA)。
    - 三个通用计数器/定时器。
    - 可编程窗口看门狗定时器(WWDT)。
    - 模拟外设:
    - 用于智能电表的计量引擎,带有两个电流输入和一个电压输入。
    - 串行接口:
    - 具备分数波特率生成、内部 FIFO 和 RS-485 支持的 UART。
    - 带有 FIFO 和多协议能力的 SPI 控制器。
    - 支持全 I2C 总线规范及快速模式 Plus 的 I2C 总线接口,数据速率高达 1 Mbit/s。
    - 时钟生成:
    - 内部 12 MHz 精度为 1% 的 RC 振荡器。
    - 晶振振荡器,工作范围 1 MHz 至 25 MHz。
    - 可编程看门狗振荡器,频率范围 7.8 kHz 至 1.8 MHz。
    - 电源管理:
    - 内置 PMU(电源管理单元),以降低睡眠、深度睡眠和深度掉电模式下的功耗。
    - 三种低功耗模式:睡眠、深度睡眠和深度掉电。
    - 具备上电复位(POR)和欠压检测功能。

    产品特点和优势


    - 高集成度:集成了 ARM Cortex-M0 处理器和丰富的外设,简化系统设计。
    - 高性能:高达 48 MHz 的 CPU 频率,满足高速运算需求。
    - 低功耗:内置多种低功耗模式,实现高效的能源管理。
    - 灵活性:可通过软件灵活配置 GPIO 引脚,支持多种通信接口。
    - 计量精度:具备专用的计量引擎,确保电能测量的准确性。

    应用案例和使用建议


    应用案例:
    - 在智能电表系统中,EM773 作为核心处理器,负责数据采集、处理和通信。
    - 在电力监控系统中,它可以实时监测电力消耗并进行分析。
    使用建议:
    - 在使用过程中,合理配置低功耗模式可以显著降低整体功耗。
    - 使用看门狗定时器确保系统稳定运行,避免因软件错误导致的死机。
    - 利用 GPIO 引脚的多功能性,可以根据具体应用需求灵活扩展硬件。

    兼容性和支持


    - EM773 具备多种通信接口(如 UART、SPI 和 I2C),易于与其他电子元件或设备兼容。
    - 供应商提供了详细的技术文档和支持服务,帮助用户快速掌握其使用方法。

    常见问题与解决方案


    1. 问题:设备无法正常启动。
    解决方案:检查电源供应是否符合要求,确认所有引脚连接正确无误。
    2. 问题:系统响应缓慢。
    解决方案:优化代码逻辑,减少不必要的操作;适当调整 CPU 频率和系统时钟。
    3. 问题:电能测量不准确。
    解决方案:校准电流和电压输入端,确保传感器连接正确;检查是否启用了计量引擎。

    总结和推荐


    总结:
    EM773 是一款功能强大且高度集成的 32 位电能计量 IC,非常适合于各种智能电表和电力监控系统。它的高性能、低功耗以及多种低功耗模式使得它在市场上具有很高的竞争力。
    推荐:
    综上所述,我们强烈推荐 EM773 用于各类智能电表和电力监控系统的设计。其丰富的功能和优秀的性能使其成为市场上极具吸引力的选择。

EM773FHN33,551参数

参数
程序存储器类型 FLASH
内核数 1
振荡器类型 内部
EEPROM大小 -
接口类型 I2C,SPI,UART,USART
电压-电源(Vcc/Vdd) 1.8V~3.6V
外设 Brown-out Detect/Reset,POR,WDT
最大时钟频率 48MHz
I/O数量 25
速度 48MHz
核心处理器 ARM® Cortex®-M0
数据转换器 -
RAM大小 8KB
最大工作供电电压 3.6V
数据总线宽度 32bit
最小工作供电电压 1.8V
程序存储器大小 32KB
长*宽*高 7.1mm*7.1mm*1mm
通用封装 HVQFN-33
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘

EM773FHN33,551厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

EM773FHN33,551数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微控制器(MCU) NXP SEMICONDUCTORS EM773FHN33,551 EM773FHN33,551数据手册

EM773FHN33,551封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.3027 ¥ 19.6327
100+ $ 2.2612 ¥ 19.4575
300+ $ 2.2404 ¥ 19.2822
500+ $ 2.2197 ¥ 19.1069
1000+ $ 2.1574 ¥ 18.2304
5000+ $ 2.1574 ¥ 18.2304
库存: 5300
起订量: 51 增量: 1
交货地:
最小起订量为:50
合计: ¥ 981.63
